Митсубиси Лансер 10. Электросхема - Свет заднего хода

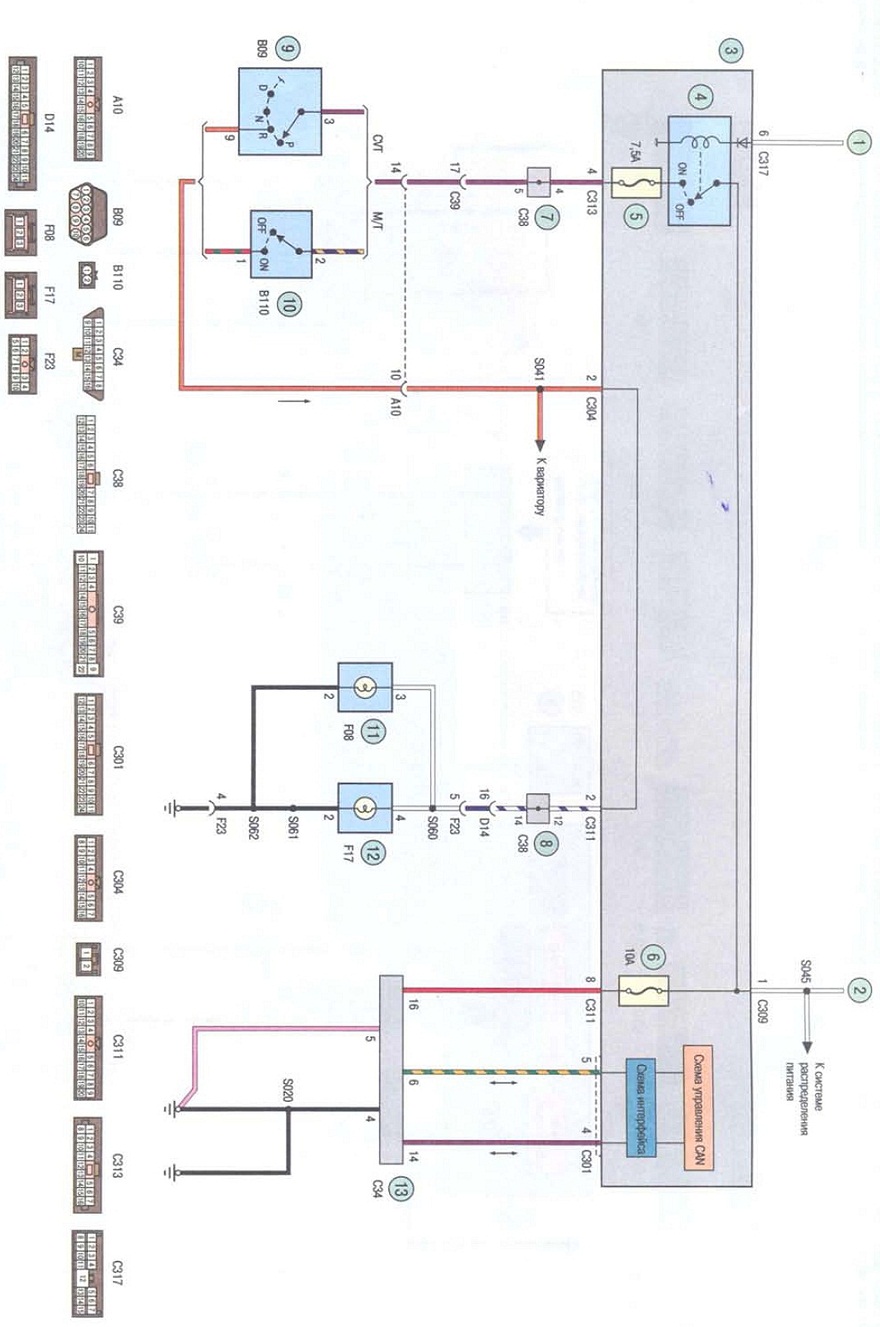

Схема 31. Свет заднего хода: 1 - выключатель (замок) зажигания; 2 - плавкая вставка (80 А); 3 - блок управления электрооборудованием; 4 - реле включения зажигания; 5 - предохранитель (7.5 А); 6 - предохранитель (10 А); 7, 8 - соединительные колодки; 9 - датчик положения рычага селектора режимов вариатора; 10 - выключатель света заднего хода; 11 - лампа света заднего хода левого фонаря; 12 - лампа света заднего хода правого фонаря; 13 - соединительная колодка системы передачи данных
