Митсубиси Лансер 10. Отопитель и кондиционер - часть 2

Компрессор 7 (рис. 12.3) установлен на двигателе и приводится во вращение поликлиновым ремнем привода вспомогательных агрегатов. Компрессор аксиально-поршневого типа, переменной производительности. Вал компрессора установлен в алюминиевом корпусе на двух игольчатых

подшипниках и уплотнен сальником со стороны шкива привода. У компрессора семь поршней с тефлоновыми уплотнительными кольцами. Клапаны лепесткового типа. Регулятор производительности встроен в корпус компрессора. Шкив привода установлен

на двухрядном шариковом подшипнике и при работающем двигателе постоянно вращается. При включении кондиционера крутящий момент от шкива к валу компрессора передается через фрикционную муфту с электромагнитным приводом. Компрессор

обеспечивает циркуляцию хладагента по системе и создает давление, необходимое для перетекания хладагента через отверстие терморегулирующего клапана.

Конденсор 5 многопоточного типа установлен перед радиатором системы охлаждения двигателя. Соты изготовлены из плоских тонкостенных алюминиевых трубок с внутренними продольными перегородками для обеспечения жесткости. Бачки алюминиевые с фланцами для подсоединения трубок. По высоте бачки разделены на секции. Проходя через конденсор поток хладагента несколько раз меняет направление. В конденсоре пары сжатого компрессором хладагента конденсируются, а выделяющееся при этом тепло отводится в окружающий воздух.

Ресивер-осушитель 3 установлен в левой части конденсора. Корпус ресивера-осушителя изготовлен из алюминиевого сплава. Внутри находятся фильтрующий элемент и полость, заполненная гранулами осушителя (силикагеля). Проходящий через ресивер сжиженный хладагент очищается от возможных примесей грязи и влаги.

Терморегулирующий клапан 12 блочного типа расположен под капотом возле моторного щита, имеет фланцевые соединения. Давление сжатого хладагента после прохождения дросселирующего отверстия в корпусе клапана резко снижается - он начинает кипеть В корпусе клапана установлен регулирующий элемент, изменяющий проходное сечение дросселирующего отверстия в зависимости от давления и температуры хладагента.

Испаритель 11, расположенный в общем корпусе с отопителем, изготовлен из алюминиевых трубок с оребрением для улучшения теплообмена. Проходя по трубкам испарителя, кипящий хладагент активно поглощает тепло из воздуха, обдувающего наружную оребренную поверхность трубок. Воздух охлаждается и вентилятором 10 подается в салон автомобиля.

Элементы системы кондиционирования соединены между собой трубопроводами в единый герметичный контур. Трубопроводы изготовлены из алюминиевого сплава. Для соединения подвижных элементов системы трубопроводы на некоторых участках снабжены гибкими вставками из синтетических материалов. В местах соединений отдельных элементов системы установлены уплотнительные кольца круглого сечения из неопрена. На трубопроводах также расположены два сервисных клапана 4 и 9 для подсоединения диагностического и заправочного оборудования. Клапаны закрыты резьбовыми колпачками, предохраняющими от попадания грязи.

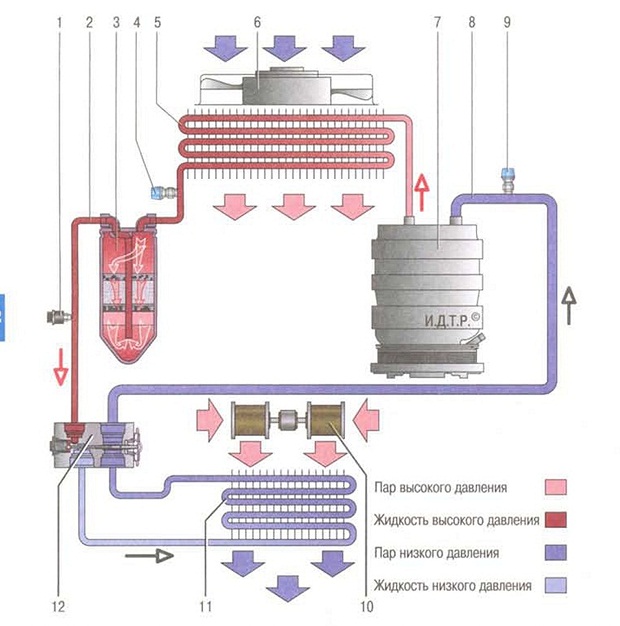

Рис. 12.3. Принципиальная схема системы кондиционирования воздуха: 1 - комбинированный датчик давления; 2 - участок трубопровода высокого давления; 3 - ресивер-осушитель; 4 - сервисный клапан линии высокого давления; 5 - конденсор; 6 - вентилятор конденсора и радиатора системы охлаждения; 7 - компрессор кондиционера; 8 - участок трубопровода низкого давления; 9 - сервисный клапан линии низкого давления; 10 - вентилятор отопителя; 11 - испаритель; 12 - терморегулирующий клапан

Нажимать на золотники сервисных клапанов с целью проверки наличия хладагента в системе запрещено!

Датчик давления 1 комбинированного типа установлен на участке трубопровода высокого давления в моторном отсеке. Датчик принудительно отключает компрессор кондиционера при разгерметизации системы (давление менее 0,17 МПа, или 1,7 кгс/см2 и при аварийном увеличении давления в си-

стеме (давление больше 2,5 МПа, или 25 кгс/см2 с целью защиты компрессора от перегрузок. При давлении 1,7 МПа (17 кгс/см?) датчик включает цепь питания вентилятора 6 радиатора охлаждения двигателя, в результате чего улучшается теплообмен в конденсоре и снижается давление в системе кондиционирования.

Система заправлена хладагентом R 134а. В хладагент добавлено специальное масло для смазки компрессора.

_Примечания
При охлаждении проходящего через испаритель воздуха происходит конденсация содержащихся в нем водяных паров. Через дренажную трубку конденсат сливается под днище автомобиля. При высокой влажности окружающего воздуха под автомобилем может образоваться лужа воды — это косвенный признак исправности системы кондиционирования.

В связи со специфическими особенностями ремонта системы кондиционирования (см. предупреждение выше) в данном подразделе описаны только работы по снятию и установке блока управления системой вентиляции, отопления и кондиционирования воздуха, так как для снятия остальных элементов узла отопления и кондиционирования (в том числе и радиатора отопителя) требуется полное снятие узла с автомобиля с разгерметизацией системы кондиционирования.

Замена фильтра поступающего в салон воздуха является регламентной работой технического обслуживания и описана в разд. 4 «Техническое обслуживание» (см. «Замена салонного фильтра системы вентиляции, отопления

и кондиционирования», с. 81).
