Митсубиси Лансер 10. ЭЛЕКТРОДВИГАТЕЛИ ВЕНТИЛЯТОРОВ РАДИАТОРОВ СИСТЕМЫ ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ И СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ

Особенности конструкции

Вентиляторы системы охлаждения двигателя и системы кондиционирования приводятся электродвигателями постоянного тока

с возбуждением от постоянных магнитов. Управляет работой вентиляторов электронный блок системы управления двигателем, на который поступает сигнал от датчика температуры охлаждающей жидкости. Электродвигатели вентиляторов системы охлаждения двигателя и системы кондиционирования не нуждаются в обслуживании. В случае выхода из строя замеките их новыми.

Цепь питания вентилятора системы охлаждения двигателя замыкается реле Р (см. рис. 10.1) и защищена плавкой вставкой 29.

Цепь питания вентилятора системы кондиционирования замыкается реле М. управляемым электронным блоком управления, и защищена предохранителем 28.


Митсубиси Лансер 10. Снятие и установка электродвигателей вентиляторов системы охлаждения двигателя и системы кондиционирования



Вам потребуются: ключ и торцовая головка «на 8».

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи

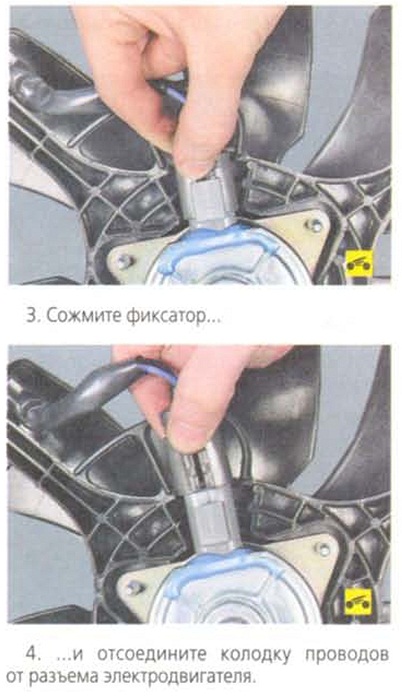

2. Снимите электровентиляторы в сборе с кожухами (см. «Снятие и установка электро-вентиляторов системы охлаждения двигателя в сборе с кожухом», с. 104).

10. ...и снимите электродвигатель вентилятора с кожуха.

11 Установите электродвигатель вентилятора системы охлаждения двигателя в порядке, обратном снятию.

12. Электродвигатель вентилятора системы кондиционирования снимайте аналогично.
