Митсубиси Лансер 10. ЗАДНЯЯ ПОДВЕСКА
Особенности конструкции
Задняя подвеска (рис 7.3) независимая, многорычажная (по три поперечных
и одному продольному рычагу с каждой стороны), с телескопическими
амортизаторными стойками 3 и стабилизатором 5 поперечной устойчивости.
Направляющими элементами задней подвески являются продольный рычаг 1,
поперечные рычаги 2,6 и управляющий рычаг 8. Такая система рычагов в
сочетании с упругими резинометаллическими шарнирами 7 обеспечивает
подвеске свойство «пассивного подруливания»: при прохождении поворотов
задние колеса поворачиваются на небольшой угол в сторону поворота, что
обеспечивает лучшую устойчивость и управляемость автомобиля
Телескопическая амортизаторная стойка совмещает функции упругого
элемента и гасителя колебаний. Амортизаторная стойка в нижней части
соединена с нижним поперечным рычагом, а в верхней части прикреплена к
кузову. На амортизаторной стойке собраны витая цилиндрическая пружина,
буфер сжатия с защитным кожухом стойки и верхняя опора.
Нижние рычаги подвески соединены со стабилизатором поперечной
устойчивости. Стойки стабилизатора поперечной устойчивости закреплены
через шаровые шарниры на нижних поперечных рычагах и штанге
стабилиэатора. Штанга стабилизатора закреплена на балке заднего моста
скобами с резиновыми подушками.
Проверка технического состояния задней подвески описана в подразделе
«Проверка технического состояния деталей задней подвески на автомобиле»,
с. 71.

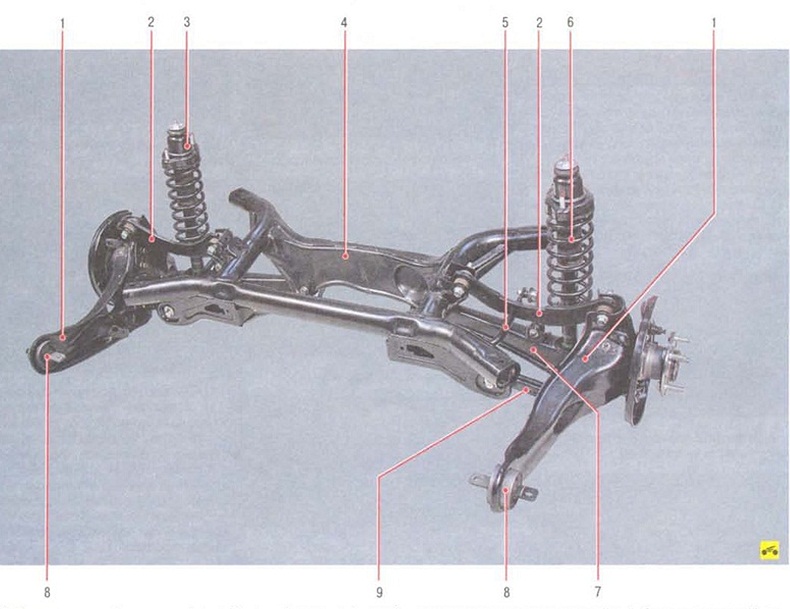

Рис. 7.3. Задняя подвеска: 1 - продольный рычаг. 2 - верхний поперечный рычаг; 3 - телескопическая амортизаториая стойка: 4 - балка заднего моста: 5 - стабилизатор поперечной устойчивости. 6 - пружина. 7 - нижний поперечный рычаг. 8 - резинометаллический шарнир (сайлентблок); 9 - управляющий рычаг
Возможные неисправности задней подвески, их причины и способы устранения
|
Причина неисправности |
Способ устранения |
|
|
Шум и стук в подвеске при движении автомобиля |
||
|
Неисправна амортизаторная стойка |
Замените амортизаторную стойку |
|
|
Ослабление крепления амортизаторной стойки или износ втулки проушины амортизаторной стойки |
Затяните болт с гайкой нижнего крепления амортизаторной стойки или замените втулки |
|
| Износ сайлентблоков рычагов подвески | Замените сайлентблоки или рычаги | |
| Осадка или поломка пружины | Замените пружину | |
| Выход из строя подшипника ступицы колеса | Замените подшипник | |
|
Увод автомобиля от прямолинейного движения |
||
|
Неодинаковое давление воздуха в шинах Шины колес имеют разный износ или рисунок протектора |
Установите нормальное давление в шинах Замените шины |
|
|
Нарушен угол развала |
Устраните причину нарушения угла развала и отрегулируйте углы установки задних колес |
|
|
Осадка или поломка одной из пружин |
Замените пружину |
|
|
Деформация продольных рычагов |
Замените продольные рычаги |
|
|
Износ сайлентблоков продольных рычагов |
Замените продольные рычаги |
|
|
Повышенный или неравномерный износ протектора шин |
||
|
Давление воздуха в шинах не соответствует норме Нарушены параметры установки колес |
Установите нормальное давление Устраните причины нарушения параметров установки колес и отрегулируйте утлы установки задних колес |
|
|
Перегрузка автомобиля |
Не допускайте перегрузки автомобиля |
|
|
Нарушение балансировки колес |
Отбалансируйте колеса |
|
