Митсубиси Лансер 10. Замена трубки и шланга гидропривода выключения сцепления

1 Поддев отверткой пружинный фиксатор, отсоедините трубку гидропривода от переходника 2 (рис. 6.8) рабочего цилиндра.

2. Отсоедините переходник гидропривода от главного цилиндра привода выключения сцепления.

3. Снимите фиксирующие скобы 4 кронштейна. установленного на коробке передач, и кронштейна на кузове автомобиля.

4. Снимите шланг гидропривода выключения сцепления

5. Установите детали в порядке, обратном снятию, и удалите воздух из гидропривода (см. «Прокачка гидропривода выключения сцепления», с. 128).

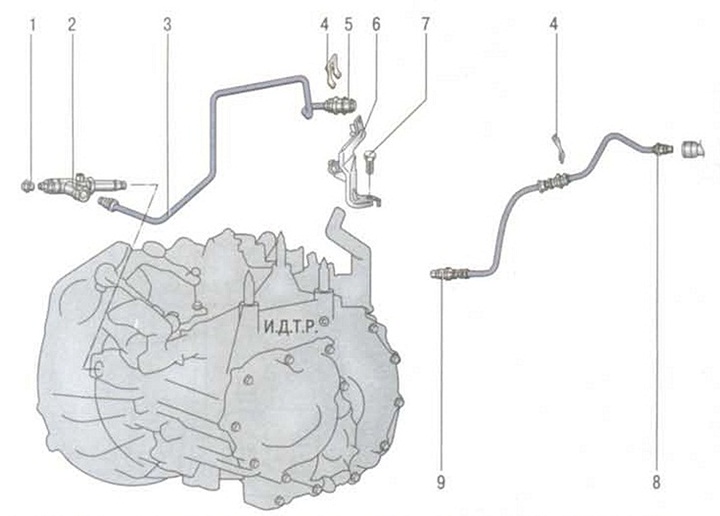

Рис. 6.8. Детали трубопровода гидропривода выключения сцепления: 1 - колпачок штуцера прокачки гидропривода сцепления; 2 - переходник рабочего цилиндра; 3 - шланг гидропривода выключения сцепления; 4 - фиксирующая скоба шланга гидропривода выключения сцепления; 5, 8.9 - соединительные наконечники гидропривода; 6 - кронштейн трубопровода, установленный на коробке передач; 7 - болт крепления кронштейна трубопровода
