Mitsubishi Outlander XL. ЗАМЕНА ЗАДНЕГО РЕМНЯ БЕЗОПАСНОСТИ
На автомобиле Mitsubishi Outlander XL для пассажиров заднего сиденья установлены три инерционных ремня безопасности с трехточечным креплением.
Замена задних ремней безопасности показана на примере ремня безопасности левого заднего пассажира.
Вам потребуются: торцовые головки «на 14» и «на 17».
1. Откройте дверь задка.
2. Снимите шторку багажного отделения (см. «Шторка багажного отделения», с. 41).
3. Полностью сложите заднее сиденье (см «Заднее сиденье», с. 32).
|
|
4. Отогните

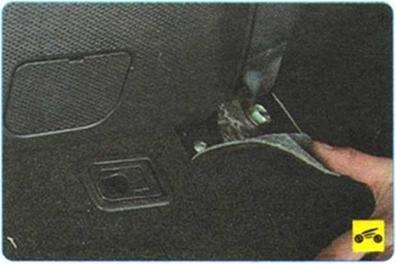

в сторону обивку пола, прикрывающую нижний болт крепления ремня
безопасности.
5. Выверните болт нижнего крепления ремня безопасности...
|
|

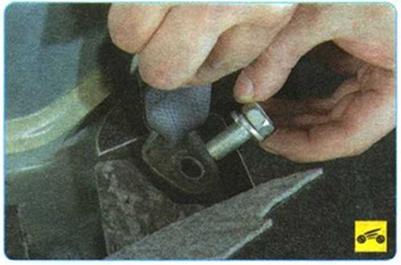

6. ...извлеките болт и отведите ремень от панели кузова.
7. Снимите нижнюю и верхнюю облицовки багажного отделения с левой (по направлению движения автомобиля) стороны багажного отделения (см. «Снятие и установка обивок багажного отделения», с. 325).
|
|
|
8. Выверните болт верхнего крепления...
|
9. ...и отведите пряжку в сборе с ремнем от панели кузова.
|
|
10. Выверните три болта крепления кронштейна обивки багажного отделения...
12. Выверните болт крепления инерционной катушки ремня безопасности заднего пассажира к кузову...
|
|

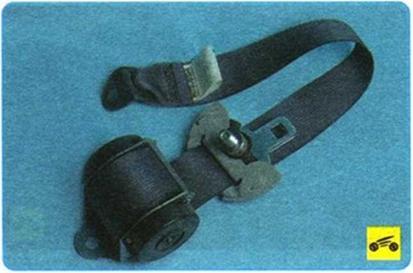

13. ...и снимите ремень безопасности заднего пассажира в сборе с инерционной катушкой и пряжкой.
|
|
14.Установите ремень безопасности левого заднего пассажира в порядке, обратном снятию.
ПРИМЕЧАНИЯ
При установке ремня безопасности смажьте крепежные болты анаэробным фиксатором резьбы.
После установки ремня безопасности проверьте легкость его перемещения, отсутствие заеданий и перекручивания ленты ремня.
СНЯТИЕ И УСТАНОВКА ЭЛЕКТРОННОГО БЛОКА УПРАВЛЕНИЯ ДОПОЛНИТЕЛЬНОЙ СИСТЕМОЙ ПАССИВНОЙ БЕЗОПАСНОСТИ
Вам потребуются: торцовая головка «на 10», отвертка с плоским лезвием.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
ПРЕДУПРЕЖДЕНИЕ
После отсоединения провода от клеммы «минус» аккумуляторной батареи необходимо подождать не менее одной минуты, только после этого можно приступить к снятию блока управления.
2. Снимите заднюю и переднюю части облицовки тоннеля пола (см «Снятие и установка облицовки тоннеля пола», с. 330).
|
|
|
3. Выверните болт крепления...
|
4. ...и снимите кронштейн крепления облицовки тоннеля пола.
5. Отогните в сторону обивку тоннеля пола, скрывающую нишу, в которой установлен блок управления дополнительной системой пассивной безопасности.
ПРЕДУПРЕЖДЕНИЕ
При снятии электронного блока управления будьте особенно осторожны. Избегайте ударов, тряски, резких перемещений, это может вызвать выход электронного блока управления из строя.
|
|

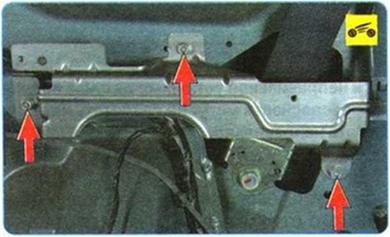

6. Выверните три болта крепления блока управления дополнительной системой пассивной безопасности (болт крепления со стороны переднего пассажира не виден).
7. Отсоедините колодку жгута проводов от блока управления дополнительной системой пассивной безопасности со стороны переднего пассажира...
|
|
8 ...и извлеките блока управления из-под центральной панели.
|

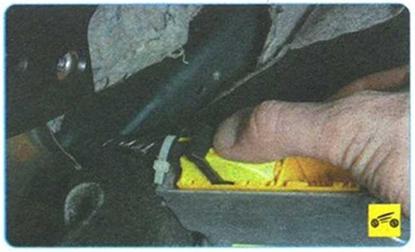

9. Надавите на фиксатор. |
|
|

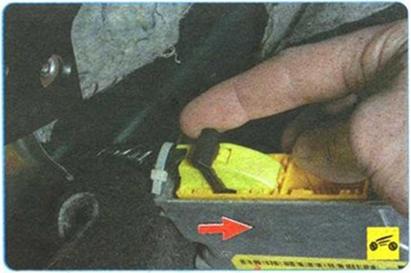

10. ...сдвиньте вправо держатель колодки жгута проводов блока управления...
|
|

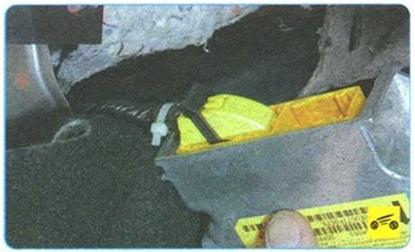

11. ...и отсоедините колодку от блока управления
ПРИМЕЧАНИЯ
Обратите внимание на маркировку блока управления, для замены приобретайте блок с такой же маркировкой.
Блок управления может быть установлен на автомобиль только в одном положении, однако для контроля обратите внимание на стрелку, нанесенную на этикетку: она должна быть направлена вперед по направлению движения автомобиля.
12. Установите электронный блок управления системой пассивной безопасности и все детали в порядке, обратном снятию
