Mitsubishi Outlander XL. ЭЛЕКТРОВЕНТИЛЯТОР И УПРАВЛЯЮЩИЙ ТРАНЗИСТОР ЭЛЕКТРОВЕНТИЛЯТОРА ВОЗДУХОНАГНЕТАТЕЛЯ

На автомобиле установлен электродвигатель вентилятора отопителя с возбуждением от постоянных магнитов. Для получения разных значений частоты вращения в цепи питания электродвигателя установлен управляющий транзистор электродвигателя отопителя, что позволяет плавно регулировать его скорость вращения. В случае выхода его из строя замените электродвигатель новым.

Электродвигатель вентилятора отопителя установлен под панелью приборов с правой стороны.

СНЯТИЕ И УСТАНОВКА ЭЛЕКТРОВЕНТИЛЯТОРА ВОЗДУХОНАГНЕТАТЕЛЯ

Вам потребуются: отвертки с плоским и крестообразным лезвием.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите вещевой ящик.

3. Подденьте отверткой фиксатор кожуха электровентилятора...

ПРИМЕЧАНИЕ

Так расположены фиксаторы кожуха электровентилятора воздухонагнетателя.

4. ...и извлеките фиксатор из отверстия.

5. Аналогично извлеките второй фиксатор.

6. Снимите кожух электровентилятора воз- духонагнетателя

7. Сожмите фиксатор...

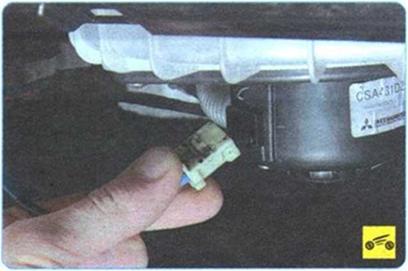

8 ...и отсоедините колодку жгута проводов от разьема электродвигателя воздухонагнетателя.

9. Выверните винты крепления электровентилятора воздухонагнетателя..

Так расположены винты (один из них не виден) крепления электровентилятора воздухонагнетателя.

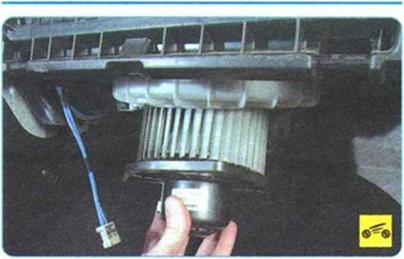

10.. и извлеките злектровентилятор, опуская его вниз, из корпуса климатического блока.

11. Снимите с патрубка электродвигателя вентилятора шланг вентиляции щеточного узла электродвигателя.

12. Установите электровентилятор воздухонагнетателя и все снятые детали в порядке, обратном снятию
