Mitsubishi Outlander XL. СНЯТИЕ, РАЗБОРКА И УСТАНОВКА ПЕРЕДНЕГО БАМПЕРА

Вам потребуются: торцовые ключи «на 10», отвертки с плоским и крестооб­разным лезвием, бокорезы.





1.  Снимите облицовку радиатора.

2.  Снимите подкрылки передних колес (см. «Снятие и установка брызговиков колес

и подкрылков», с 302).

3.  Снимите передний брызговик двигателя

(см. «Снятие и установка брызговика и защи­ты картера двигателя», с. 79).

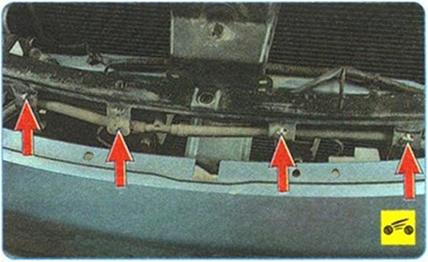

4.  Подденьте отверткой фиксатор пистона верхнего крепления переднего бампера...





5.  ...и извлеките пистон. Аналогично извле­ките остальные пистоны верхнего крепления.

ПРИМЕЧАНИЕ

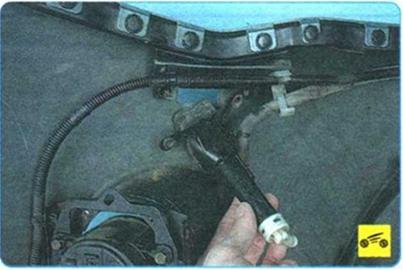

6.  Сожмите фиксаторы быстросъемного соединителя шланга омывателя фар...









8.   Выверните центральный болт крепления бампера.





9.  Аккуратно, преодолевая сопротивление фиксаторов, извлеките боковые защелки крепления бампера к крылу.

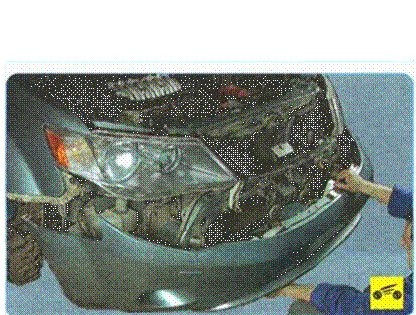

10.   Отведите передний бампер в сторону, сожмите фиксаторы и извлеките держатель шланга омывателя фар из верхней попереч­ной панели.

ПРИМЕЧАНИЕ

В этих местах расположены крепления держателей шланга омывателя фар.


















11.    Снимите передний бампер с авто­мобиля.











12.   Извлеките из бампера полимерный энергопоглощающий элемент.





13.   При необходимости снимите форсунки омывателя фар с бампера.

14.   Подденьте отверткой фиксатор хомута крепления шланга омывателя фары и разо­жмите хомут.









16.  ...и снимите шланг со штуцера омывателя фары.

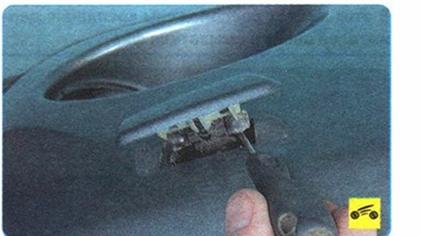

17.   Подденьте отверткой декоративную крышку форсунки; преодолевая сопротивле­ние. извлеките из проема бампера выдвиж­ной механизм и зафиксируйте его, подложив отвертку под механизм.

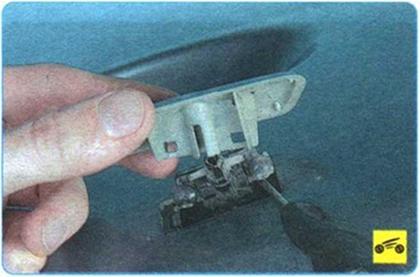

18.  Отожмите фиксаторы декоративной крышки...





19.     ...и снимите крышку с выдвижного механизма.



20.     Перекусите хомут крепления шланга омывателя...













23.    ...и снимите механизм омывателя. Ана­логично снимите второй омыватель.

24.    Установите передний бампер и все де­тали в порядке, обратном снятию
