Mitsubishi Outlander XL. КОМБИНАЦИЯ ПРИБОРОВ

ОСОБЕННОСТИ КОНСТРУКЦИИ

Все контрольно-измерительные приборы автомобиля объединены в комбинацию при­боров. Она включает в себя спидометр, та­хометр, счетчик общего и суточного пробега (одометр), указатель температуры охлажда­ющей жидкости, указатель уровня топлива, сигнализаторы, лампы подсветки и жидко­кристаллический дисплей. Указатели темпе­ратуры и уровня топлива - электромагнит­ного типа.

Комбинация приборов неремонтопригодна, поэтому в случае выхода приборов из строя ее меняют в сборе.

ПОЛЕЗНЫЙ СОВЕТ

Для того чтобы не повредить стекло комби­нации приборов, не очищайте его с приме­нением каких-либо растворителей. Можно промыть стекло слабым мыльным раство­ром либо специальным очистителем для стекол.

Mitsubishi Outlander XL. СНЯТИЕ И УСТАНОВКА КОМБИНАЦИИ ПРИБОРОВ

Вам потребуются: отвертки с плоским и крестообразным лезвием.

1.       Отсоедините провод от клеммы «минус» аккумуляторной батареи.







3.         ...и, преодолевая упругое сопротивление фиксаторов, снимите центральное сопло сис­темы вентиляции и отопления салона.

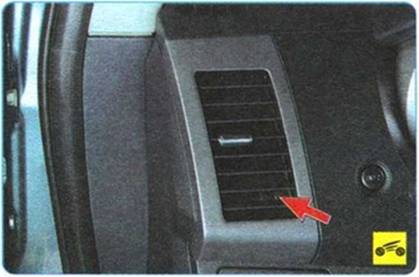

4. Аналогично снимите боковое сопло сис­темы вентиляции и отопления.





6.       ...и подденьте рукой верхнюю декоратив­ную накладку панели приборов.

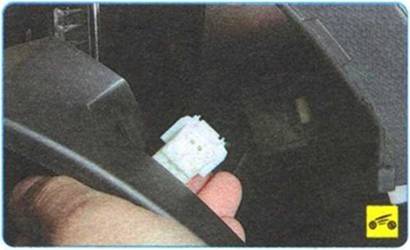

7.        С обратной стороны верхней декоратив­ной накладки панели приборов отсоедините ко­лодку жгута проводов от переключателя режи­мов работы многофункционального дисплея...





8.        ...после чего снимите накладку, преодо­левая упругое сопротивление фиксаторов.

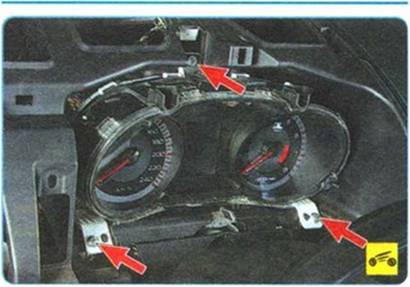

9.        Выверните винты крепления комбинации приборов...













11.     С обратной стороны комбинации при­боров сожмите фиксатор...





12.      ...отсоедините от комбинации прибо­ров колодку жгута проводов...

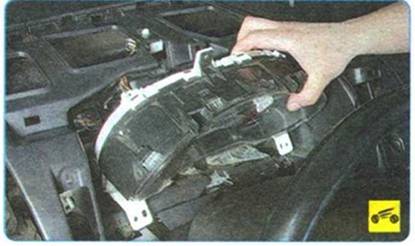

13.      ...и снимите комбинацию приборов.

14.      Установите комбинацию приборов в по­рядке, обратном снятию
