Mitsubishi Outlander XL. ЗАМЕНА ЭЛЕКТРОНАСОСОВ ОМЫВАТЕЛЕЙ ВЕТРОВОГО СТЕКЛА, СТЕКЛА ДВЕРИ ЗАДКА И ФАР

Вам потребуются: отвертка плоским лезвием, ключ «на 10», емкость для сбора жидкости, пассатижи.

Для снятия электронасоса омывателя ветрового стекла и стекла двери задка выполните следующие операции.

1.   Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2.   Снимите подкрылок правого переднего колеса (см. «Снятие и установка брызговиков колес и подкрылков», с. 302).

3.   Нажмите на фиксатор колодки жгута про­водов электронасоса омывателя ветрового стекла и стекла двери задка...





4.   ...и отсоедините колодку от насоса.





5.   Аккуратно поворачивая наконечник шланга омывателя ветрового стекла из стороны

в сторону...

6.    ...отсоедините шланг от патрубка элек­тронасоса.

ПРЕДУПРЕЖДЕНИЕ

Из отсоединенного шланга может вытечь не­много омывающей жидкости. Подставьте емкость и слейте омывающую жидкость.

РЕКОМЕНДАЦИЯ

Работы по замене электронасосов омывателей рекомендуем проводить при пустом бачке.





7.    Аналогично отсоедините шланг омывателя стекла двери задка.





8.    Извлеките электронасос омывателя вет­рового стекла и стекла двери задка из отвер­стия в бачке, преодолевая усилие натяга.

ПРИМЕЧАНИЕ





Так выглядит снятый с бачка электронасос омывателя стекла двери задка.



Сильно затвердевшую или надорванную втулку замените.

11.Установите электронасос омывателя ветрового стекла и стекла двери задка, а так­же все детали в порядке, обратном снятию. Для снятия электронасоса омывателя

фар выполните следующее.

1.     Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2.     Снимите подкрылок правого переднего колеса (см. «Снятие и установка брызговиков колес и подкрылков», с. 302).

ПРИМЕЧАНИЕ

Для наглядности выполнение последующих операций показано при снятом переднем бампере.





3.     Сожмите фиксатор колодки жгута про­водов...





4.... и отсоедините колодку от электрона­соса омывателя фар.

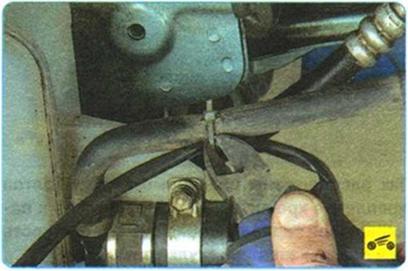

5.   Перекусите пассатижами хомут крепления жгута проводов электронасоса омывателя фар.

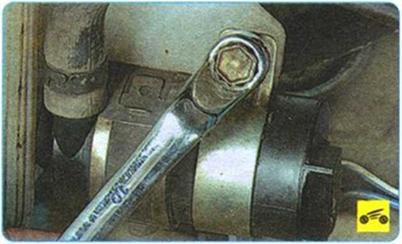

6.   Выверните болт крепления хомута элек­тронасоса омывателя фар к кронштейну бачка омывателя.





7.   Разожмите хомут крепления шланга омы­вателя фар...





8.   ...и отсоедините шланг от штуцера элек­тронасоса.





9.     Извлеките электронасос омывателя фар из отверстия в бачке, преодолевая усилие натяга.

ПРИМЕЧАНИЕ





10.                      При необходимости снимите уплотни­тельную втулку с насоса.

Сильно затвердевшую или надорванную втулку замените.

11.   Установите электронасос омывателя

фар и все детали в порядке, обратном снятию
