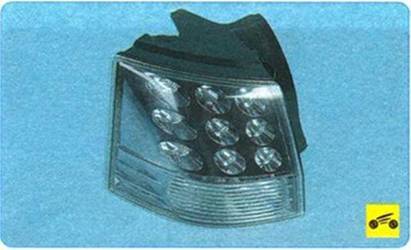

Mitsubishi Outlander XL. ЗАМЕНА ЗАДНЕГО ФОНАРЯ

Задний фонарь состоит из двух частей, од­на из которых закреплена на кузове, а вторая - на двери задка.

Вам потребуются: торцовая головка «на 10», отвертка с крестообразным лезвием.

Для замены заднего фонаря на кузове вы­полните следующее.

1.   Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2.   Откройте дверь задка.






3.    Выверните винты крепления заднего фонаря...

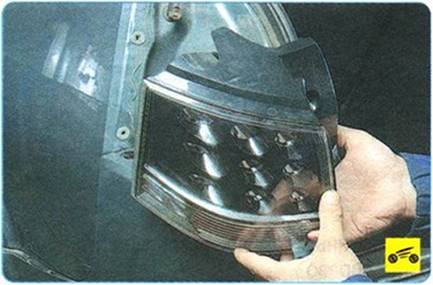

4.    ...после чего, преодолевая сопротивле­ние фиксаторов, отведите фонарь от кузова.

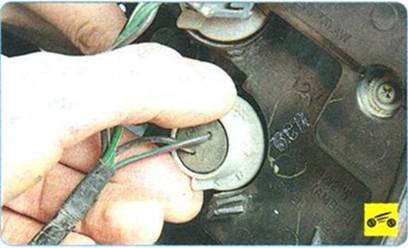

5.   С обратной стороны фонаря поверните патрон лампы указателя поворота против ча­совой стрелки...





6.   ...извлеките из фонаря патрон с лампой и отведите его в сторону.

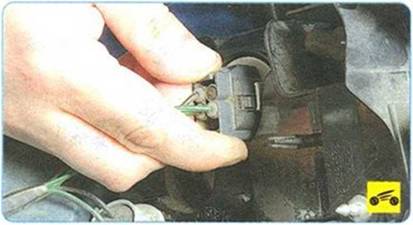

7.   Нажмите на фиксатор колодки жгута про­водов...





8.    ...отсоедините колодку от разъема све­тодиодов стоп-сигналов и габаритных огней...





9.     ...и снимите фонарь.

10.                       Установите задний фонарь на кузове в порядке, обратном снятию.

Для замены заднего фонаря на двери зад­ка выполните следующее.

1.    Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2.     Откройте дверь задка.

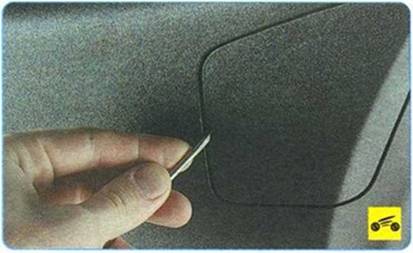

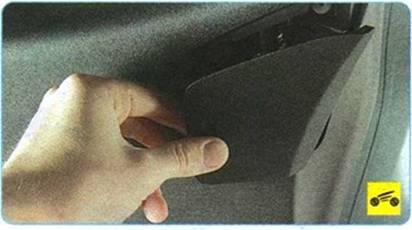

3.   Подденьте отверткой крышку люка фона­ря на двери задка...















6.   ...и отсоедините колодку жгута проводов от патрона лампы света заднего хода.













8.   ...и снимите фонарь.

9.    Установите задний фонарь на двери зад­ка в порядке, обратном снятию
