Mitsubishi Outlander XL. МОНТАЖНЫЕ БЛОКИ

РАСПОЛОЖЕНИЕ ПРЕДОХРАНИТЕЛЕЙ, ПЛАВКИХ ВСТАВОК И РЕЛЕ И ИХ ЗАМЕНА

Большинство цепей питания электрообору­дования автомобиля защищено плавкими предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в под­капотном пространстве и салоне автомобиля.
Большинство предохранителей установлено в монтажном блоке, расположенном в мотор­ном отсеке (рис. 10.1). Назначение предохра­нителей, плавких вставок и реле в монтажном блоке моторного отсека указано в табл. 10.1.
Кроме того, на автомобиле Mitsubishi Outlander XL предохранители и реле распо­ложены в монтажном блоке в салоне автомо­биля с левой стороны (рис. 10.2) (цепи, за­щищаемые этими предохранителями, приве­дены в табл. 10.2)...




.

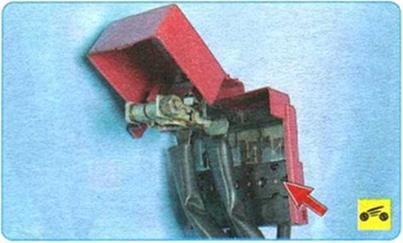

...и еще один дополнительный блок плавких предохранителей прикреплен к клемме «плюс» аккумуляторной батареи.




Рис. 10.1. Номера плавких вставок, предохранителей и реле в монтажном блоке, расположенном в мотор­ном отсеке





НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ, ПЛАВКИХ ВСТАВОК                                           Таблица 10.1

И РЕЛЕ В МОНТАЖНОМ БЛОКЕ, РАСПОЛОЖЕННОМ В МОТОРНОМ ОТСЕКЕ

Номер

предохранителя/

Сила тока, А

Цвет

Защищаемая цепь

реле/ плавкой вставки



предохранителя







Предохранители/плавкие вставки

1

30

Зеленый

Устройство ввода-вывода

2

40

Зеленый

Электродвигатель вентилятора системы охлаждения

3

30

Розовый

Электродвигатель вентилятора конденсора

4

30

Розовый

Антиблокировочная система тормозов

5

40

Синий

Тоже

6





Резерв

7

30

Розовый

Стартер

8

15

Синий

Передние противотуманные фары

9

7,5

Коричневый

Двигатель

10

20

Желтый

АКП

11

10

Красный

Звуковой сигнал

12

7,5

Коричневый

Генератор

13

20

Желтый

Омыватель фар

14

10

Красный

Кондиционер

15

15

Синий

Дроссельная заслонка

16

20

Желтый

Звуковой сигнал противоугонной системы

17

15

Синий

Обогреватель щеток стеклоочистителя

18

—

—

Резерв

19

30

—

Электропривод двери багажника

20

10

-

Система наружного освещения в дневное время

21

10

Красный

Фара дальнего света (левая)

22

10

Красный

Фара дальнего света (правая)

23

30

Зеленый

Усилитель аудиосистемы

24

30

—

Электрооборудование дизельного двигателя

25

20

Желтый

Левая фара ближнего света (с газоразрядными лампами)

26

20

Желтый

Правая фара ближнего света (с газоразрядными лампами)

27

10

Красный

Левая фара ближнего света (с галогеновыми лампами)



Номер предохранителя/ реле/ плавкой вставки

Сила тока, А

Цвет

предохранителя

Защищаемая цепь

28

10

Красный

Правая фара ближнего света (с галогеновыми лампами)

29

10



Цепь питания электрооборудования двигателя

30

10

Красный

Катушка зажигания

31

20

Желтый

Цепь питания электрооборудования двигателя

32

15

Синий

Топливный насос

Реле

R1

-

-

Реле свечей накаливания (для дизельных двигателей)

R2

-

-

Реле вентилятора радиатора

R3

-

-

Реле отопителя

R4

-

-

Реле системы управления двигателем

R5

-

-

Реле системы курсовой устойчивости

R6

-

-

Реле вентилятора радиатора кондиционера

R7

-

-

Реле системы управления двигателем

R8

-

-

Реле ближнего света фар

R9

-

-

Реле системы управления двигателем

R10

-

-

Реле обогревателя щеток стеклоочистителя

R11

-

-

Реле системы наружного освещения в дневное время

R12

-

-

Реле системы управления двигателем

R13

-

-

Реле звукового сигнала противоугонной системы

R14

-

-

Реле автоматической коробки передач

R15

-

-

Реле омывателя фар

R16

-

-

Реле дальнего света фар

R17

-

-

Реле передних противотуманных фар

R18

-

-

Реле звукового сигнала

R19

-

-

Реле кондиционера









Рис. 10.2. Номера предохранителей, плавких вставок и реле в монтажном блоке, расположенном в салоне




Назначение реле в дополнительном мон­тажном блоке (рис. 10.3), установленном б мо­торном отсеке, представлено в табл. 10.3.

1. Для получения доступа к монтажному блоку, расположенному в салоне потяните за ручку крышки и снимите крышку, преодоле­вая упругое сопротивление фиксаторов.

ПРИМЕЧАНИЕ

На внутреннюю сторону декоративной крыш­ки нанесена схема расположения предохра­нителей, а стрелка на крышке указывает на­правление движения автомобиля.









2.   Для получения доступа к монтажному блоку расположенному в моторном отсеке нажмите на фиксатор крышки...




Рис. 10.3. Номера реле в дополнительном монтажном блоке, расположенном в моторном отсеке








НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ, ПЛАВКИХ ВСТАВОК                                         Таблица  10.2

И РЕЛЕ В МОНТАЖНОМ БЛОКЕ, РАСПОЛОЖЕННОМ В САЛОНЕ АВТОМОБИЛЯ

Номер

предохранителя/

реле

Сила тока, А

Цвет

предохранителя

Защищаемая цепь

Предохранители/плавкие вставки

1

30

Розовый

Отопитель

2

15

Синий

Стоп-сигналы

3

10

Красный

Задний противотуманный фонарь

4

30

Зеленый

Стеклоочиститель ветрового окна

5

-

-

Резерв

6

10

Красный

Цепь дополнительного оборудования

7

20

Желтый

Замки дверей

8

15

Синий

Аудиосистема

9

7,5

Коричневый

Цепь дополнительного оборудования

10

15

Синий

Лампы освещения салона

11

15

Синий

Аварийная световая сигнализация

12

15

Синий

Стеклоочиститель окна двери задка

13

7,5

Коричневый

Контрольно-измерительные приборы

14

-

-

Резерв

15

15

Синий

Прикуриватель (розетка электропитания)

16

10

Красный

Замок зажигания

17

20

Желтый

Электропривод люка

18





Резерв

19

10

Красный

Наружные зеркала заднего вида

20

10

Красный

Система полного привода

21

7,5

Коричневый

Фонари заднего хода

22

-

-

Резерв

23

15

Синий

Розетка электропитания

24

30

Розовый

Электростеклоподъемники

25

30

Розовый

Обогрев стекла двери задка

26

7,5

Коричневый

Обогреватели наружных зеркал заднего вида

27

15

-

Электропитание

28

25 (20)

Белый (серый)

Электропривод сидений

29

30

Зеленый

Обогрев сидений

Реле

R1

-

-

Реле замков двери

R2

-

-

Реле отопителя

R3

-

-

Реле обогрева сидений

R4

-

-

Реле обогрева стекла двери задка










3.   ...и снимите крышку. ПРИМЕЧАНИЕ



На внутреннюю сторону крышки монтажно­го блока реле и предохранителей, располо­женного в моторном отсеке, нанесена схе­ма расположения реле, предохранителей

и плавких вставок. Там же закреплены гнез­да с запасными предохранителями. Стрел­ка на крышке указывает направление дви­жения автомобиля.

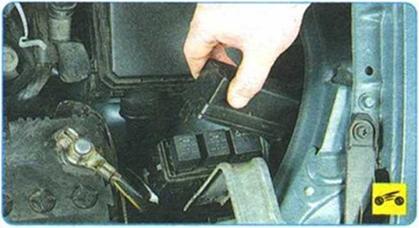

4.   Для получения доступа к дополнитель­ному монтажному блоку реле в моторном отсеке отожмите фиксатор крышки...





5.   ...и снимите крышку.





  Таблица  10.3



НАЗНАЧЕНИЕ РЕЛЕ

В ДОПОЛНИТЕЛЬНОМ МОНТАЖНОМ БЛОКЕ,

РАСПОЛОЖЕННОМ В МОТОРНОМ ОТСЕКЕ

Номер реле

Защищаемая цепь

R1

Реле малых оборотов вентилятора системы охлаждения двигателя

R2

Реле вентилятора кондиционера

R3

Реле высоких оборотов вентилятора системы охлаждения двигателя






На внутреннюю сторону крышки дополни­тельного монтажного блока реле, располо­женного в моторном отсеке, нанесена схема расположения реле.

6.     Прежде чем заменить перегоревшие предохранитель или плавкую вставку, выясни­те причину перегорания и устраните ее. При поисках неисправности просмотрите указан­ные в табл. 10.1,10.2 и 10.3 цепи, которые за­щищает данный предохранитель или плавкая вставка.

ПРЕДУПРЕЖДЕНИЕ

Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, и самодельными перемыч­ками - это может привести к повреждению электрических приборов и даже к пожару.






7. Извлеките пинцет из держателя.





8.    Захватите пинцетом предохранитель.





9.     ...и извлеките его из контактного разъема. 10 Установите в контактный разъем предо­хранитель того же номинала, что и снятый

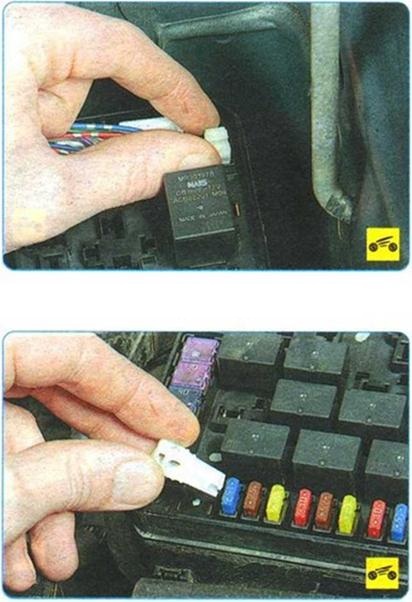

11.При необходимости замены извлеките реле из монтажного блока, покачивая его из стороны в сторону...





12....и установите новое реле.

13.Плавкие вставки заменяйте аналогично замене реле.

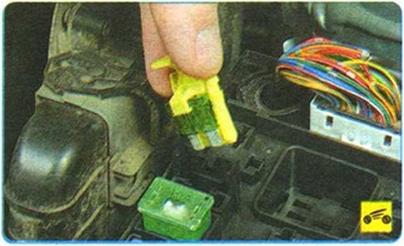

14. Для снятия предохранителей ножевого типа (30 А) нажмите на фиксатор держателя...





15. ...и извлеките предохранитель вместе с держателем
