Mitsubishi Outlander XL. ЗАМЕНА ГЛАВНОГО ТОРМОЗНОГО ЦИЛИНДРА

Вам потребуются: специальный ключ «на 12» для тормозных трубопроводов, ключ «на 13», отвертка с плоским лезви­ем, пассатижи.

1.  Отсоедините провод от клеммы «минус» аккумуляторной батареи.





2.  Для удобства выполнения работ снимите воздухоподводящий рукав и корпус воздуш­ного фильтра в сборе с резонатором впуска и воздухоприемником (см. «Снятие и установка воздушного фильтра», с. 135).





3.   Снимите пробку бачка и откачайте тор­мозную жидкость из бачка, например, боль­шим медицинским шприцем, затем заверните пробку бачка главного тормозного цилиндра, чтобы исключить попадание мусора в бачок.

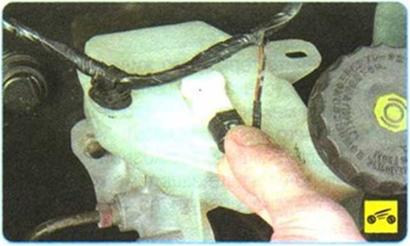

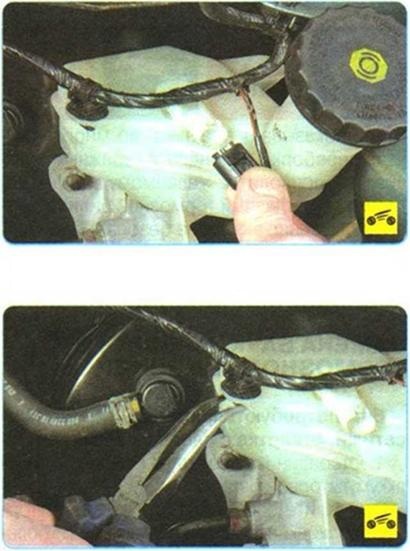

4.  Нажмите на фиксатор колодки жгута про­водов датчика уровня тормозной жидкости...





6.  Сожмите пассатижами ушки фиксатора жгута проводов...





7.                       ...и извлеките фиксатор из отверстия кронштейна бачка.

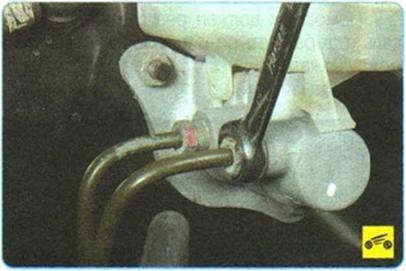

8.    Отверните гайку крепления трубопрово­да к главному тормозному цилиндру...

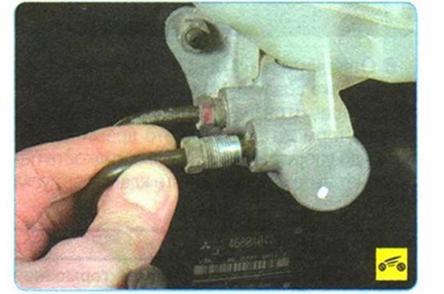

9.    ...и отведите трубопровод в сторону.

10.                 Аналогично отверните гайку крепления второго трубопровода и отведите его от глав­ного тормозного цилиндра.

ПОЛЕЗНЫЙ СОВЕТ

Заглушите трубопроводы любым доступным способом (например, надев на их концы за­щитные колпачки клапанов для выпуска воз­духа), чтобы предотвратить вытекание тор­мозной жидкости.

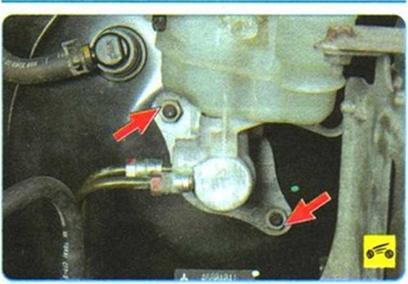

11.   Отверните две гайки крепления глав­ного тормозного цилиндра к вакуумному усилителю...

ПРИМЕЧАНИЕ

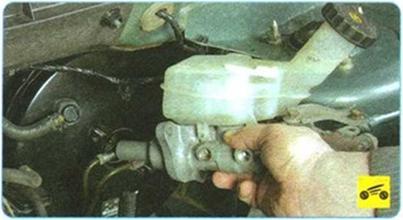

12.  ...и снимите главный тормозной ци­линдр в сборе с бачком.

13.  Если на новом главном тормозном ци­линдре отсутствует бачок или возникла необ­ходимость замены резиновых соединитель­ных втулок бачка, снимите бачок со старого цилиндра (см. «Замена бачка главного тор­мозного цилиндра», с. 225) и установите на

новый тормозной цилиндр.





14.  Если в процессе эксплуатации наблю­далась утечка тормозной жидкости через со­единительные втулки, извлеките втулки из от­верстий корпуса цилиндра.

ПРЕДУПРЕЖДЕНИЕ

Повторное использование соединительных втулок не допускается, замените их новыми.
