Mitsubishi Outlander XL. СНЯТИЕ И УСТАНОВКА ЭЛЕКТРОВЕНТИЛЯТОРА РАДИАТОРА СИСТЕМЫ ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ В СБОРЕ С КОЖУХОМ

Электровентиляторы системы охлаждения двигателя снимают для замены их электродвигателей или крыльчаток.

Вам потребуются: ключ «на 12», отвертка с плоским лезвием.

ПРЕДУПРЕЖДЕНИЕ

Снимайте электровентиляторы системы охлаждения двигателя в сборе с кожухом только при холодном двигателе.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите воздухозаборник (см. «Снятие и установка воздухозаборника», с. 135).

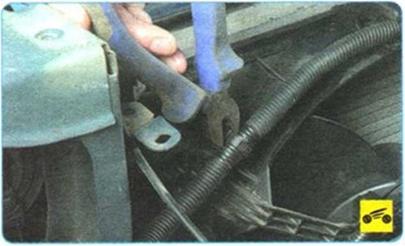

3. Сожмите фиксатор крепления...

4. ...и отсоедините колодку жгута проводов от вентилятора системы охлаждения двигателя

5. Аналогично отсоедините колодку жгута проводов от вентилятора системы кондиционирования.

6. Выверните болт крепления наливной горловины радиатора системы охлаждения двигателя...

7. ...и отведите горловину 8 сторону, не отсоединяя от нее шланги (возмож-ю вытекание небольшого количества охлаждающей жидкости).

8. Извлеките шланг радиатора.

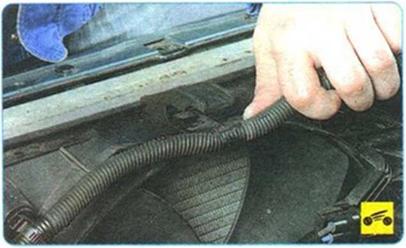

9. ...и жгут проводов из кронштейна кожуха вентилятора.

10. Извлеките фиксаторы жгута проводов из отверстий в кожухе вентилятора.

11. С обеих сторон радиатора отожмите по два фиксатора крепления кожуха вентилятора (для наглядности показано на снятом радиаторе). Выведите опоры кожуха вентилятора

из держателей на радиаторе, слегка сдвиньте кожух влево...

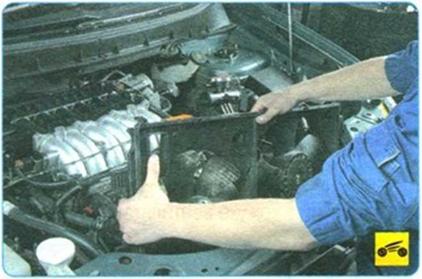

12. ...и аккуратно извлеките его из моторного отсека.

13. Установите детали в порядке, обратном снятию.
