Mitsubishi Outlander XL. ШТОРКА БАГАЖНОГО ОТДЕЛЕНИЯ
Конструкцией предусмотрена шторка, закрывающая содержимое багажного
отделения. Для снятия шторки выполните следующее.
1. Откройте дверь задка.
.
|
|

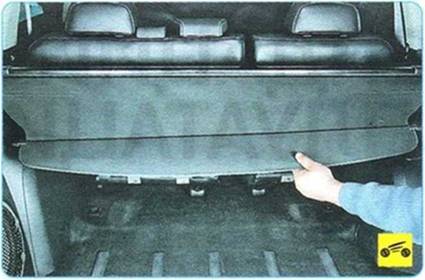

2. Потяните на себя наконечник держателя выдвижной шторки...
|
|

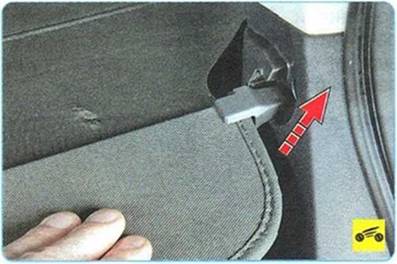

3. ...и извлеките наконечник из кронштейна на облицовке багажного отделения, поднимая его вверх.
4. Аналогично извлеките пет/ю выдвижной шторки полки из держателя с другой стороны
|
|
5.
Придерживая рукой, аккуратно смотайте полотно шторки в корпус.
Так выглядит полностью убранная в корпус шторка полки.

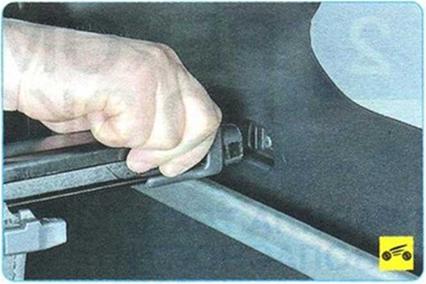

6. Оттяните наконечник фиксатора корпуса шторки в направлении стрелки...
|
|
7. ...выведите его из паза облицовки боковины багажного отделения и снимите корпус шторки.
ПРИМЕЧАНИЕ
Необходимость перестановки корпуса шторки возникает при регулировании положения
угла наклона спинки заднего сиденья. Для перестановки оттяните
наконечник фиксатора корпуса шторки, выведите его из паза облицовки
боковины багажного отделения...
|

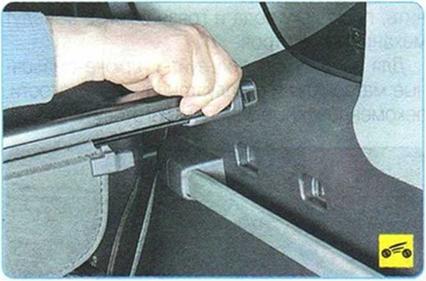

...и переставьте в другой паз облицовки 6агажного отделения. Аналогично переставьте наконечник корпуса шторки с другой стороны. |
