Хендай Солярис. Снятие обивки двери багажного отделения

Работу проводим при замене двери багажного отделения, замка или ци­линдрового механизма замка на авто­мобиле с кузовом хэтчбек.

Открываем дверь багажного отделе­ния и крестообразной отверткой отво­рачиваем два самореза крепления обивки.


Для удобства снятия обивки, нажима­ем на фиксатор...

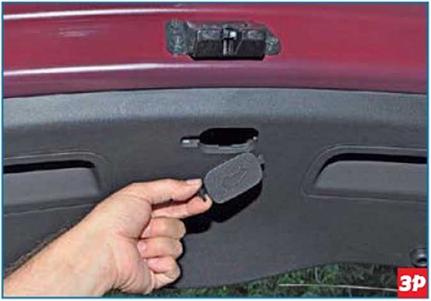

...и снимаем заглушку обивки.

Преодолев сопротивление семи писто­нов...

...снимаем обивку двери багажного от­деления. Устанавливаем обивку двери багаж­ного отделения в обратной последова­тельности.

Хендай Солярис. Замена замка крышки багажника

Работу проводим при замене крышки багажника, замка или цилиндрового механизма замка на автомобиле с ку­зовом седан.

Снимаем обивку багажника (см. «Снятие обивки крышки багажника», с. 249).

Отсоединяем колодку проводов от замка крышки багажника.

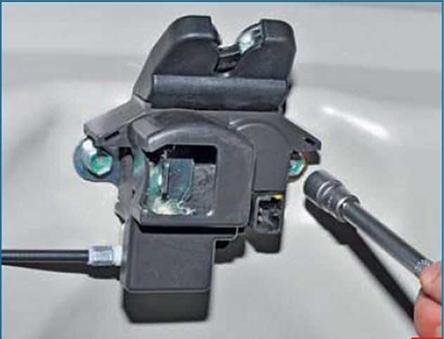

Головкой «на 10» отворачиваем два болта крепления замка к внутренней панели крышки багажника...

Отводим замок от внутренней панели крышки багажника...

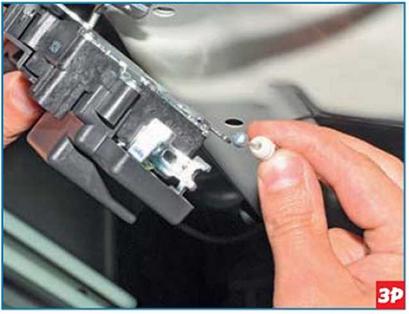

...и отсоединяем наконечник троса привода замка от рычага.

Поворачиваем замок так, чтобы рычаг замка вышел из паза тяги привода ци­линдрового механизма замка и снима­ем замок крышки багажника.

Отжав пластмассовый фиксатор тяги цилиндрового механизма замка и, по­вернув его вокруг оси...

...вынимаем конец тяги из отверстия рычага цилиндрового механизма замка.


Головкой «на 10» отворачиваем два болта крепления цилиндрового меха­низма...

...и повернув его так, чтобы выступ на корпусе механизма совпал с пазом на усилителе крышки багажника, сни­маем механизм.

Замок крышки багажника 1, тяга приво­да 2, цилиндровый механизм замка 3.

Устанавливаем замок и привод замка крышки багажника в обратной после­довательности.
