Хендай Солярис. Снятие заднего бампера
Работу следует выполнять с помощником.
Операции выполняем с помощником на смотровой канаве или эстакаде. Снимаем брызговики и отворачиваем саморезы крепления подкрылков к заднему бамперу (см. «Снятие брызговиков и подкрылков задних колес», с. 235).
Снимаем задние фонари (см. «Снятие заднего фонаря, замена ламп», с. 212).
 Снизу автомобиля крестообразной отверткой выворачиваем фиксаторы двух пистонов крепления бампера к кронштейнам усилителя бампера... |
 ...и вынимаем пистоны... |
 ...из отверстий бампера и кронштейна усилителя.
|
|
Расположение пистонов нижнего крепления бампера к кронштейнам усилителя. |
 Аналогично вынимаем пистоны верхнего крепления бампера к двум кронштейнам усилителя. |
 Головкой на 10» отворачиваем с обеих сторон автомобиля саморезы крепления бампера к задним крыльям. |
|

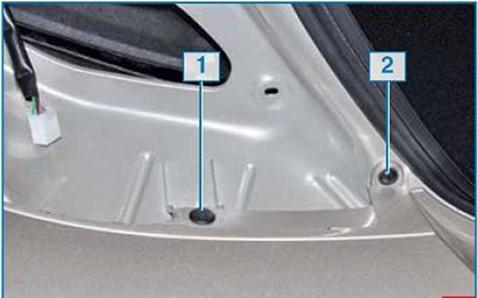

Под задними фонарями бампер крепится пистоном 1 и саморезом 2.
|
С левой стороны крестообразной отверткой выворачиваем фиксатор и вынимаем пистон.

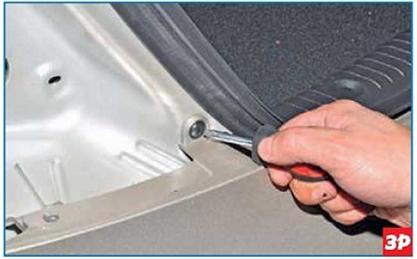

 Крестообразной отверткой отворачиваем саморез. Аналогичные операции выполняем с правой стороны. |
 |

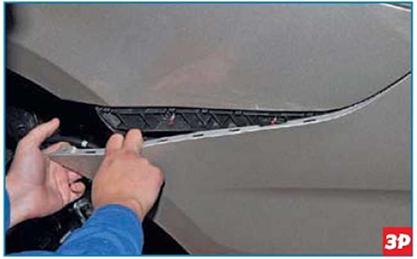

Потянув, отделяем левую боковину бампера от кузова, преодолевая сопротивления фиксаторов пластмассового держателя.
Поддерживая левую сторону бампера, аналогично оттягиваем правую боковину бампера от кузова...
 и снимаем бампер. |
|

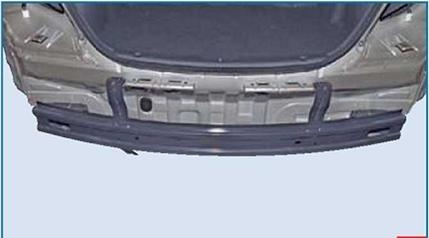

Под задним бампером установлен усилитель.
Для снятия усилителя заднего бампера...
 ...с каждой стороны автомобиля головкой «на 12» отворачиваем по два болта крепления фланцев усилителя бампера к кузову... |
 |

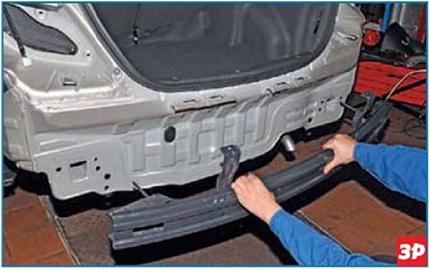

...и снимаем его.
Устанавливаем усилитель и задний бампер в обратной последовательности.
