Хендай Солярис. Снятие комбинации приборов
Работу проводим при замене комбинации приборов, а также при снятии панели приборов.
Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.

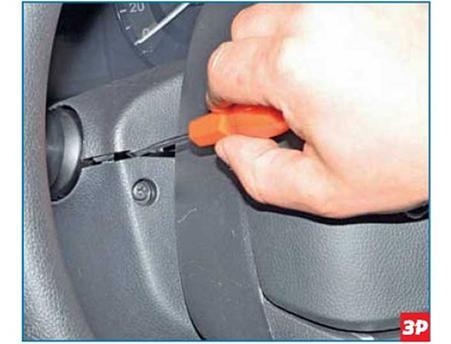

Поворачиваем рулевое колесо таким образом, чтобы обеспечить доступ к левому фиксатору верхнего кожуха рулевой колонки...
 |
...и шлицевои отверткой отжимаем фиксатор.
Поворачиваем рулевое колесо таким образом, чтобы обеспечить доступ к правому фиксатору верхнего кожуха рулевой колонки...
 ...и шлицевой отверткой отжимаем фиксатор. |
 Преодолевая сопротивление двух боковых фиксаторов, поднимаем верхний кожух рулевой колонки. |
 Поддеваем козырек комбинации приборов (рулевое колесо и нижний кожух рулевой колонки сняты для наглядности)... |
 ...и, преодолевая сопротивление фиксаторов, снимаем козырек вместе с верхним кожухом рулевой колонки. |
 Нажав на фиксатор колодки проводов, отсоединяем ее от разъема кнопки сброса суточного пробега. |
 Крестообразной отверткой отворачиваем четыре винта крепления комбинации приборов... |

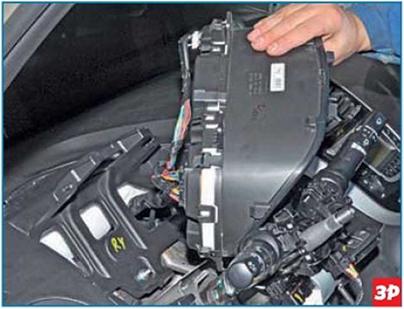

 ...и выводим комбинацию приборов из панели приборов. |

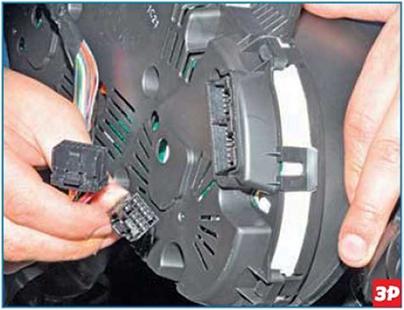

 Отсоединяем колодки проводов с левой стороны комбинации приборов. |

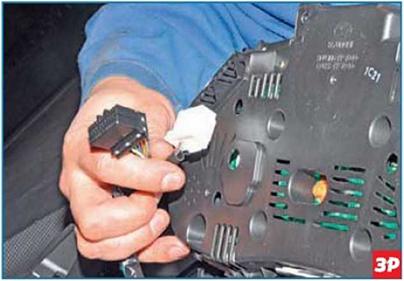

 Отсоединяем колодки проводов с правой стороны комбинации приборов. |
 |

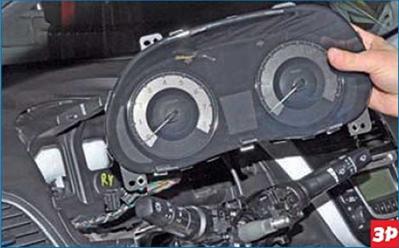

Снимаем комбинацию приборов.
Для замены ламп индикации недостаточного давления масла и неисправности двигателя...
...головкой «на 10» поворачиваем патрон лампы против часовой стрелки...
 |
...и вынимаем патрон вместе с лампой из гнезда комбинации приборов.
Лампу меняем в сборе с патроном. Аналогично меняем вторую лампу.
В комбинации приборов применяются лампы W1,1 W.
Для замены кнопки сброса суточного пробега...
 ...крестообразной отверткой отворачиваем два самореза крепления кнопки к накладке... |
 |

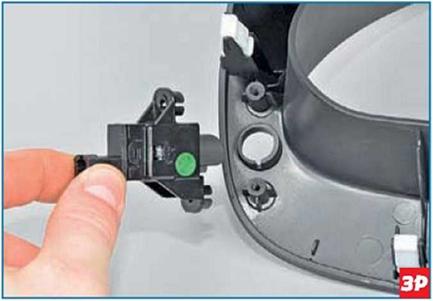

...и снимаем кнопку.
Устанавливаем комбинацию приборов и снятые детали в обратной последовательности.
