Хендай Солярис. Регулировка направления пучков света фар

Регулировку направления пучков света фар рекомендуется проводить на стан­ции технического обслуживания.

При необходимости приблизительную корректировку направления пучков све­та можно произвести самостоятельно.

Расположение регуляторов пучков света на корпусе фары: 1 – регулятор

светового пучка в вертикальной плос­кости; 2 - регулятор светового пучка в горизонтальной плоскости.

Регулировку направления пучков све­та фар проводим на полностью заправ­ленном и снаряженном автомобиле, при нормальном давлении воздуха в шинах. Устанавливаем переключатель кор­ректора фар в положение «О» (один водитель или водитель и пассажир на переднем сиденье) и включаем ближний свет фар. Закрываем одну из фар непрозрачным материалом.

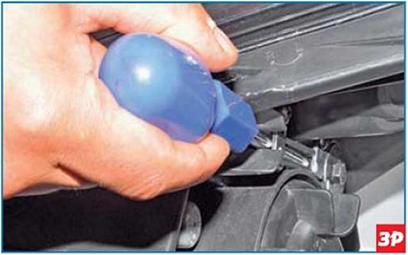

Поворачивая крестообразной отверткой регулятор, расположенный ближе к оси автомобиля, изменяем положение све­тового пучка в вертикальной плоскости.

Поворачивая крестообразной отверт­кой регулятор, расположенный ближе к крылу автомобиля, изменяем поло­жение светового пучка в горизонталь­ной плоскости.

Поворачивать регуляторы можно так­же ключом «на 8».

Аналогично регулируем направление светового пучка другой фары. Регулировку пучков света противоту­манных фар выполняем при тех же ус­ловиях, что и при регулировке фар. Снимаем подкрылок переднего колеса (см. «Снятие брызговиков и подкрыл­ков передних колес», с. 234)

Поворачивая рукой или крестообраз­ной отверткой регулятор, изменяем положение светового пучка в верти­кальной плоскости (для наглядности показано на снятом бампере).
