Хендай Солярис. Снятие крыльчатки и электродвигателя вентилятора двигателя G4FA, G4FC
Снимаем крыльчатку для ее замены при повреждении, а также для демонтажа электродвигателя вентилятора.
Снимаем кожух с вентилятором (см. «Снятие вентилятора и радиатора», с. 111).

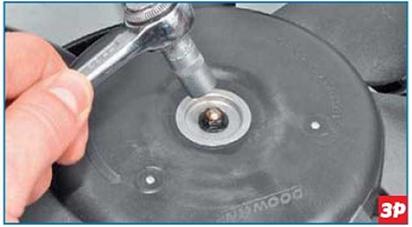

 Головкой «на 8» отворачиваем гайку крепления крыльчатки вентилятора... |
 ...и снимаем крыльчатку. |
 Нажав фиксатор, отсоединяем колодку жгута проводов электродвигателя от разъема дополнительного резистора. |
 Выводим жгут проводов из держателя кожуха. |

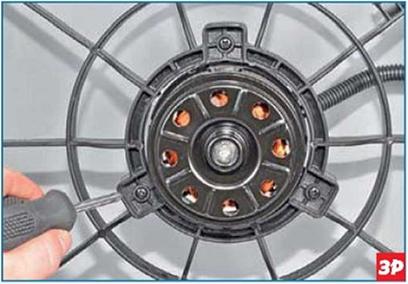

 Крестообразной отверткой отворачиваем три винта крепления электродвигателя к кожуху... |
 |
...и снимаем электродвигатель.
Сборку и установку вентилятора проводим в обратной последовательности. При сборке узла необходимо совместить...
 ...лыску ступицы крыльчатки... |

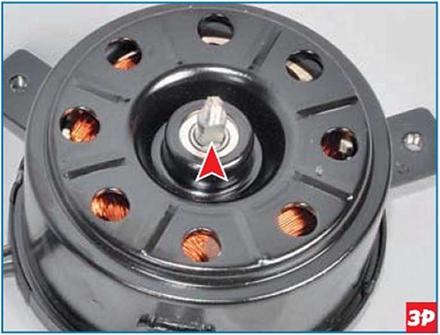

 ...со шлицем вала электродвигателя. |
