Хендай Солярис. Снятие датчиков концентрации кислорода двигателя G4FA, G4FC

Снимаем управляющий и диагности­ческий датчики концентрации кислоро­да для замены, а также при демонтаже катколлектора и промежуточной трубы системы выпуска отработавших газов.

 Во избежание ожогов, присту­паем к работе только после остывания системы выпуска отработавших газов.

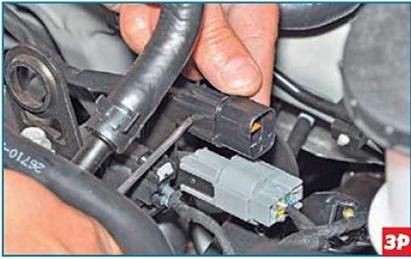

Колодки переднего жгута проводов, соединенные с колодками жгутов про­водов обоих датчиков концентрации кислорода, закреплены на кронш­тейне, который крепится к головке блока цилиндров слева.

Для снятия управляющего датчика концентрации кислорода нажимаем фиксатор колодки (черного цвета) пе­реднего жгута проводов ...

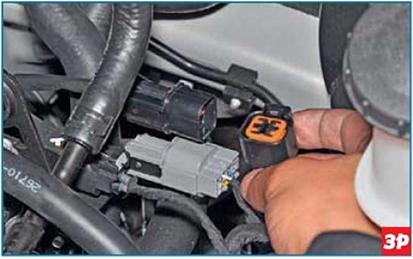

...и отсоединяем колодку от колодки жгута проводов датчика.

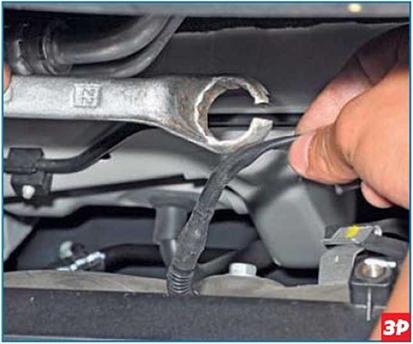

Датчик расположен в труднодоступном месте - глубоком гнезде катколлектора. Поэтому, при отсутствии специ­ального инструмента для демонтажа датчика, в кольце z-образного ключа «на 22» отрезной машинкой выполня­ем узкую прорезь...





...через которую пропускаем жгут про­водов датчика.









Снимаем уплотнительную шайбу и теп­лозащитный экран датчика.

Работу по снятию диагностического датчика концентрации кислорода про­водим на смотровой канаве или эста­каде.





Операции по отсоединению колодки (серого цвета) жгута проводов диа­гностического датчика концентрации кислорода от колодки переднего жгу­та проводов и от кронштейна анало­гичны соответствующим операциям, выполняемым при снятии управляю­щего датчика концентрации кислорода (см. выше).





Вынимаем жгут проводов датчика из держателя теплозащитного экрана катколлектора.









...и снимаем диагностический датчик концентрации кислорода.

Устанавливаем датчики концентрации кислорода в обратной последователь­ности. Чтобы в процессе эксплуатации датчики не «прикипали» к катколлекто- ру и промежуточной трубе, перед уста­новкой датчиков на их резьбовую часть наносим тонкий слой противопригарной высокотемпературной смазки на основе графита. При этом необходимо исклю­чить попадание смазки внутрь датчика через отверстия в его наконечнике.
