Hyundai Tucson. Снятие и установка электровентилятора радиатора системы охлаждения двигателя G4GC в сборе с кожухом

Электровентилятор радиатора системы охлаждения снимают для замены его электродвигателя.
Вам потребуются: инструменты для снятия воздухоподводящего рукава воздушного фильтра и расширительного бачка, емкость для слива охлаждающей жидкости из расширительного бачка, торцовая головка «на 12», отвертка с плоским лезвием.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите воздухозаборник воздушного фильтра (см. «Снятие и установка воздушного фильтра и глушителя шума впуска»).
3. Слейте охлаждающую жидкость из расширительного бачка и снимите расширительный бачок (см. «Снятие и установка расширительного бачка»).

4. Сожмите фиксаторы...

5. ...и разъедините колодку жгута проводов электровентилятора.

б. Поддев отверткой, выньте держатель пароотводного шланга из отверстия в кронштейне кожуха электровентилятора.

7. Высвободите из зажима на кожухе электровентилятора пароотводной шланг.

8. Снимите с кронштейна на кожухе электровентилятора отводящий шланг радиатора.

9. Выверните два болта крепления кожуха электровентилятора к радиатору.

10. Отожмите фиксатор и приподнимите левую сторону кожуха вентилятора, чтобы вывести его из держателя.

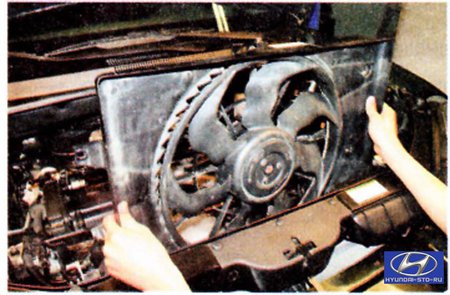

11. Аналогично выведите из держателя правую сторону кожуха и снимите кожух в сборе с вентилятором.
12. Установите детали в порядке, обратном снятию.
13. Залейте охлаждающую жидкость в расширительный бачок.

Примечание
Замена электродвигателя вентилятора радиатора системы охлаждения описана в разд. 10 «Электрооборудование» (см. «Снятие и установка электродвигателя вентилятора радиатора системы охлаждения двигателя»).
