Руководство | Хендай Туссан. Очистка системы вентиляции картера

Со временем в системе вентиляции картера двигателя накапливаются смолистые отложения из картерных газов, затрудняющие отвод этих газов в цилиндры двигателя для сжигания. Из-за этого давление газов внутри двигателя повышается и появляются течи масла через уплотнения. Для того чтобы избежать этого, периодически очищайте и промывайте систему.
Вам потребуются: ключ или торцовая головка «на 12», пассатижи.

Полезный совет
Очищайте систему вентиляции картера перед каждой заменой масла.

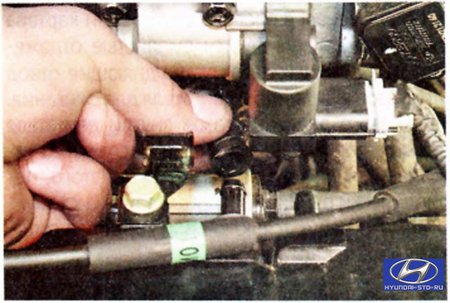

1. Ослабьте хомут крепления отводящего шланга малой ветви системы вентиляции картерных газов к патрубку крышки головки блока цилиндров, сжав пассатижами его отогнутые ушки...

2. ...сдвиньте хомут по шлангу и снимите шланг с патрубков крышки...

3. ...и воздухоподводящего рукава.

4. Ослабьте два хомута крепления отводящего шланга большой ветви системы вентиляциик артерных газов, сжав пассатижами их отогнутые ушки; сдвиньте хомуты по шлангу...

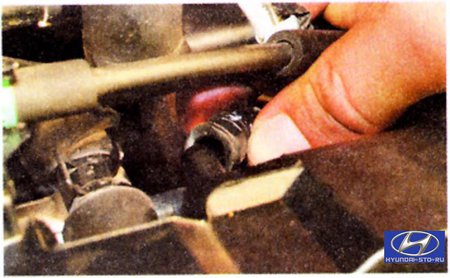

5. ...и отсоедините шланг от патрубка крышки головки блока цилиндров...

б. ...и от патрубка ресивера впускной трубы.

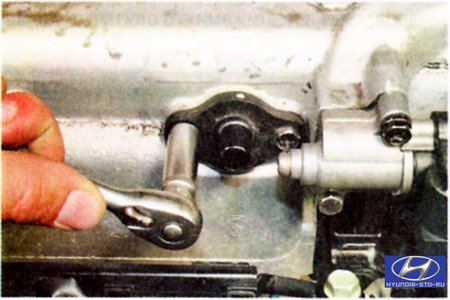

7. Выверните два болта крепления патрубка к ресиверу...

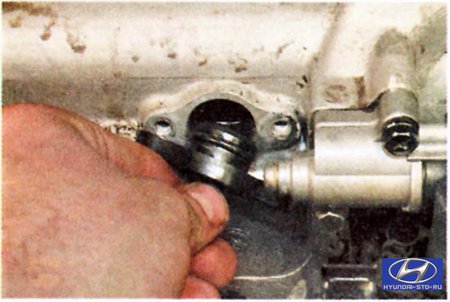

8. ...и снимите патрубок.
9. Прочистите отверстие в снятом патрубке.

Примечание

Соединение патрубка с ресивером впускной трубы уплотнено резиновым кольцом. При наличии каких-либо повреждений кольца обязательно замените его.

Полезный совет
При каждом снятии крышки головки блока цилиндров заменяйте ее прокладку новой.

12. Выверните винты крепления маслоотражателя к крышке головки блока цилиндров...

13. ...и снимите маслоотражатель.
14. Промойте бензином или керосином маслоотражатель, внутреннюю поверхность крышки головки блока цилиндров и ее патрубок.
15. Установите крышку головки блока цилиндров и шланги системы вентиляции картера в порядке, обратном снятию.
