Газель Соболь. Снятие комбинации приборов, замена ламп

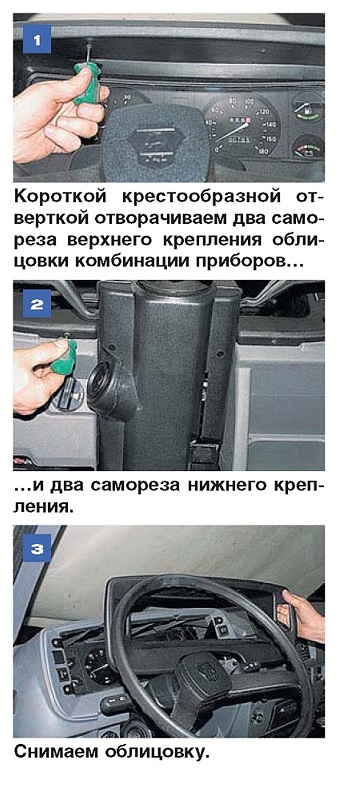

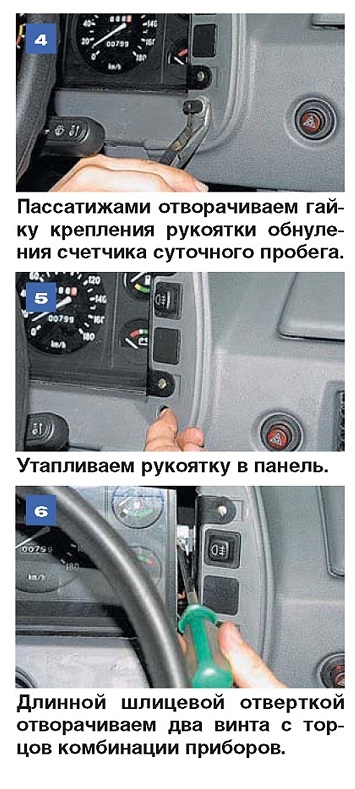

Отключаем аккумуляторную батарею.

Схема расположения ламп подсветки приборов, сигнализаторов и колодок проводов на комбинации приборов (вид С внутренней стороны): 1 - сигнализатор резерва топлива; 2 - разъем Х1; 3, 10, 13, 18 - лампы освещения приборов; 4 - спидометр; 5 - сигнализатор включения дальнего света; б - сигнализатор перегрева охлаждающей жидкости; 7 - сигнализатор включения габаритного света; 8 - разъем Х2; 9 - тахометр; 11- разъем ХЗ; 12 - сигнализатор аварийного давления масла; 14 - сигнализатор недостаточного уровня тормозной жидкости и включения стояночного тормоза; 15 - резервный сигнализатор; 16 - сигнализатор включения указателей поворота; 17 - сигнализатор неисправности генератора.

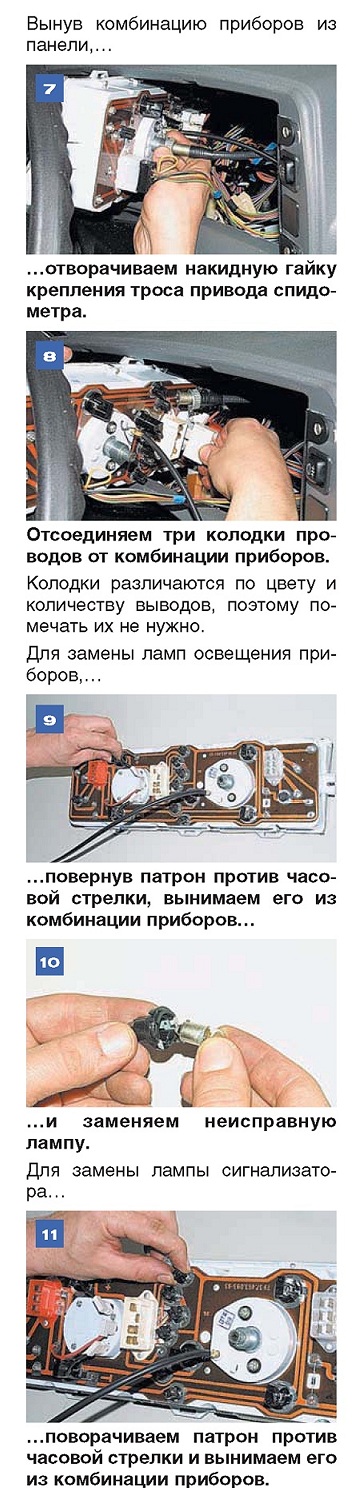

Неисправную лампу заменяем вместе с патроном.

Собираем и устанавливаем комбинацию приборов в обратной последовательности.
