Fiat Albea. СНЯТИЕ И УСТАНОВКА КОМБИНИРОВАННОГО ДАТЧИКА ДАВЛЕНИЯ



Вам потребуется ключ «на 19».

1.      Отсоедините провод от клеммы «минус» аккумуляторной батареи.

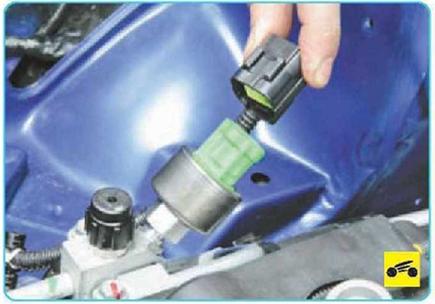

2.      Отсоедините колодку жгута проводов от датчика давления.









3.        Отверните датчик и снимите его со штуцера фланца.

ПРИМЕЧАНИЕ

Датчик навинчен на резьбовой штуцер трубопровода с использованием запи­рающего клапана, поэтому при замене или снятии датчика исключен выход хладагента из системы.

4. Установите датчик давления в порядке, обратном снятию. При замене датчика установите новое уплотнительное кольцо и заверните датчик моментом 10 Н-м (1,0 кгС*М).

ПРЕДУПРЕЖДЕНИЕ

При попадании влаги, грязи или воздуха в систему кондиционирования эффектив­ность ее работы и долговечность значи­тельно снижаются.

Для обеспечения чистоты хладагента соблюдайте следующие правила:

-         перед разборкой соединений трубо­проводов очистите их от грязи и масла.

Сразу после отсоединения трубопрово­дов наденьте на штуцер защитный кол­пачок и вверните пробку в штуцер трубо­провода;

-       при работе используйте только чис­тые инструменты, которые следует хранить в чистом и сухом месте;

-       при доливке холодильного масла мар­ки PAG, применяемого с хладагентом R134a, исключите, насколько это воз­можно, попадание влаги в масло;

-       сократите до минимума время раз­герметизации системы при проведении ремонтных работ.







Fiat Albea. СНЯТИЕ И УСТАНОВКА БЛОКА УПРАВЛЕНИЯ СИСТЕМОЙ ОТОПЛЕНИЯ И КОНДИЦИОНИРОВАНИЯ





Вам потребуются: отвертки с крестообразным и плоским лезвием, круглогубцы.

1.   Отсоедините провод от клеммы «минус» аккумуляторной батареи,

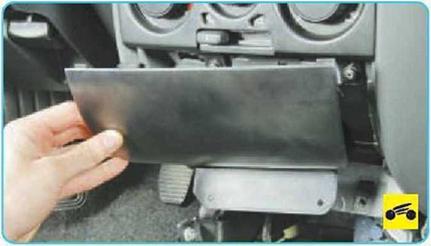

2.         Снимите облицовку тоннеля пола (см. «Снятие и установка об­лицовки тоннеля пола», с. 323).







4. ...подденьте отвёрткой

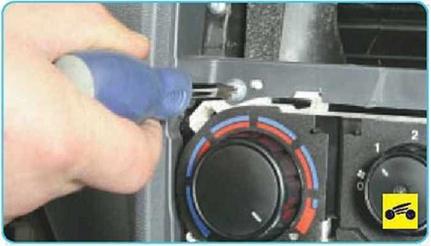

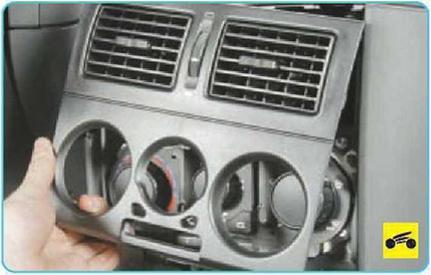

6.       Выверните два винта крепле­ния центральной накладки панели приборов...

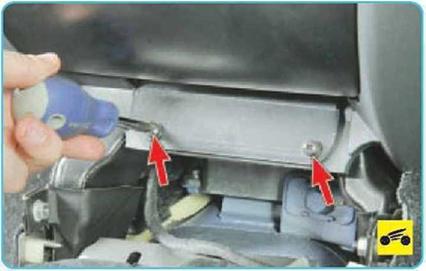

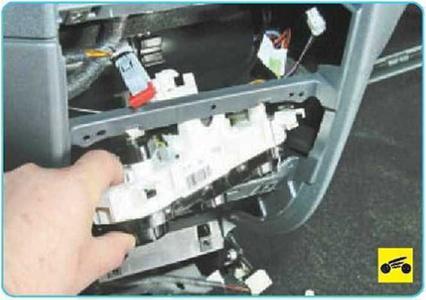

8.       Выверните четыре винта креп­ления блока управления системой отопления (кондиционирования) и вентиляции к кронштейну панели приборов и отведите блок от панели.

ПРИМЕЧАНИЕ

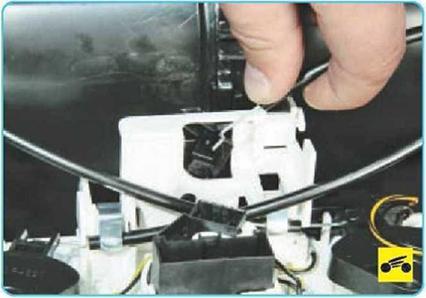

9.      Нажмите на фиксатор колодки жгута проводов и отсоедините ко­лодку от блока управления систе­мой отопления (кондиционирова­ния) и вентиляции.





10.      Аналогично отсоедините вто­рую колодку от блока управления системой отопления (кондициони­рования) и вентиляции.

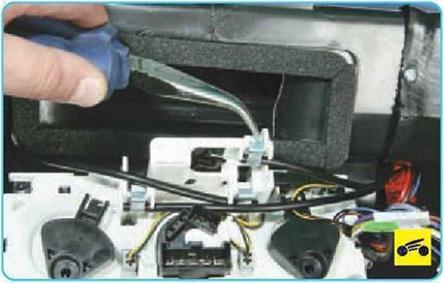

11.      Захватите круглогубцами от- бортовку фиксирующей скобы тяги привода заслонки рециркуляции воздуха...













13.      Отсоедините тягу от рычага привода заслонки рециркуляции воздуха.

14.      Аналогично отсоедините тяги от рычагов регуляторов температу­ры воздуха и распределения пото­ков воздуха.





15.      Снимите блок управления си­стемой отопления (кондициониро­вания) и вентиляции.

ПРИМЕЧАНИЕ

Так выглядит снятый с автомобиля блок управления системой отопления, кон­диционирования и вентиляции.

16.      Установите блок управления и все снятые детали в порядке, об­ратном снятию.
