Fiat Albea. КОМБИНАЦИЯ ПРИБОРОВ

ОСОБЕННОСТИ КОНСТРУКЦИИ

Все контрольные приборы авто­мобиля объединены в комбинацию приборов. Она включает в себя электронные спидометр и тахо­метр, указатели температуры ох­лаждающей жидкости и уровня топлива электромагнитного типа, контрольные и сигнальные лампы, дисплей, на который выводятся показания счетчика пробега (см. «Комбинация приборов», с. 20). Комбинация приборов закреплена в гнезде панели приборов двумя винтами и облицована пластмас­совым козырьком.

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ КОМБИНАЦИИ ПРИБОРОВ, ИХ ПРИЧИНЫ И СПОСОБЫ УСТРАНЕНИЯ

Причина неисправности	Способ устранения
Не работает указатель температуры охлаждающей жидкости или уровня топлива
Поврежден указатель	Замените комбинацию приборов
Неисправен датчик указателя	Замените датчик
Повреждены провода или окислены их наконечники	Замените поврежденные провода, зачистите наконечники
Не работает сигнальная или контрольная ламп
Перегорела лампа	Замените лампу
Неисправен датчик лампы	Замените датчик
Повреждены провода или окислены их наконечники	Замените поврежденные провода, зачистите наконечники
Недостаточно плотно прижаты контакты патрона лампы к печатной плате	Подогните контакты патрона лампы или замените патрон
Не работает спидометр
Повреждены провода или окислены их наконечники	Замените поврежденные провода, зачистите наконечники
Неисправен датчик скорости	Замените датчик





Fiat Albea. СНЯТИЕ И УСТАНОВКА КОМБИНАЦИИ ПРИБОРОВ

Вам потребуется отвертка с крестообразным лезвием.

1.        Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2.        Снимите рулевое колесо (см. «Снятие и установка рулевого ко­леса», с. 211).





3.        Выверните три винта крепле­ния...

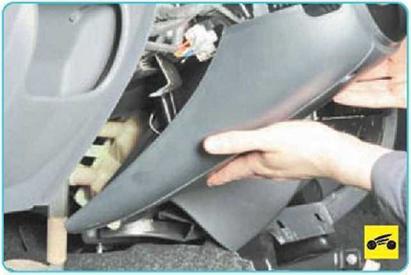

4.        ...и снимите нижнюю часть ко­жуха рулевой колонки.





5.

Выверните два винта крепле­ния верхней части кожуха...

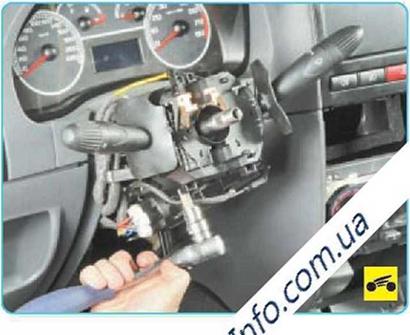

7.      Ослабьте затяг хомута креп­ления соединий подрулевых пе­реключателей





8.       ...снимите его с корпуса руле­вой колонки и отведите в сторону.





9.       Отсоедините колодки жгута проводов от соединителя подруле- вых переключателей и снимите его полностью.





10.  Выверните два верхних винта крепления козырька комбинации приборов.

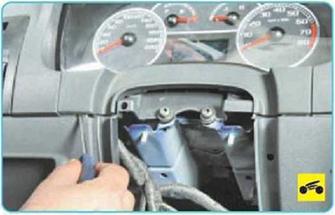

11.  Аккуратно подденьте нижний край козырька...





12.     ...и снимите его, преодолевая сопротивление пружинных фикса­торов.





13.     Выверните два нижних винта крепления комбинации к панели приборов..

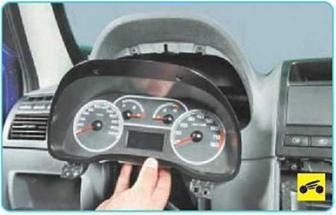

14.           ...извлеките комбинацию приборов из гнезда панели при­боров.





15.     Аккуратно поддев фиксатор, отведите его в сторону.





16.     Отсоедините колодку жгута проводов от комбинации приборов и снимите комбинацию приборов с автомобиля.

17.     Установите детали в порядке, обратном снятию.
