Стояночный тормоз



Fiat Albea. РЕГУЛИРОВКА ПРИ ВОДА СТОЯНОЧНОГО ТОРМОЗА

Для предварительной проверки правильности регулировки приво­да стояночного тормоза подними­те рычаг привода вверх до упора, при этом вы должны услышать 7 или 8 щелчков храпового устрой­ства. Если количество щелчков не соответствует указанным значе­ниям или автомобиль не удержива­ется стояночным тормозом (см. «Проверка стояночного тормоза», с. 225), отрегулируйте его привод. Регулировочный узел привода сто­яночного тормоза расположен в салоне под облицовкой тоннеля пола.

Вам потребуются: отвертка с крестообразным лезвием, ключ-шестигранник «на 6».





1.      Проверьте правильность регу­лировки зазоров между тормозны­ми колодками и барабанами тор­мозных механизмов задних колес. Для этого несколько раз сильно нажмите на педаль тормоза при опущенном до упора вниз рычаге привода стояночного тормоза.

2.      Вывесите заднюю часть авто­мобиля и установите ее на надеж­ные опоры.

3.      Снимите облицовку тоннеля пола (см. «Снятие и установка об­лицовки тоннеля пола», с. 323).

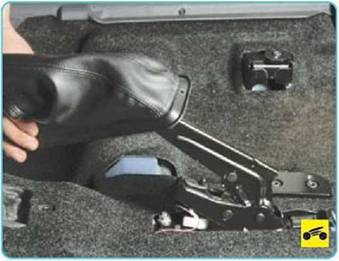

4.      Снимите декоративный чехол рычага стояночного тормоза (см. «Снятие и установка рычага приво­да стояночного тормоза», с. 243).





5.      Отсоедините колодку провода от выключателя сигнальной лампы включения стояночного тормоза.

6.      Поднимите рычаг стояночного тормоза на 4 щелчка...





7.      ...и заверните регулировочную гайку до момента полного затор­маживания задних колес.

8.      Опустите вниз рычаг стояноч­ного тормоза и проверьте легкость вращения задних колес. При за­трудненном вращении немного от­верните регулировочную гайку.

9.      Установите автомобиль на ко­леса.

10. Установите декоративный че­хол рычага стояночного тормоза и облицовку тоннеля пола.







Fiat Albea. ЗАМЕНА ЗАДНИХ ТРОСОВ ПРИВОДА СТОЯНОЧНОГО ТОРМОЗА



Задний трос привода стояночного тормоза заменяйте при его чрезмер­ном вытягивании (невозможности регулировки стояночного тормоза), механических повреждениях жил троса или его оболочки.

Вам потребуются: баллонный ключ, отвертки с плоским и кре­стообразным лезвием, пассати­жи, молоток, бородок.

ПРИМЕЧАНИЕ

Каждый тормозной механизм задних колес приводится отдельным тросом.

Показан процесс снятия и установки ле­вого троса. Правый трос снимают и ус­танавливают аналогично.

1.      Установите автомобиль на эс­такаду или смотровую канаву, уста­новите противооткатные упоры под передние колеса. Ослабьте за­тяжку колесных болтов на стоящем на земле автомобиле. Домкратом приподнимите заднюю часть авто­мобиля и установите на надежные опоры.

2.      В салоне автомобиля снимите облицовку тоннеля пола (см. «Сня­тие и установка облицовки тоннеля пола», с. 323) и декоративный чехол рычага стояночного тормоза (см. «Снятие и установка рычага приво­да стояночного тормоза», с. 243).

3.      Ослабьте натяжение тросов привода, отвернув регулировоч­ную гайку (см. «Регулировка приво­да стояночного тормоза», с. 241).

4.      Снимите заднее колесо со сто­роны заменяемого троса.





5.      Снимите тормозной барабан

(см. «Снятие и установка тормоз­ного барабана», с. 247).

6.      Снимите тормозные колодки заднего тормозного механизма

(см. «Замена тормозных колодок тормозного механизма заднего колеса», с. 238).







8.       ...и протолкните трос через от­верстие щита.





9.       Разожмите хомут крепления троса привода стояночного тормо­за к балке задней подвески...

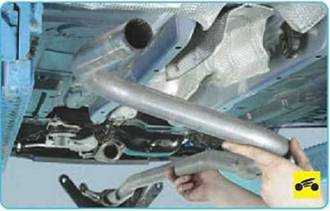

11.  Снимите промежуточную тру­бу системы выпуска отработавших газов (см. «Снятие и установка промежуточной трубы», с. 137)...





12.    ...и ее термоэкран (см. «Снятие и установка термоэкранов», с. 138).

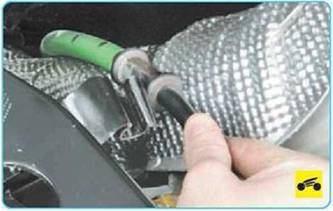

13.    Отведите в сторону защитный чехол наконечника заднего троса

и,  оттянув трос с оболочкой в на­правлении, показанном стрелкой...





14.    ...выведите наконечник обо­лочки из прорези кронштейна.

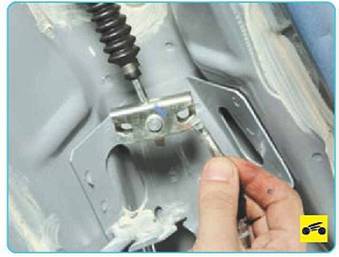

15.    Отсоедините от уравнителя наконечник заднего троса приво­да, выведя его из прорези уравни­теля.



16.    Аналогично отсоедините вто­рой трос от уравнителя.

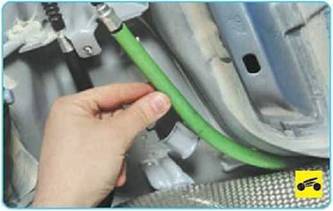

17.      Извлеките трос из кронштей­на кузова.





18.      Извлеките втулку троса при­вода стояночного тормоза из крон­штейна балки задней подвески.

19.      Аналогично снимите трос привода стояночного тормоза с правой стороны.

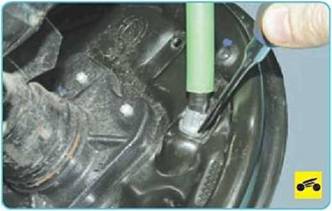

20.      Установите трос привода сто­яночного тормоза в порядке, об­ратном снятию, запрессовав нако­нечник оболочки троса в отверстие щита тормозного механизма зад­него колеса.

21.      Отрегулируйте стояночную тормозную систему (см. «Регули­ровка привода стояночного тормо­за», с. 241).
