Fiat Albea. СНЯТИЕ И УСТАНОВКА ПРИВОДОВ ПЕРЕДНИХ КОЛЕС



Приводы передних колес снима­ют для замены при повреждении или для замены шарниров. Кроме того, необходимость их снятия возникает при получении доступа к другим агрегатам.



Вам потребуются: торцовые ключи «на 17», «на 22», «на 32», ключи «на 12», «на 19», шести­гранник «на 10», молоток, боро­док, ключ для болтов колес, съемник шаровых шарниров, монтажная лопатка.







надежные опоры, подложите про­тивооткатные упоры («башмаки») под задние колеса, снимите деко­ративный колпак и левое колесо.





2.    Слейте масло из коробки пере­дач (см. «Проверка уровня и замена масла в коробке передач», с. 164).

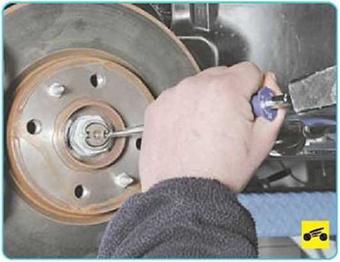

3.    С помощью бородка расконт- рите гайку ступицы.

4.    Установите колесо на ступицу и зафиксируйте его по меньшей мере двумя болтами. Опустите ав­томобиль.

ПРЕДУПРЕЖДЕНИЯ

При отворачивании гайки ступицы авто­мобиль должен стоять на земле! Ослабляйте и затягивайте гайки креп­ления колес только на автомобиле, сто­ящем на земле.





5.    Ослабьте затяжку гайки ступи­цы колеса.

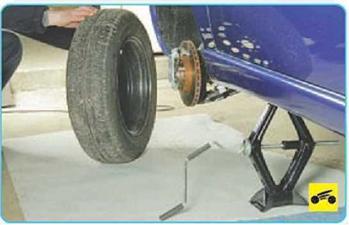

6.    Поднимите и установите пе­реднюю часть автомобиля на опо­ры. Снимите колесо.





7.  Отверните гайку ступицы и сни­мите гайку.





Если вы работаете на подъемнике, ус­танавливать колесо для отворачивания гайки ступицы необязательно. Попро­сите помощника нажать и удерживать нажатой педаль тормоза автомобиля в момент отворачивания гайки ступицы.

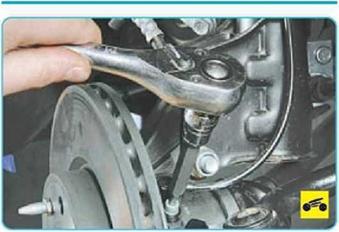

8.  Выверните болт крепления дат­чика частоты вращения колеса...





9.  ...и извлеките его из отверстия в кулаке.

ПРИМЕЧАНИЕ_______________

Обратите внимание на то, что датчик ус­тановлен с силиконовой смазкой. Пе­ред установкой удалите старую и нане­сите новую смазку.

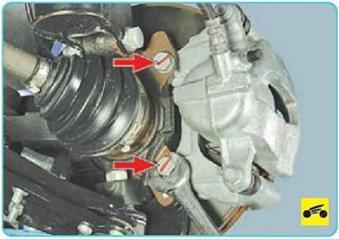

10.    Выверните два болта крепле­ния направляющей колодок...

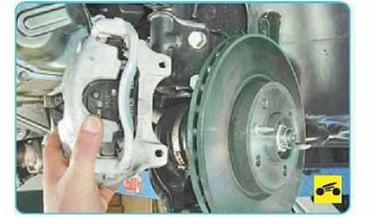

11.    ...и отведите от тормозного диска суппорт в сборе, не отсоеди­няя тормозной шланг (см. «Замена суппорта тормозного механизма переднего колеса в сборе с на­правляющей колодок», с. 236).

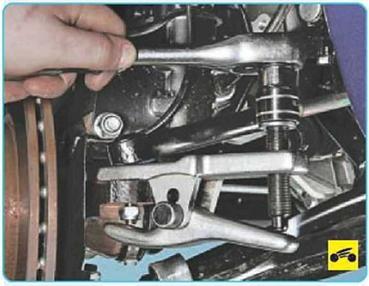

13.      Установите съемник и вы- прессуйте палец наконечника ру­левой тяги...





14.      ...и извлеките его из отвер­стия в рычаге поворотного кулака.

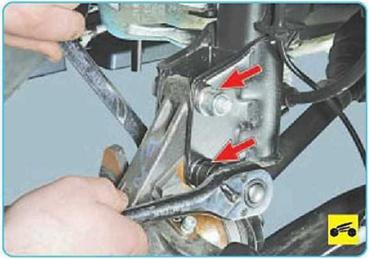

15.      Удерживая от проворачива­ния, отверните гайки болтов креп­ления поворотного рычага к крон­штейну амортизаторной стойки.

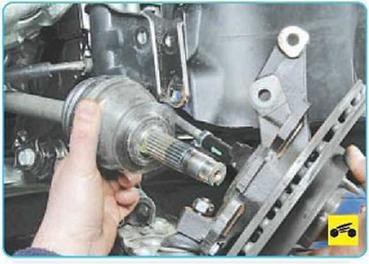

16.      Отведите поворотный кулак с тормозным диском в сторону и извлеките из ступицы наружный шарнир привода левого переднего колеса.

При затрудненном выведении хвосто­вика наружного шарнира аккуратно, не повреждая резьбы, выбейте его из ступицы молотком через выколотку или деревянный брусок подходящего размера.

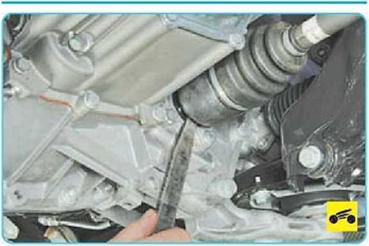

17.      Уперев монтажную лопатку в картер коробки передач, выпрес- суйте внутренний шарнир привода из полуосевой шестерни...

ПРЕДУПРЕЖДЕНИЕ

При пользовании монтажной лопаткой при выпрессовке внутреннего шарнира из шестерни полуоси коробки передач не повредите картер коробки передач и шарнир.

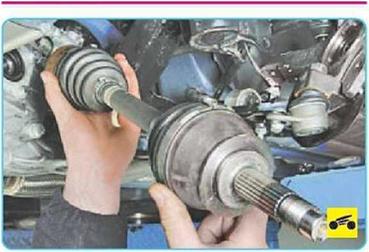

18.      ...и снимите привод левого переднего колеса с автомобиля.

19.      Аналогично снимите правый привод.

20.      Для установки привода лево­го колеса введите шлицевый хвос­товик корпуса внутреннего шарни­ра в сальник полуоси и немного проверните вал привода, что­бы совпали шлицы хвостовика шарнира и шестерни полуоси.

21.      Введите шлицевый хвостовик корпуса наружного шарнира в сту­пицу колеса, навинтите гайку ступи­цы до упора, не затягивая ее окон­чательно.

22.      Резким движением запрес­суйте привод с поворотным кула­ком и тормозным диском в шестер­ню полуоси до момента фиксации привода стопорным кольцом.

23.      Аналогично запрессуйте пра­вый привод.

24.     Навинтите гайки ступиц пра­вого и левого переднего колеса до упора.

25.           Присоедините поворотные кулаки к кронштейнам амортиза- торных стоек и затяните болты гай­ками крепления.

26.     Установите колеса и заверни­те гайки их крепления до упора, не затягивая окончательно.

27.     Установите автомобиль на ко­леса, сняв с опор, и затяните гайки ступиц.

28.     Затяните гайки крепления ко­лес (см. «Замена колеса», с. 60).

29.           Установите декоративные колпаки колес (см. «Замена коле­са», с. 60).

30.     После установки всех деталей залейте масло в коробку передач (см. «Проверка уровня и замена масла в коробке передач», с. 164).
