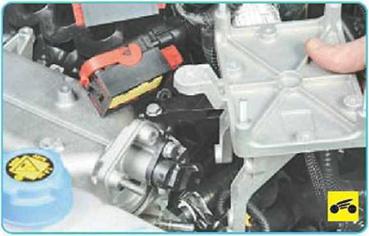

44.      ...снимите держатель с крон­штейна и отведите в сторону вмес­те со жгутами.





45.      Отсоедините колодку жгута проводов отдатчика фазы, сдвинув замок фиксатора (желтого цвета) и нажав на фиксатор колодки.





46.      Сожмите фиксаторы наконеч­ника шланга от расширительного бачка системы охлаждения...





47.               ...и       отсоедините      шланг

от штуцера головки блока.

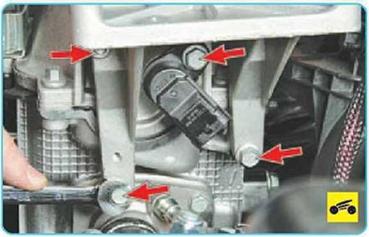

48.      Выверните три болта, отвер­ните одну гайку крепления крон­штейна блока управления двигате­лем к головке блока цилиндров...

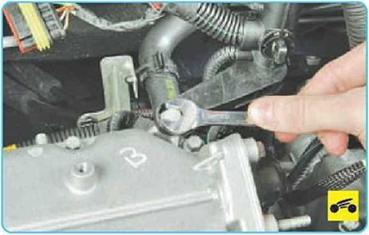

50.      Выверните болт крепления держателя моторного жгута к крыш­ке головки блока цилиндров...





51.      ...и отведите держатель вмес­те со жгутом в сторону.

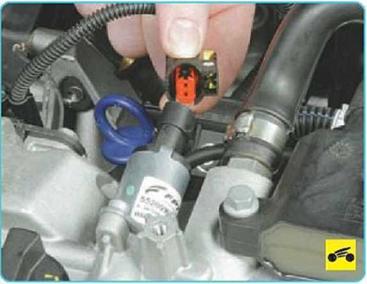

52.      Выдвиньте замок фиксатора колодки жгута проводов электро­магнитного клапана системы изме­нения фаз газораспределения...









54.      ...отсоедините колодку от кла­пана.

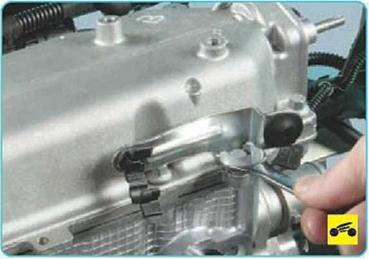

55.      Выверните болт крепления держателя переднего жгута прово­дов к крышке головки блока цилин­дров...









57.         Бокорезами перекусите за­мок хомута крепления отводящего шланга...

ПРИМЕЧАНИЕ__________________

Хомут крепления шланга одноразового использования.
