Daewoo Matiz. Система управления двигателем 1,0 л - часть 1

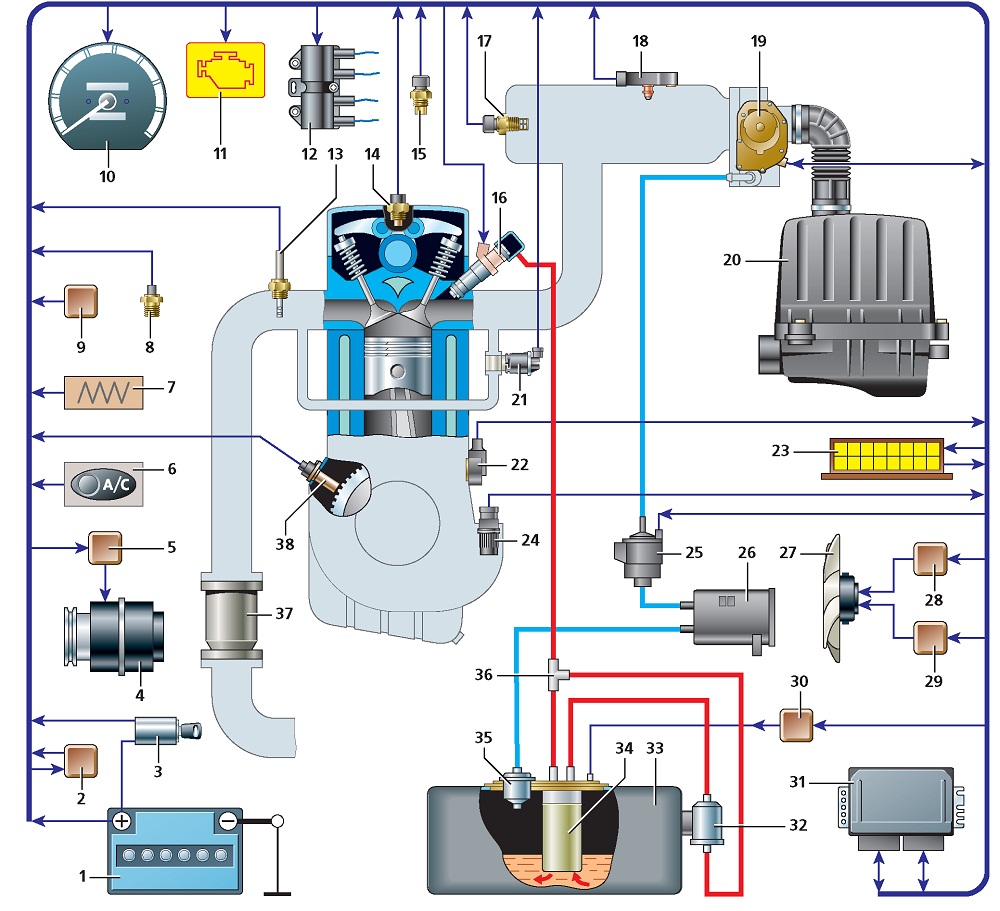

Схема системы управления двигателем: 1 — аккумуляторная батарея; 2 — главное реле; 3 — выключатель зажигания; 4 — компрессор кондиционера; 5 — реле компрессора кондиционера; 6 — выключатель кондиционера; 7 — термовыключатель кондиционера; 8 — датчик давления гидроусилителя руля; 9 — реле головного света; 10 — спидометр; 11 — контрольная лампа неисправности системы управления двигателем; 12 — блок катушек зажигания; 13 —датчик концентрации кислорода; 14 — датчик положения распределительного вала; 15 — датчик темпертуры охлаждающей жидкости; 16 — форсунка; 17 — датчик температуры воздуха во впускном трубопроводе; 18 — датчик абсолютного давления воздуха во впускном трубопроводе; 19 — блок регулятора холостого хода и датчика положения дроссельной заслонки (ДПДЗ); 20 — воздушный фильтр; 21 — клапан рециркуляции отработавших газов; 22 — датчик детонации; 23 — диагностический разъем; 24 — датчик скорости; 25 — клапан продувки адсорбера; 26 — адсорбер; 27 — электровентилятор радиатора системы охлаждения; 28 — реле низкой скорости вращения электровентилятора; 29 — реле высокой скорости вращения электровентилятора; 30 — реле топливного насоса; 31 — электронный блок управления; 32 — топливный фильтр; 33 — топливный бак; 34 — топливный модуль; 35 — гравитационный клапан; 36 — тройник; 37 — каталитический нейтрализатор отработавших газов; 38 — датчик положения коленчатого вала
ОПИСАНИЕ КОНСТРУКЦИИ
ритм) работы компьютера и калибровочные данные
(настройки). Таким образом, ППЗУ определяет важнейшие параметры работы
двигателя. Содержимое ППЗУ не изменяется при отключении питания, так как
является энергонезависимым.

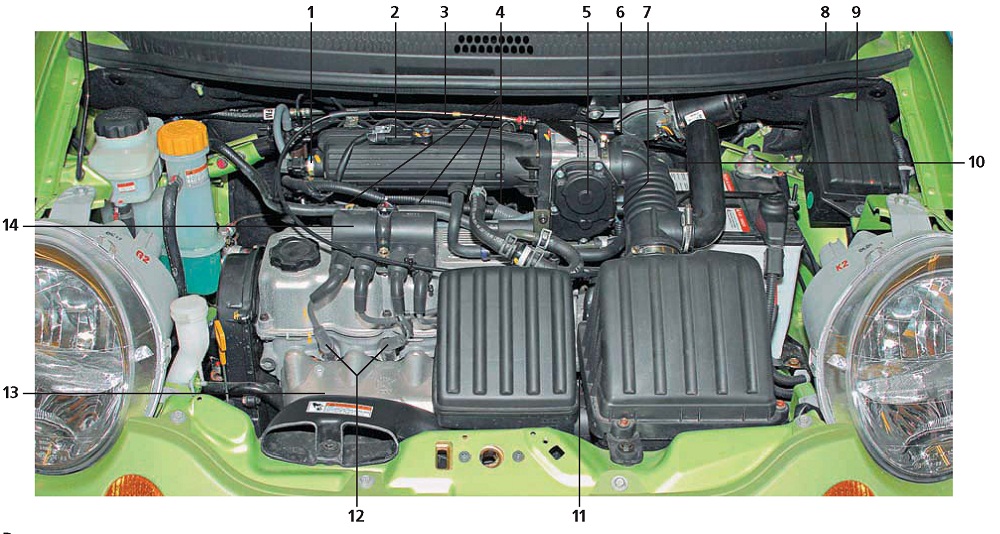

Расположение элементов системы управления
двигателем: 1 — датчик температуры воздуха во впускном трубопроводе; 2 —
датчик абсолютного давления воздуха; 3*— датчик детонации; 4* —
форсунки; 5 — блок регулятора холостого хода и ДПДЗ; 6* — датчик
температуры охлаждающей жидкости; 7* — датчик положения
распределительного вала; 8* — электронный блок управления; 9 — монтажный
блок предохранителей и реле; 10* — датчик скорости; 11* — датчик
положения коленчатого вала; 12 — свечи зажигания; 13* — датчик
концентрации кислорода; 14 — блок катушек зажигания
Также для предотвращения нестабильной работы и
остановки двигателя ЭБУ повышает обороты коленчатого вала при включении
головного света и при поступлении сигнала от датчика давления
гидроусилителя руля.
Контрольная лампа неисправности системы управления
двигателем в комбинации приборов (см. «Комбинация приборов», с. 16)
информирует водителя о появлении неполадок, но не запрещает дальнейшее
движение автомобиля. Если система управления двигателем исправна, то при
включении зажигания лампа загорается и гаснет сразу после пуска
двигателя. Если она продолжает гореть или мигает при работающем
двигателе, значит, в его системе управления имеются неисправности,
условные коды которых блок управления записывает в память (ОЗУ). Если в
дальнейшем неисправность исчезла (например, восстановился пропавший
контакт в цепи какого-либо из датчиков), лампа может погаснуть; при этом
код неисправности не стирается, а сохраняется в памяти блока управления
и может быть считан с помощью диагностического оборудования,
подключаемого к диагностическому разъему. Диагностический разъем системы
управления расположен в салоне автомобиля под вещевым ящиком. этом могут ухудшиться некоторые параметры двигателя
(мощность, приемистость, экономичность), но движение автомобиля с такими
неисправностями возможно. Датчики неремонтопригодные — при выходе из
строя их заменяют. датчика или его цепей в комбинации приборов загорается контрольная лампа неисправности системы управления двигателем.
Датчик детонации пьезоэлектрического типа установлен на задней стороне блока цилиндров в районе 2-го цилиндра. Датчик детонации призван отслеживать возникновение высокочастотных колебаний (стуков) в двигателе, появляющихся при детонационном характере сгорания топлива. При появлении таких стуков датчик подает на ЭБУ сигналы переменного напряжения, в ответ на которые ЭБУ регулирует момент зажигания для предотвращения детонации. Возникновение детонации, а также выход из строя датчика или его цепей не вызывают загорания контрольной лампы неисправности системы управления двигателем. Датчик скорости автомобиля крепится к корпусу привода, расположенного на картере коробки передач. Принцип действия датчика основан на эффекте Холла. Датчик выдает на блок управления прямоугольные импульсы напряжения (нижний уровень — не более 0,5 В, верхний — не менее 10,0 В) с частотой, пропорциональной скорости вращения ведущих колес. При неисправности датчика или его цепей контрольная лампа неисправности системы управления двигателем не загорается.
Датчик абсолютного давления (разрежения) во
впускном трубопроводе установлен сверху на впускном трубопроводе. Датчик
оценивает изменения давления во впускном трубопроводе, которые зависят
от нагрузки на двигатель и оборотов коленчатого вала, и преобразовывает
их в выходные сигналы напряжения.
Датчик температуры воздуха во впускном трубопроводе
установлен в правой части впускного трубопровода. При этом видимых изменений в работе двигателя может не быть, но возможно увеличение расхода топлива и повышение уровня токсичности отработавших газов.
Датчик концентрации кислорода (лямбда-зонд)
предназначен для контроля содержания кислорода в отработавших газах.
Кислород, содержащийся в отработавших газах, создает разность
потенциалов на выходе датчика, изменяющуюся приблизительно от 0,1 В
(много кислорода — бедная топливовоздушная смесь) до 0,9 В (мало
кислорода — богатая смесь). Получая эту информацию от датчика
концентрации кислорода, ЭБУ корректирует подачу топлива форсунками в
цилиндры так, чтобы состав отработавших газов был оптимальным для
эффективной работы каталитического нейтрализатора (при этом напряжение
на выводах датчика должно составлять около 0,5 В). Для нормальной работы
датчик концентрации кислорода должен иметь температуру не ниже 360 °С. У
холодного датчика выходной сигнал отсутствует, т. к. в этом состоянии
внутреннее электрическое сопротивление датчика очень высокое. При этом
система управления работает, не учитывая сигнал датчика концентрации
кислорода, — без обратной связи.
Для ускорения начала работы (анализа концентрации
кислорода в отработавших газах) четырехконтактные датчики имеют
встроенные нагревательные элементы. В модификации автомобиля с двумя
датчиками концентрации кислорода (четырехконтактными) один датчик
устанавливается в выпускной коллектор, а другой в промежуточную трубу,
после заднего каталитического нейтрализатора. Двухконтактный датчик не
имеет встроенного нагревательного элемента и устанавливается в выпускной
коллектор.
Датчик положения дроссельной заслонки (ДПДЗ) — резистор с переменным сопротивлением — жестко соединен с осью дроссельной заслонки. Сопротивление датчика изменяется в зависимости от положения дроссельной заслонки. ДПДЗ и регулятор холостого хода объединены в один блок, закрепленный на дроссельном узле. Проверку датчика положения дроссельной заслонки см.
в разд. «Проверка регулятора холостого хода и датчика положения
дроссельной заслонки на автомобиле с двигателем 1,0 л», с. 75. На автомобиле рекомендовано применение
неэтилированного бензина с октановым числом 92-95. С завода автомобиль с
каталитическим нейтрализатором отработавших газов выходит с калибровкой
ЭБУ под бензин с октановым числом 95. При этом выводы колодки
переключателя октанового числа не замкнуты между собой. В случае
заправки автомобиля бензином с октановым числом ниже 92 следует
установить перемычку между выводами колодки. При этом ЭБУ скорректирует
угол опережения зажигания и подачу топлива.
зажигания представляет собой два одинаковых высоковольтных трансформатора. Свечные провода 1-го и 4-го цилиндров подключены к высоковольтным выводам одной катушки, 2-го и 3-го цилиндров — к другой. Таким образом искры одновременно проскакивают в двух цилиндрах (1-4 или 2-3) — в одном в конце такта сжатия (рабочая искра), в другом в конце такта выпуска (холостая). Блок катушек зажигания неремонтопригоден и при выходе его из строя заменяется новым.
