Chevrolet Lanos (2011+). Двигатель 1,5i

Описание конструкции

Силовой агрегат (вид спереди по ходу автомобиля): 1 — каталитический нейтрализатор отработавших газов; 2 — кронштейн компрессора кондиционера; 3 — теплозащитный кожух выпускного коллектора; 4 — кронштейн правой опоры силового агрегата; 5 — ремень привода генератора; 6 — задняя крышка привода ГРМ; 7 — головка блока цилиндров; 8 — крышка головки блока цилиндров; 9 — дроссельный узел; 10 — клапан рециркуляции; 11 — впускной коллектор; 12 — крышка маслозаливной горловины; 13 — катушка зажигания; 14 — указатель уровня масла (масляный щуп); 15 — датчик температуры охлаждающей жидкости; 16 — подводящая труба насоса охлаждающей жидкости; 17 — маховик; 18 — масляный фильтр; 19 — блок цилиндров; 20 — поддон картера; 21 — наконечник высоковольтного провода

Двигатель бензиновый, четырехтактный, четырехцилиндровый, рядный, восьмиклапанный, с верхним расположением распределительного вала. Расположен в моторном отсеке поперечно. Порядок работы цилиндров: 1-34-2, отсчет — от шкива привода вспомогательных агрегатов. Система питания — фазированный распределенный впрыск топлива (нормы токсичности Евро-3).
Двигатель с коробкой передач и сцеплением образуют силовой агрегат — единый блок, закрепленный в моторном отсеке на трех эластичных резинометаллических опорах. Правая опора крепится к кронштейну, расположенному на передней стенке блока цилиндров, а левая и задняя — к кронштейнам картера коробки передач.

Справа на двигателе (по ходу движения автомобиля) расположены:
привод газораспределительного механизма и насоса охлаждающей жидкости (зубчатым ремнем), привод генератора и насоса гидроусилителя руля (поликлиновым ремнем), привод компрессора кондиционера (клиновым ремнем), масляный насос, термостат, датчик положения коленчатого вала. Слева расположены: катушка зажигания и датчик температуры охлаждающей жидкости.


Спереди: выпускной коллектор,

масляный фильтр, указатель уровня масла, свечи зажигания, компрессор кондиционера (справа внизу).

Сзади: впускной коллектор с дроссельным узлом, топливная рампа с форсунками, клапан рециркуляции отработавших газов, генератор, стартер, датчик недостаточного давления масла, клапан продувки адсорбера, датчик фаз, датчик детонации, подводящая труба насоса охлаждающей жидкости, датчик указателя температуры охлаждающей жидкости.

Блок цилиндров отлит из чугуна, цилиндры расточены непосредственно в блоке. Рубашка охлаждения и масляные каналы выполнены в теле блока цилиндров.


Двигатель (вид сзади по ходу автомобиля): 1 — пробка маслосливного отверстия; 2 — поддон картера; 3 — маховик; 4 — блок цилиндров; 5 — датчик детонации; 6 — труба вентиляции картера; 7 — подводящая труба насоса охлаждающей жидкости; 8 — головка блока цилиндров; 9 — регулятор давления топлива; 10 — катушка зажигания; 11 — крышка маслозаливной горловины; 12 — впускной коллектор; 13 — регулятор холостого хода; 14 — датчик положения дроссельной заслонки; 15 — задняя крышка привода ГРМ; 16 — датчик фаз; 17 — генератор; 18 — ремень привода генератора; 19 — кронштейн генератора; 20 — датчик положения коленчатого вала; 21 — датчик недостаточного давления масла; 22 — клапан продувки адсорбера

Двигатель (вид слева по ходу автомобиля): 1 — маховик; 2 — блок цилиндров; 3 — каталитический нейтрализатор; 4 — выпускной коллектор; 5 — указатель уровня масла; 6 — головка блока цилиндров; 7 — датчик температуры охлаждающей жидкости; 8 — катушка зажигания; 9 — крышка маслозаливной горловины; 10 — клапан рециркуляции отработавших газов; 11 — впускной коллектор; 12 — регулятор давления топлива; 13 — топливная рампа; 14 — форсунка; 15 — клапан продувки адсорбера; 16 — подводящая труба насоса охлаждающей жидкости

Двигатель (вид справа по ходу автомобиля): 1 — поддон картера; 2 — шкив привода вспомогательных агрегатов; 3 — пробка маслосливного отверстия; 4 — ремень привода генератора; 5 — нижняя крышка привода ГРМ; 6 — кронштейн генератора; 7 — генератор; 8 — натяжная планка ремня привода генератора; 9 — дроссельный узел; 10 — клапан рециркуляции; 11 — датчик указателя температуры охлаждающей жидкости; 12 — крышка маслозаливной горловины; 13 — крышка головки блока цилиндров; 14 — верхняя крышка привода ГРМ; 15 — шкив насоса гидроусилителя руля; 16 — кронштейн правой опоры силового агрегата; 17 — каталитический нейтрализатор; 18 — кронштейн компрессора кондиционера; 19 — натяжной ролик ремня привода компрессора кондиционера

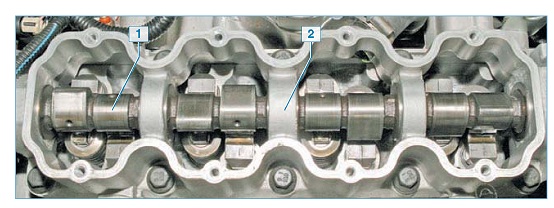

Головка блока цилиндров (крышка головки блока снята): 1 - распределительный вал; 2 - корпус подшипников распределительного вала

В нижней части блока цилиндров расположены пять опор коренных подшипников коленчатого вала со съемными крышками, которые крепятся к блоку специальными болтами. Отверстия в блоке цилиндров

под подшипники обрабатываются с установленными крышками, поэтому крышки не взаимозаменяемы и промаркированы на наружной поверхности номерами (счет от шкива привода ГРМ).

Коленчатый вал — из высокопрочного чугуна, с пятью коренными и четырьмя шатунными шейками. Вал снабжен восемью противовесами -► (1 , отлитыми заодно с ним. Вкладыши коренных и шатунных подшипников коленчатого вала стальные, тонкостенные, с антифрикционным покрытием. Коренные и шатунные шейки коленчатого вала соединяют каналы -► (2 , расположенные в теле вала. Осевое перемещение коленчатого вала ограничено двумя вкладышами с упорными буртиками третьего коренного подшипника. На переднем конце (носке) коленчатого вала установлены: зубчатый шкив привода газораспределительного механизма (ГРМ) и шкив привода вспомогательных агрегатов. К фланцу коленчатого вала шестью болтами прикреплен маховик
-► 3 . Он отлит из чугуна и имеет напрессованный стальной зубчатый венец для пуска двигателя стартером.

Шатуны — кованые стальные, двутаврового сечения. Своими нижними головками шатуны соединены через вкладыши с шатунными шейками коленчатого вала, а верхними головками — через поршневые пальцы с поршнями. Поршни — из алюминиевого сплава. Отверстие под поршневой палец смещено относительно оси симметрии поршня на 0,7 мм к задней стенке блока цилиндров. В верхней части поршня проточены три канавки под поршневые кольца -► (4 . Два верхних поршневых кольца — компрессионные, а нижнее — маслосъемное.

Поршневые пальцы стальные, трубчатого сечения. В отверстиях поршней пальцы установлены с зазором, а в верхних головках шатунов — с натягом (запрессованы). Головка блока цилиндров отлита из алюминиевого сплава, общая для всех четырех цилиндров.


Головка центрируется на блоке двумя втулками и крепится десятью болтами.

Между блоком и головкой блока цилиндров установлена уплотнительная прокладка. На передней стороне головки блока цилиндров расположены окна выпускных каналов, а на задней стороне — окна впускных каналов. Свечи зажигания ввернуты в резьбовые отверстия головки блока цилиндров. В головку блока цилиндров запрессованы седла и направляющие втулки клапанов. Клапан закрывается под действием одной пружины. Нижним концом она опирается на шайбу, а верхним — на тарелку, удерживаемую двумя сухарями. Сложенные вместе сухари имеют форму усеченного конуса, а на их внутренней поверхности выполнены буртики, входящие в проточки на стержне клапана. Приводит клапаны в движение распределительный вал. Распределительный вал чугунный, вращается на пяти опорах (подшипниках) в алюминиевом корпусе подшипников, который крепится к верхней части головки блока цилиндров. Привод распределительного вала — зубчатым ремнем от коленчатого вала. Клапаны приводятся в действие кулачками распределительного вала через нажимные рычаги, которые одним плечом опираются на гидрокомпенсаторы зазора -►5 , а другим через направляющие шайбы — на стержни клапанов. Применение гидрокомпенсаторов в приводе клапанов уменьшает шум газораспредели-тельного механизма, а также исключает его обслуживание.

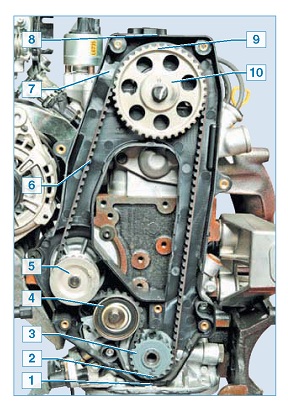

Привод газораспределительного механизма: 1 — метка на задней крышке привода ГРМ; 2 — метка на зубчатом шкиве коленчатого вала; 3 — зубчатый шкив коленчатого вала; 4 — натяжной ролик; 5 — зубчатый шкив насоса охлаждающей жидкости; 6 — ремень; 7 — задняя крышка привода; 8 — метка на задней крышке привода ГРМ; 9 — метка на зубчатом шкиве распределительного вала; 10 — зубчатый шкив распределительного вала


Смазка двигателя - комбинированная. Под давлением масло подается к коренным и шатунным подшипникам коленчатого вала, парам «опора - шейка распределительного вала» и гидрокомпенсаторам. Давление в системе создает масляный насос с шестернями внутреннего зацепления и редукционным клапаном. Масляный насос прикреплен к блоку цилиндров с правой стороны. Ведущая шестерня насоса установлена на двух лысках носка коленчатого вала. Насос через маслоприемник забирает масло из поддона картера и через масляный фильтр подает его в главную магистраль блока цилиндров, от которой отходят масляные каналы к коренным подшипникам коленчатого вала и канал подвода масла к головке блока цилиндров. Масляный фильтр - полнопоточный, неразборный, снабжен перепускным и противодренажным клапанами. Разбрызгиванием масло подается на поршни, стенки цилиндров и кулачки распределительного вала. Излишнее масло через каналы головки блока цилиндров стекает в поддон картера. Система вентиляции картера — принудительная, закрытого типа.
Система предназначена для уменьшения выброса вредных веществ из картера двигателя в атмосферу. Благодаря разрежению во впускном коллекторе газы из картера двигателя по вентиляционному шлангу попадают под крышку головки блока цилиндров. Пройдя через маслоотделитель, расположенный в крышке головки блока, картерные газы очищаются от частиц масла и попадают во впускной тракт двигателя по шлангам двух контуров: основного и контура холостого хода, и затем — в цилиндры. Через шланг основного контура картерные газы отводятся на режимах частичных и полных нагрузок работы двигателя в пространство перед дроссельной заслонкой. Через шланг контура холостого хода газы отводятся в пространство за дроссельной заслонкой, как на режимах частичных и полных нагрузок, так и на режиме холостого хода.

Системы управления двигателем, питания, охлаждения и выпуска отработавших газов описаны в соответствующих главах.
