Kia Ceed. Электросхема - Система салонного электрохромного зеркала заднего вида

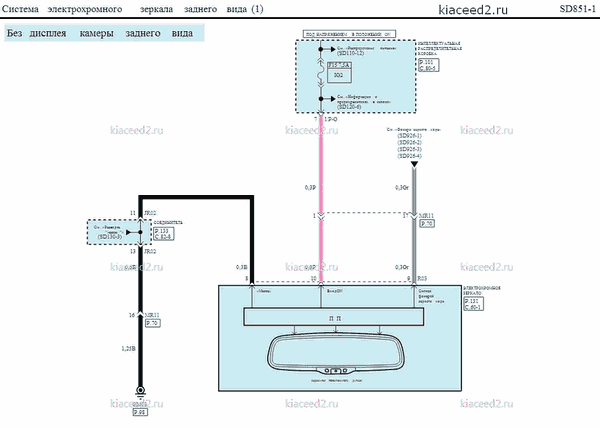

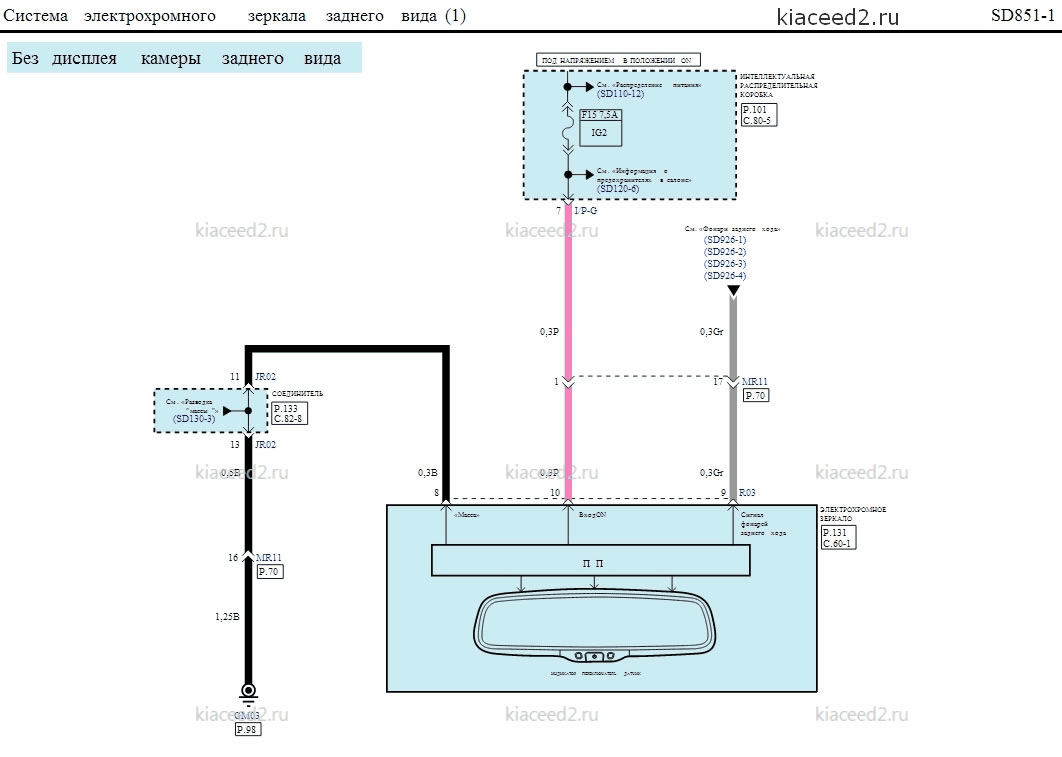

Без дисплея камеры заднего вида

электрическая схема зеркала без дисплея камеры заднего вида

электрическая схема зеркала без дисплея камеры заднего вида

С дисплеем камеры заднего вида (3 двери / 5 дверей)

электросхема зеркала с камеройзаднего вида

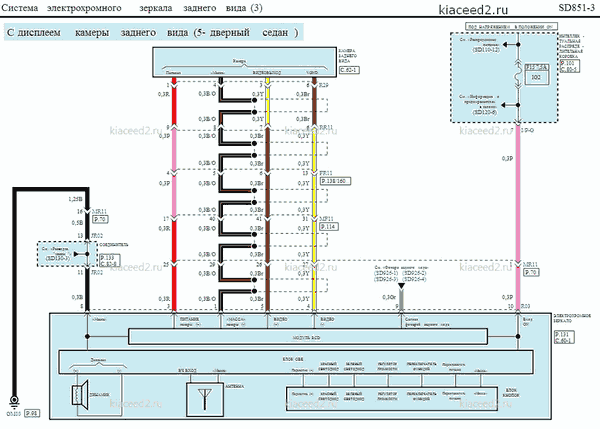

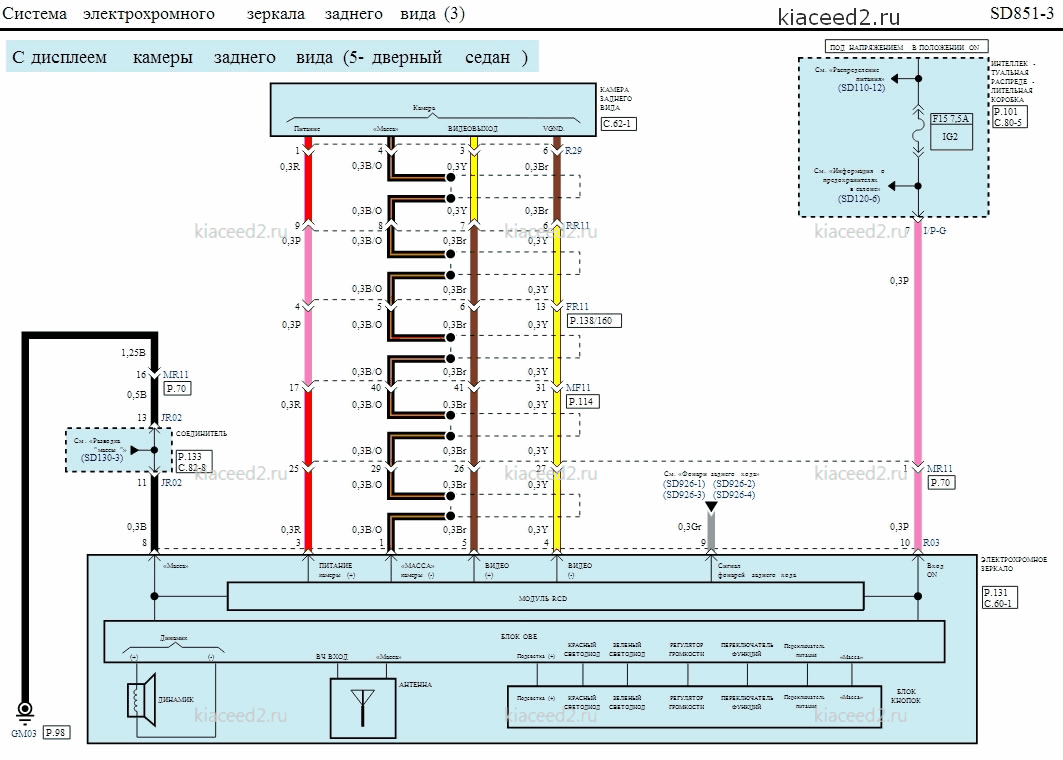

С дисплеем камеры заднего вида (5-дверный седан)

схема салонного зеркала заднего вида
