Kia Ceed. Фары головного света - устройство

УЗЛЫ И ДЕТАЛИ

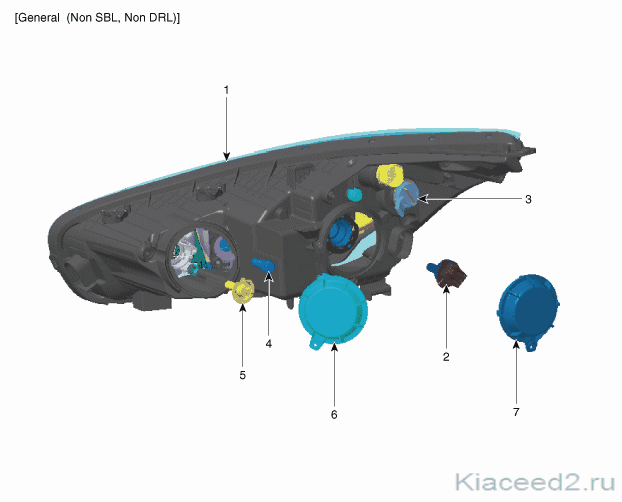

блок-фара


1. Линза и корпус узла передней фары
2. Лампа фары ближнего света
3. Лампа указателя поворота
4. Лампа габаритного огня
 		 5. Лампа фары дальнего света
6. Пылезащитная крышка (дальний свет)
7. Пылезащитная крышка (ближний свет)

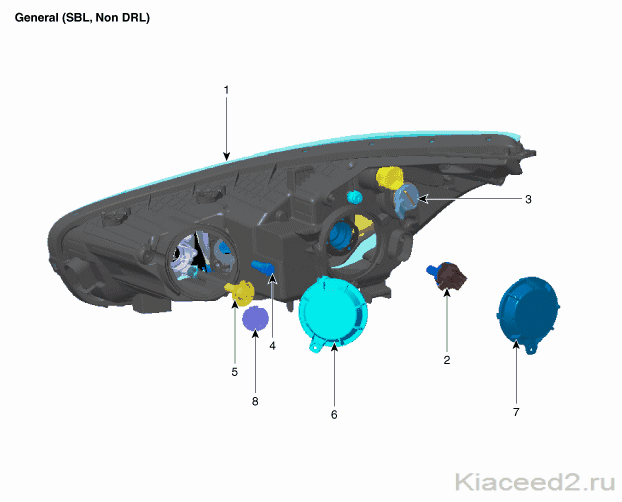

1. Линза и корпус узла передней фары
2. Лампа фары ближнего света
3. Лампа указателя поворота
4. Лампа габаритного огня
 		 5. Лампа фары дальнего света
6. Пылезащитная крышка (дальний свет)
7. Пылезащитная крышка (ближний свет)
8. Стационарная лампа освещения на поворотах

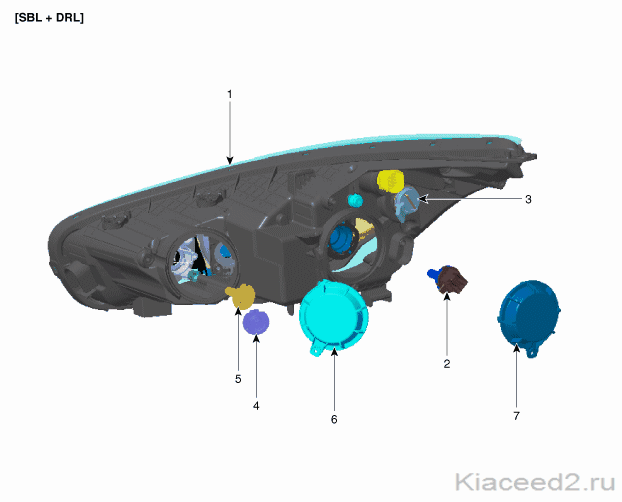

1. Линза и корпус узла передней фары
2. Лампа фары ближнего света
3. Лампа указателя поворота
4. Стационарная лампа освещения на поворотах
 		 5. Лампа фары дальнего света
6. Пылезащитная крышка (дальний свет)
7. Пылезащитная крышка (ближний свет)

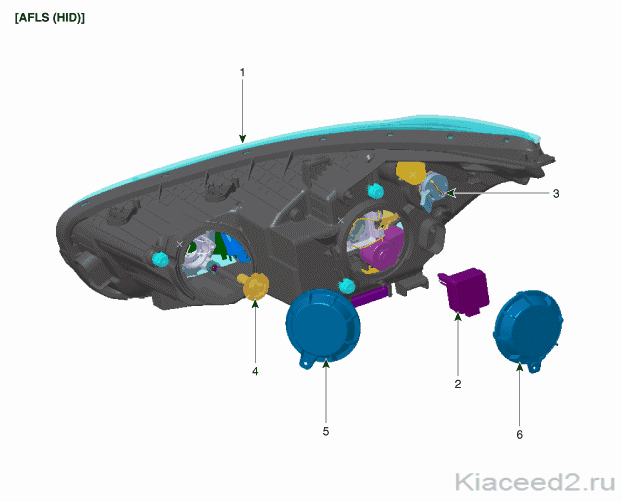

1. Линза и корпус узла передней фары
2. Лампа электрическая ближнего света (разрядная лампа высокой интенсивности) и зажигатель.
3. Лампа указателя поворота
 		 4. Лампа фары дальнего света
5. Пылезащитная крышка (дальний свет)
6. Пылезащитная крышка (ближний свет)



Kia Ceed.  Передняя фара HID
 1. Лампа
  (1) Элементы
Ксенон: ксенон активизирует начальную реакцию для быстрого излучения света.
Молибденовые электрод: анодное образование дуги
Металлические галоидные соли: компонент для создания цвета
  (2) Принцип излучения света
Когда ксенон и галоидные соли разряжаются на молибденовый анод в капсуле, излучается свет.
 2. Электрод-зажигатель
Электрод-зажигатель (А) – это электромагнитный преобразователь, который получает ток от балласта и увеличивает напряжение для зажигания дуги в любой среде.




 3. Балласт
  (1) Балласт (А) подает постоянное высокое напряжение на электрод-зажигатель для инициализации разряда в источнике.




  (2) Балласт подает стабильное питание в лампу и на электрод-зажигатель во время зажигания дуги и во время ее нормального состояния.
 4. Устойчивость
  (1) Устойчивость к вибрации вследствие отсутствия нити накаливания.
  (2) Не работает при смене полярности.
  (3) Не работает, если входное напряжение не входит в диапазон 10 – 16 В.
  (4) Не работает при коротком замыкании.
  (5) Не работает, если лампа перегорает.
