Kia Ceed. Проверка системы и устройства "Умный ключ"
Проверка системы
Самодиагностика с помощью GDS
Неисправности системы программируемых ключей можно быстро обнаружить
с помощью сканера GDS. GDS быстро управляет приводом для контроля
входных/выходных значений, а также для самодиагностики.
Ниже приведены основные неисправности системы SMART KEY.
|
1. Ошибка
входного сигнала блока SMART KEY. |
|
2. Неисправность
блока SMART KEY. |
|
3. Ошибка
выходного сигнала блока SMART KEY. |
Следующие три диагностических решения являются основными для
большинства случаев.
|
1. Ошибка
входного сигнала блока SMART KEY: диагностика выключателей |
|
2. Неисправность
блока SMART KEY: диагностика связи |
|
3. Ошибка
выходного сигнала блока SMART KEY: диагностика выходных сигналов
антенн и выключателей |
Диагностика выключателей
|
1. Подсоедините
кабель GDS к диагностическому разъему в нижней части передней
панели водителя. Включите сканер GDS. |

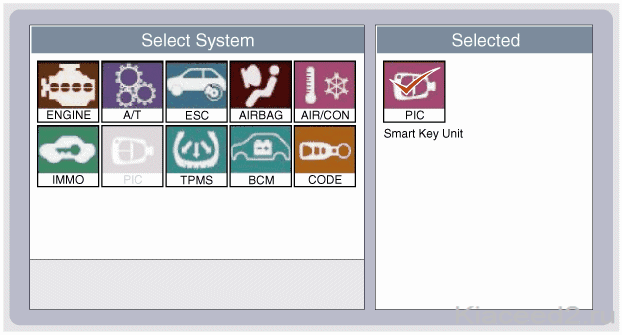

2. Выберите
модель автомобиля, затем выберите систему SMART KEY.

|
|
3. Выберите
пункт «SMART KEY unit» (блок системы программируемых ключей). |
4. После
переключения режима на IG выберите пункт «Current data» (текущие
данные).

|

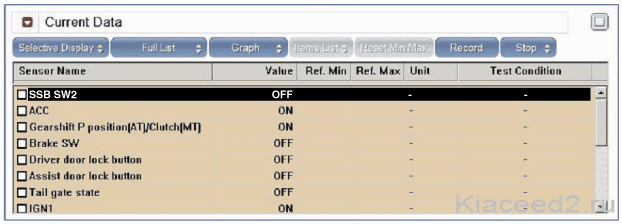

5. После
запуска процесса «Current data» сканер отображает состояние всех
выключателей.
Сообщение на экране
|
Описание
|
Передний левый переключатель
|
ON: нажата кнопка на ручке двери водителя.
|
Передний правый переключатель
|
ON: нажата кнопка на ручке двери пассажира.
|
Переключатель отпирания крышки/двери багажника
|
ВКЛ.: Нажата кнопка отпирания двери/крышки багажника.
|
Gear P Position
|
ON: рычаг переключения передач находится в положении «P».
|
Зажигание 1
|
ON: переключатель зажигания находится в режиме IG.
|
ACC
|
ON: переключатель зажигания находится в режиме ACC.
|
Кнопка запуска двигателя
|
ON: нажата кнопка запуска двигателя.
|
External Buzzer
|
ON: включен внешний звуковой сигнал.
|
|

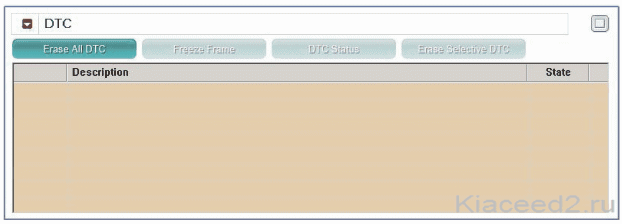

Диагностика связи с помощью GDS (самодиагностика)
|
1. Диагностика
связи предназначена для проверки работы всех связанных между
собой компонентов. |
|
2. Подсоедините
кабель GDS к диагностическому разъему в нижней части передней
панели водителя. |
3. Включите
зажигание и выберите пункт «DTC» (Коды неисправности системы).

|

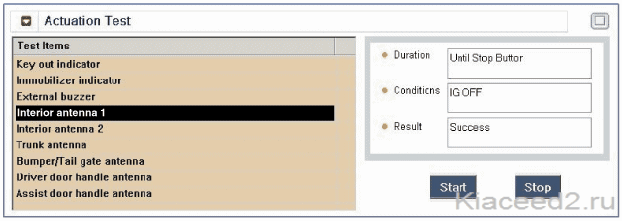

Диагностика активизации антенн
|
1. Подсоедините
кабель GDS к диагностическому разъему в нижней части передней
панели водителя. |

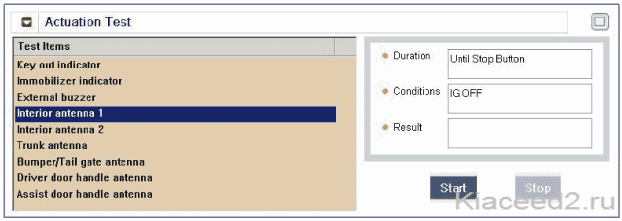

2. После
переключения режима на IG выберите пункт «ACTUATION TEST»
(проверка активизации).

|
3. Разместите
смарт-ключ рядом с соответствующей антенной и активизируйте ее с
помощью GDS.

|
|
4. Если
светодиод на программируемом брелке SMART KEY мигает, брелок в
порядке |
|
5. Если
светодиод не мигает, проверьте напряжение батареи брелка. |
6. Активизация
антенн
|
• |
INTERIOR Antenna 1 (1 внутренняя антенна)
|
|
• |
INTERIOR Antenna 2 (2 внутренняя антенна)
|
|
• |
Антенна крышки/двери багажника
|
|
• |
DRV_DR Antenna (антенна в двери водителя)
|
|
• |
AST_DR Antenna (антенна в двери пассажира)
|
|

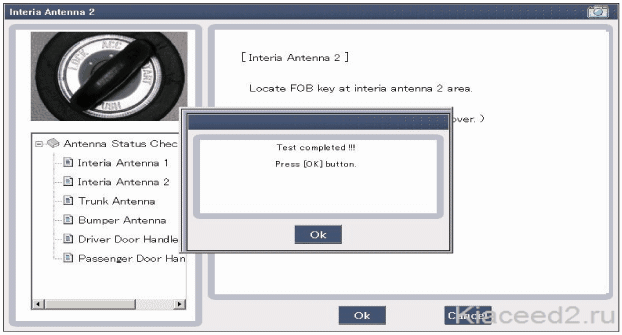

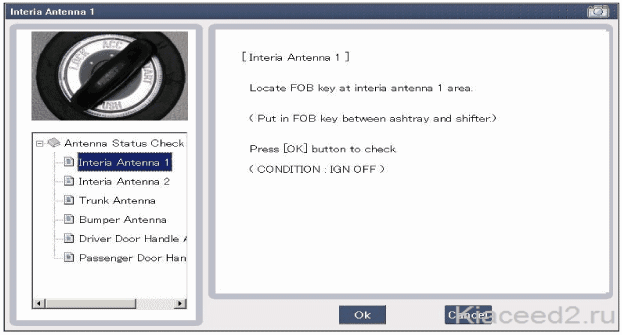

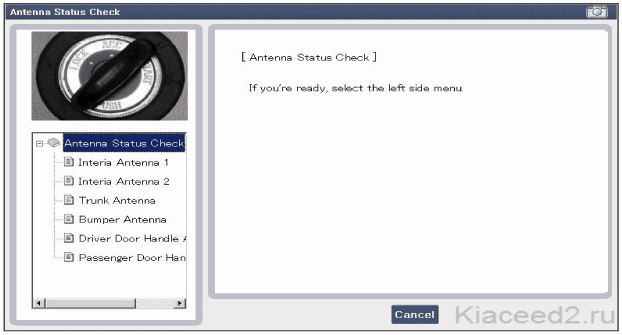

Проверка состояния антенн
|
1. Подсоедините
кабель GDS к диагностическому разъему в нижней части передней
панели водителя. |
2. Выберите
пункт «Antenna Status Check» (Проверка состояния антенн).

|
3. Включите
зажигание и выберите пункт «Antenna Status Check» (Проверка
состояния антенн).

|
4. Разместите
смарт-ключ рядом с соответствующей антенной и активизируйте ее с
помощью GDS.


|
|
5. Если
смарт-ключ функционирует нормально, то соответствующая антенна,
сам смарт-ключ (прием, передача) и внешний приемник в порядке. |
6. Состояние
антенн
|
• |
INTERIOR Antenna 1 (1 внутренняя антенна)
|
|
• |
INTERIOR Antenna 2 (2 внутренняя антенна)
|
|
• |
Антенна крышки/двери багажника
|
|
• |
DRV_DR Antenna (антенна в двери водителя)
|
|
• |
AST_DR Antenna (антенна в двери пассажира)
|
|

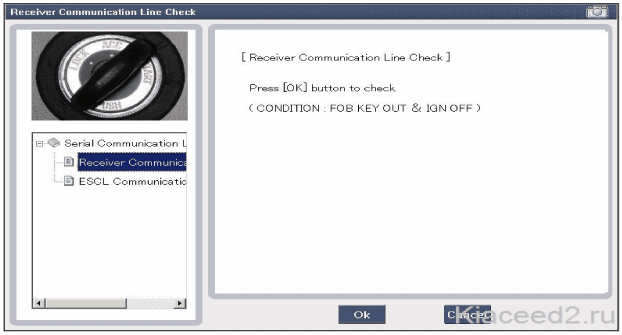

Проверка состояния последовательной связи
|
1. Подсоедините
кабель GDS к диагностическому разъему в нижней части передней
панели водителя. |
2. Выберите
пункт «Serial Communication Line Check» (Проверка линии
последовательной связи).

|
3. Включите
зажигание и выберите пункт «Receiver Communication Line Check»
(Проверка линии связи с приемником).

|
|
4. Проверьте
последовательную связь с помощью GDS. |
|
5. Если
смарт-ключ функционирует нормально, то связь блока системы
смарт-ключей и внешнего приемника в порядке. |
6. Если
брелок SMART KEY не работает надлежащим образом, проверьте
следующие элементы.
|
• |
Отсоединение или отсутствие ответной реакции от
линии связи внешнего приемника.
|
|
• |
Отсоединение линии связи внешнего приемника и
соединение с «массой».
|
|
Проверка активизации внутренних антенн
1. Разместите
брелок SMART KEY в указанной затемненной области и проверьте
включение режима IG.

|
|
2. Если
режим включается, антенна в порядке. |
|
3. Проверьте
включение режима IG с помощью внутренних антенн. |
4. Разместите
брелок SMART KEY в указанной затемненной области и активизируйте
антенну. Проверьте, мигает ли светодиод брелка.

|
5. Если
светодиод не мигает, проверьте соответствующую антенну.

|

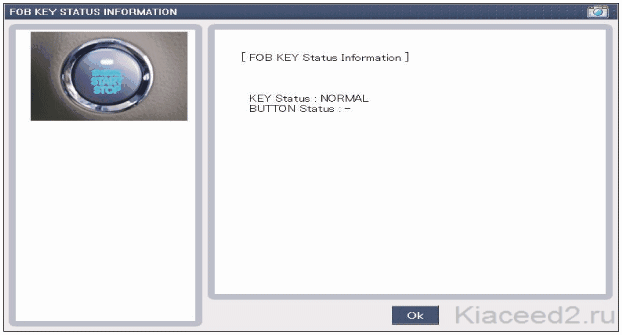

Проверка состояния брелока
|
1. Подсоедините
кабель GDS к диагностическому разъему в нижней части передней
панели водителя. |
2. Включите
зажигание и выберите пункт «FOB KEY STATUS INFO» (Информация о
состоянии брелока).


|

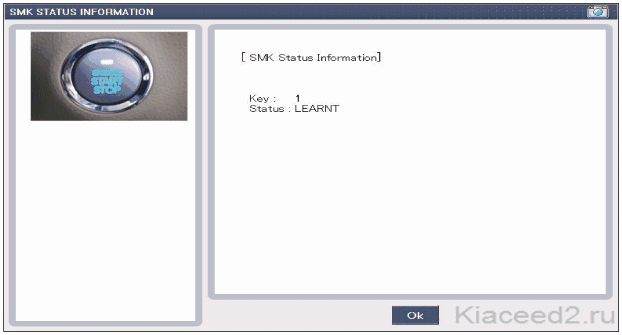

Проверка состояния системы смарт-ключей
|
1. Подсоедините
кабель GDS к диагностическому разъему в нижней части передней
панели водителя. |
2. Включите
зажигание и выберите пункт «SMK STATUS INFO» (Информация о
состоянии системы смарт-ключей).


|

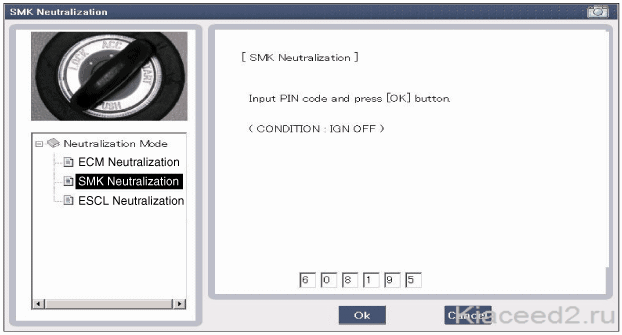

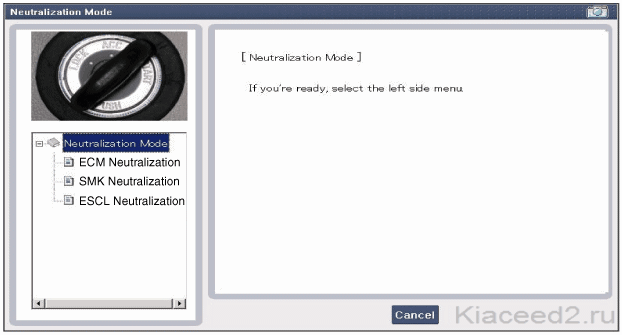

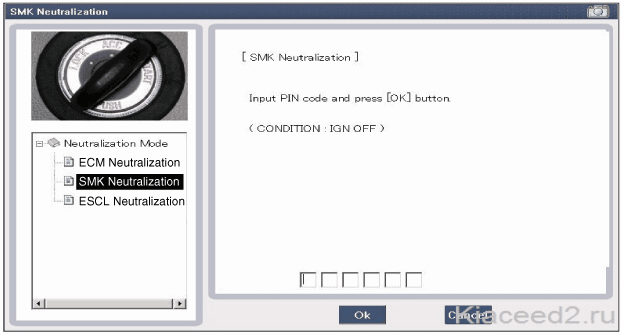

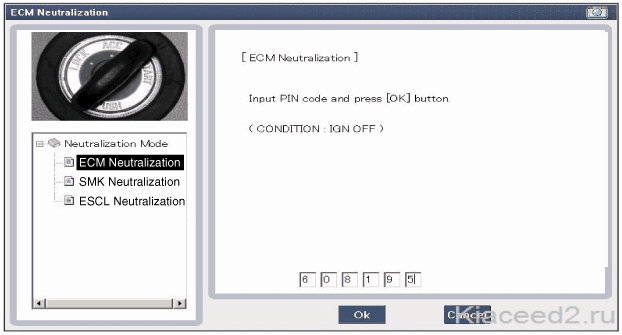

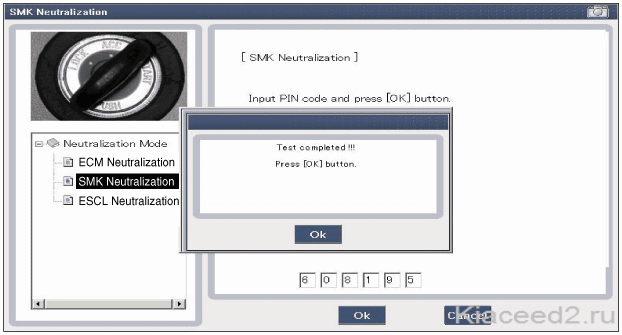

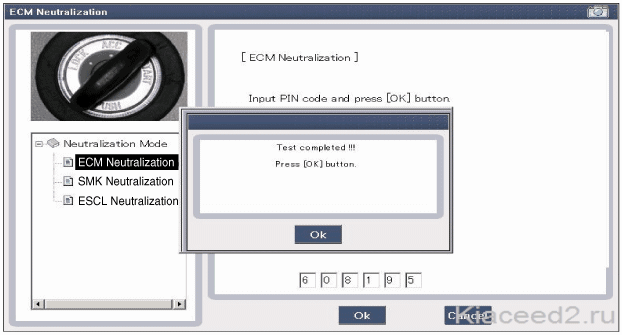

Проверка состояния нейтрализации
|
1. Подсоедините
кабель GDS к диагностическому разъему в нижней части передней
панели водителя. |
2. Включите
зажигание и выберите пункт «Neutralization mode» (режим
нейтрализации).







|
Список входных переключателей
№
|
НАИМЕНОВАНИЕ ИЗДЕЛИЯ
|
БЛОК
|
1
|
Переключатель 2 КНОП.ПУСК
|
-
|
2
|
ACC
|
-
|
3
|
IGN1
|
-
|
4
|
Положение «P» рычага переключения передач
|
-
|
5
|
ТОРМОЗНОЙ ПЕРЕКЛЮЧАТЕЛЬ
|
-
|
6
|
Кнопка блокирования передней левой двери
|
-
|
7
|
Кнопка блокирования передней правой двери
|
-
|
8
|
Переключатель отпирания крышки/двери багажника
|
-
|
9
|
Напряжение аккумуляторной батареи
|
-
|
10
|
Напряжение генератора
|
-
|
11
|
Индикатор отсутствия ключа
|
-
|
12
|
Контрольная лампа иммобилайзера
|
-
|
13
|
External Buzzer
|
-
|
Список исполнительных устройств
№
|
НАИМЕНОВАНИЕ ИЗДЕЛИЯ
|
Состояние
|
1
|
Индикатор иммобилайзера
|
Ключ в замке зажигания в положении ON (Вкл.)
Двигатель не работает
|
2
|
External Buzzer
|
Ключ в замке зажигания в положении ON (Вкл.)
Двигатель не работает
|
3
|
Активна 1-я внутренняя антенна
|
Ключ в замке зажигания в положении ON (Вкл.)
Двигатель не работает
|
4
|
Активна 2-я внутренняя антенна
|
Ключ в замке зажигания в положении ON (Вкл.)
Двигатель не работает
|
5
|
Антенна багажника/крышки багажника работает
|
Ключ в замке зажигания в положении ON (Вкл.)
Двигатель не работает
|
6
|
Активна антенна бампера
|
Ключ в замке зажигания в положении ON (Вкл.)
Двигатель не работает
|
7
|
Активна антенна двери водителя
|
Ключ в замке зажигания в положении ON (Вкл.)
Двигатель не работает
|
8
|
Активна антенна двери пассажира
|
Ключ в замке зажигания в положении ON (Вкл.)
Двигатель не работает
|
Проверка устройства "умный ключ"
Устройство Умный ключ
Выключатель программируемых ключей
Антенна
Концевой выключатель открытого положения двери багажного отделения
1. Проверьте
наличие электропроводности между клеммами выключателя отпирания
крышки/двери багажника.

|
2. Если
электрическая непрерывность не соответствует указанной,
проверьте выключатель.

|
Снятие
Устройство Умный ключ
|
1. Отсоедините
отрицательную клемму аккумуляторной батареи. |
|
2. Снять
корпус ящика для перчаток. |
3. Выверните
винт и отверните гайки, отсоедините разъем и снимите блок
электронных ключей (А).

|
Внутренняя антенна № 1
|
Примечание:
Проявляйте осторожность во избежание нанесения царапин на
переднюю панель и другие детали.
|
|
1. Отсоедините
отрицательную клемму аккумуляторной батареи. |
|
2. Снимите
центральную нижнюю часть передней панели. |
3. Отсоедините
разъем, выверните 1 винта и снимите внутреннюю антенну № 2.

|
Внутренняя антенна № 2
|
Примечание:
Проявляйте осторожность во избежание нанесения царапин на
переднюю панель и другие детали.
|
|
1. Отсоедините
отрицательную клемму аккумуляторной батареи. |
|
2. Снимите
напольную консоль. |
3. Отсоедините
разъем, выверните 2 винта и снимите внутреннюю антенну № 2.

|
Антенна крышки/двери багажника
|
1. Отсоедините
отрицательную клемму аккумуляторной батареи. |
|
2. Снимите
заднюю поперечную обивку. |
3. Отсоедините
разъем, выверните 2 винта и снимите антенну крышки/двери
багажника (А).

|
Внешняя антенна бампера
|
1. Отсоедините
отрицательную клемму аккумуляторной батареи. |
|
2. Снимите
узел балки заднего бампера. |
3. Отсоедините
разъем, выверните 2 винта и снимите антенну заднего бампера.

|
Пищалка
|
1. Отсоедините
отрицательную клемму аккумуляторной батареи. |
|
2. Снимите
левую переднюю фару. |
3. Отсоедините
разъем и снимите зуммер (А).

|
Наружная ручка двери
|
1. Отсоедините
отрицательную клемму аккумуляторной батареи. |
|
2. Снимите
заглушку отверстия (B) и выверните болт крепления. |
3. Снимите
крышку (A) внешней ручки передней двери.

|
4. Снимите
внешнюю ручку (A) передней двери, выдвинув ее назад.

|
5. Отсоедините
разъем (A) внешней ручки передней двери.

|
Концевой выключатель открытого положения двери багажного отделения
|
1. Отсоедините
отрицательную клемму аккумуляторной батареи. |
2. Выверните
винты и демонтируйте направляющую панель (A).

|
3. Выверните
винты и отсоедините разъем переключателя (A) открытия крышки
багажника.

|
Установка
Устройство Умный ключ
|
1. Установите
блок системы программируемых ключей. |
|
2. Подсоедините
разъем и установите блок программируемых ключей. |
|
3. Установите
корпус ящика для перчаток. |
|
4. Подсоедините
отрицательный (-) вывод аккумуляторной батареи и проверьте
систему программируемых ключей. |
Внутренняя антенна № 1
|
1. Установите
внутреннюю антенну № 1. |
|
2. Установите
центральную нижнюю часть передней панели. |
|
3. Подсоедините
отрицательный (-) вывод аккумуляторной батареи и проверьте
систему программируемых ключей. |
Внутренняя антенна № 2
|
1. Установите
внутреннюю антенну № 2. |
|
2. Установите
узел напольной консоли. |
|
3. Подсоедините
отрицательный (-) вывод аккумуляторной батареи и проверьте
систему программируемых ключей. |
Антенна крышки/двери багажника
|
1. Установите
антенну крышки/двери багажника. |
|
2. Установите
обшивку задней поперечины. |
|
3. Подсоедините
отрицательный (-) вывод аккумуляторной батареи и проверьте
систему программируемых ключей. |
Внешняя антенна бампера
|
1. Установите
внешнюю антенну бампера. |
|
2. Установите
балку заднего бампера и бампер. |
|
3. Подсоедините
отрицательный (-) вывод аккумуляторной батареи и проверьте
систему программируемых ключей. |
Пищалка
|
1. Установите
устройство подачи звукового сигнала. |
|
2. Установите
левую переднюю фару. |
|
3. Подсоедините
отрицательный (-) вывод аккумуляторной батареи и проверьте
систему программируемых ключей. |
Наружная ручка двери
|
1. Установите
внешнюю ручку двери. |
|
2. Установите
обивку двери. |
|
3. Подсоедините
отрицательный (-) вывод аккумуляторной батареи и проверьте
систему программируемых ключей. |
Датчик открытия крышки/двери багажника
|
1. Установите
выключатель отпирания крышки багажника. |
|
2. Установите
на место направляющую панель. |
|
3. Подсоедините
отрицательный (-) вывод аккумуляторной батареи и проверьте
систему программируемых ключей. |
содержание ..
100
101
102
103
104
105
106
107
108
109 ..
|
