Киа Сид. Электросхема - Система управления АКПП

схема управления автоматической коробкой передач

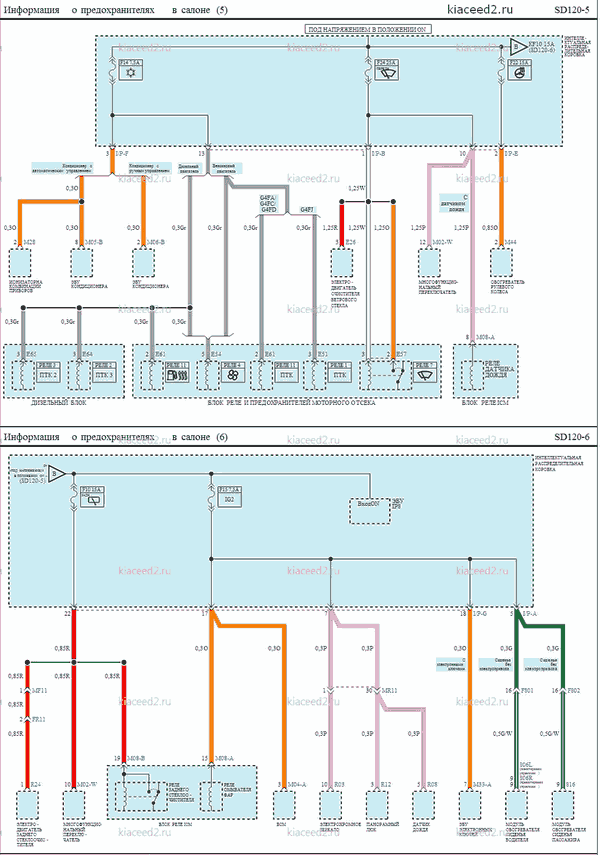

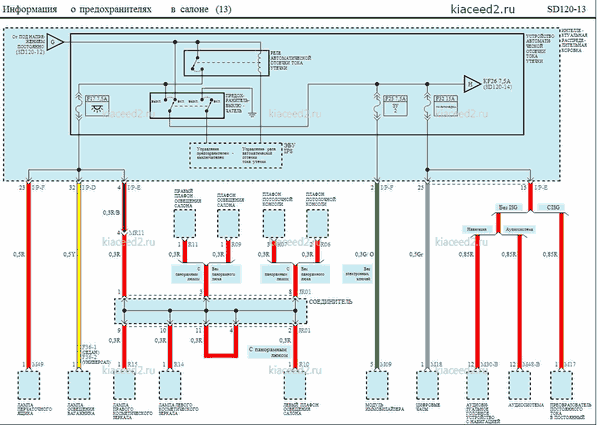

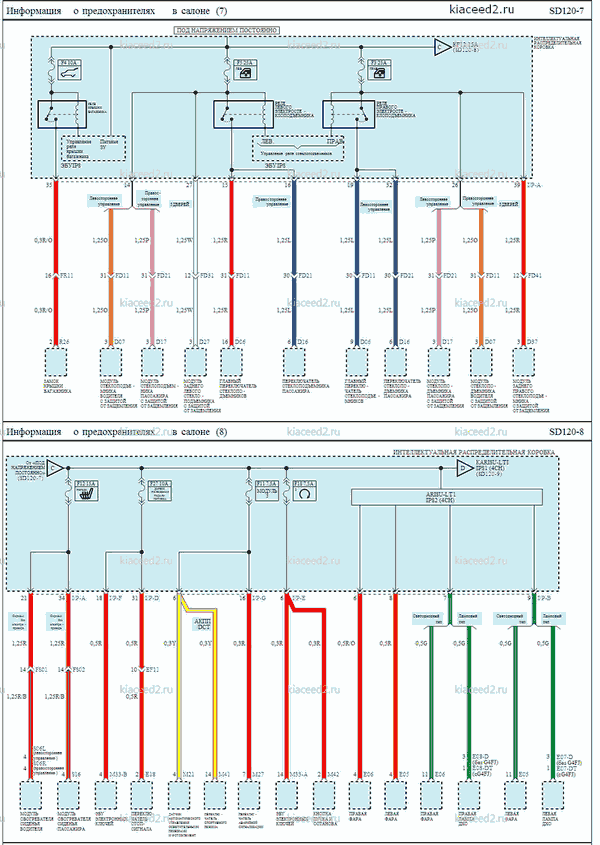

Электросхема - Информация о предохранителях в салоне, интеллектуальная распределительная коробка

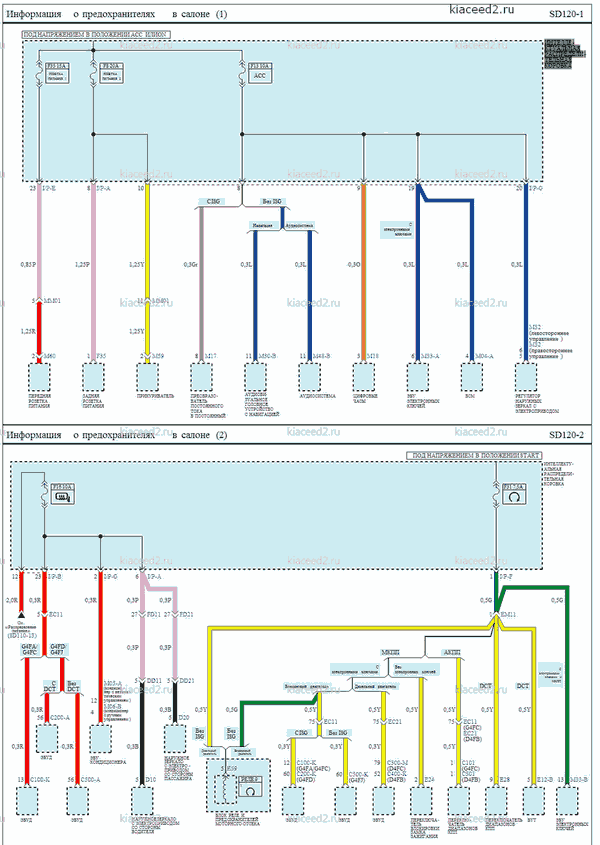

схема интеллектуального блока

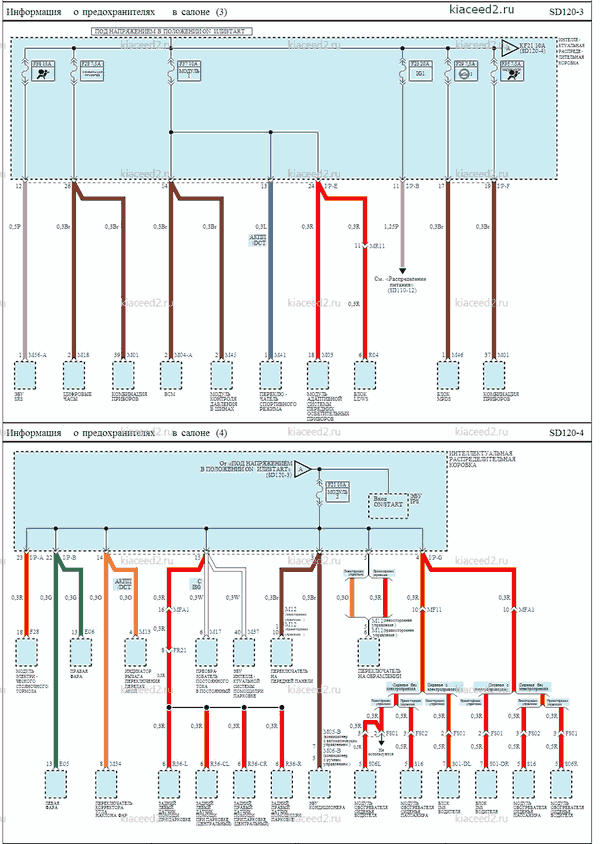

электрическая схема блока реле и предохранителей в салоне

принципиальная электросхема блока реле салона
