Киа Сид. Подрулевой переключатель - проверка, снятие, установка

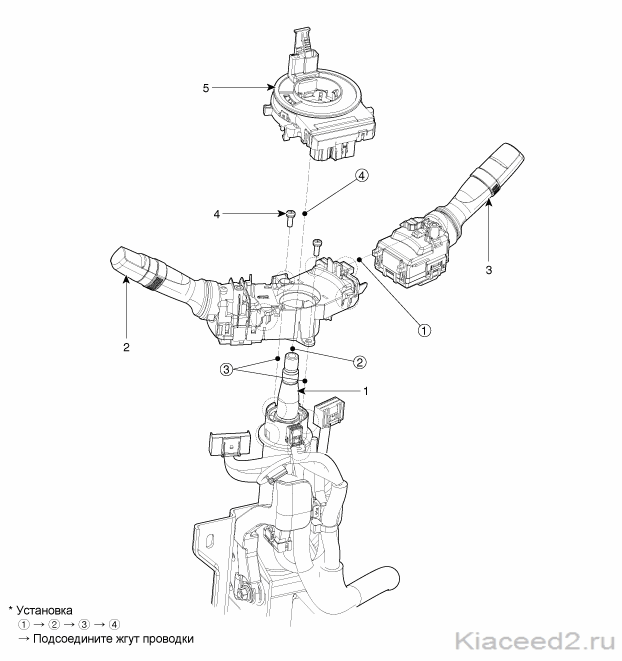

1. Рулевая колонка
2. Переключатель осветительных приборов
3. Переключатель стеклоочистителя

4. Винт
5. Пружинный контакт

Составляющие компоненты (2)

Тех. характеристики

Позиции		Технические характеристики
Номинальное напряжение		12 В постоянного тока
Рабочий диапазон температур		-22~+176°F (-30°C~+80°C)
Номинальная нагрузка	Переключатель света фар	Высокий уровень: 0,2 А (нагрузка на реле) Низкий уровень: 0,2 А (нагрузка на реле) Мигание дальним светом фар: 0,2 А (нагрузка на реле)
	Освещение и выключатель автоматического освещения	Осветительные приборы: 0,2 А (нагрузка на реле)
	ПЕРЕКЛЮЧАТЕЛЬ УКАЗАТЕЛЕЙ ПОВОРОТОВ	6,6 А (нагрузка на лампу)
	Выключатель передних и задних противотуманных фар	0,2 А (нагрузка на реле)
	Переключатель управления стеклоочистителями	Низкий, высокий уровень: 4,5 А (нагрузка на электродвигатель) Периодическое включение: 0,22 ± 0,05 А (нагрузка на реле) Блокировка: не более 28 А (нагрузка электродвигателя) Туман: 4,0 А (нагрузка на электродвигатель) Омыватель: 4,0 А (нагрузка на электродвигатель)
	СТЕКЛООЧИСТИТЕЛЬ И ОМЫВАТЕЛЬ ЗАДНЕГО СТЕКЛА	Стеклоочиститель: 1 А (нагрузка на реле) Омыватель: 4,0 А (нагрузка на электродвигатель)

Проверка

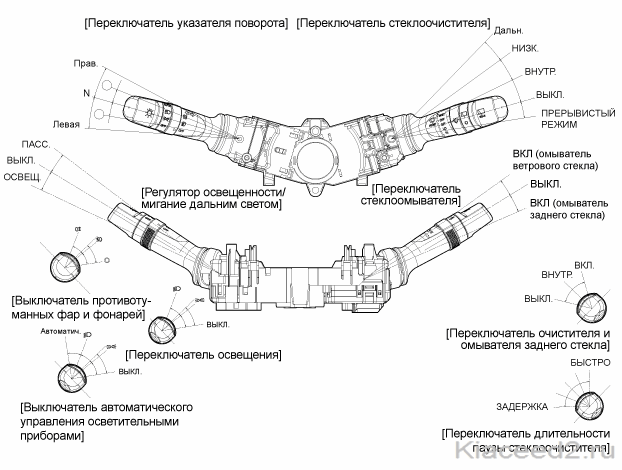

ПРОВЕРКА ТЕХНИЧЕСКОГО СОСТОЯНИЯ ВЫКЛЮЧАТЕЛЯ ОСВЕТИТЕЛЬНЫХ ПРИБОРОВ

Убедитесь, что при каждом положении многофункционального переключателя между указанными ниже контактами имеется электрическая непрерывность. Если электрическая непрерывность не соответствует спецификации, замените многофункциональный переключатель.

ВЫКЛЮЧАТЕЛЬ ОСВЕТИТЕЛЬНЫХ ПРИБОРОВ (АВТОМАТИЧЕСКОЕ ВКЛЮЧЕНИЕ ОСВЕЩЕНИЯ)

ВЫКЛЮЧАТЕЛЬ ОСВЕТИТЕЛЬНЫХ ПРИБОРОВ

ПЕРЕКЛЮЧАТЕЛЬ СВЕТА ФАР

HU: дальний свет фар

HL: ближний свет фар

P: переключатель для мигания светом фар

ПЕРЕКЛЮЧАТЕЛЬ УКАЗАТЕЛЕЙ ПОВОРОТОВ

Задний противотуманный фонарь

Передняя и задняя противотуманные фары

ПРОВЕРКА ТЕХНИЧЕСКОГО СОСТОЯНИЯ ПЕРЕКЛЮЧАТЕЛЯ СТЕКЛООЧИСТИТЕЛЕЙ И ОМЫВАТЕЛЯ ВЕТРОВОГО СТЕКЛА

ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ СТЕКЛООЧИСТИТЕЛЯМИ

ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ СТЕКЛООМЫВАТЕЛЕМ

Переключатель заднего стеклоочистителя

Переключатель управления омывателем заднего стекла

Проверка (с помощью сканера GDS)

1. Проверьте входные/выходные сигналы BCM многофункционального переключателя с помощью сканера GDS. Если сигналы отличаются от стандартных, замените лампу или переключатель стеклоочистителя.

2. Если необходима диагностика многофункционального выключателя, выбрать модель и «BCM».

3. Для получения текущих значений входных/выходных сигналов BCM выбрать «Current DATA» (текущие данные). Меню содержит значения входных/выходных сигналов BCM: питание, лампы указателей поворота/лампы тормоза, передние фары, двери, замки, внешние зеркала, стеклоочиститель, автоматическое включение осветительных приборов, передатчики и т. п.

4. Для выполнения принудительной проверки входных эксплуатационных сигналов BCM выбрать «ACTUATION TEST» (проверка активизации).

Снятие

1. Отсоедините отрицательную клемму аккумуляторной батареи.

2. Снимите рулевое колесо.

3. Снимите нижнюю/верхнюю панель кожуха рулевой колонки.

4. Снимите пружинный контакт.

5. Отсоединить разъем (A) переключателя осветительных приборов и разъем (В) выключателя стеклоочистителя и стеклоомывателя.

6. Если необходимо снять только выключатель (А) стеклоочистителя и стеклоомывателя, нажмите на фиксатор выключателя стеклоочистителя, не снимая рулевое колесо и пружинный контакт.

7. Выверните два винта и снимите узел (А) многофункционального переключателя.

Установка

1. Установите многофункциональный выключатель.

2. Установите пружинный контакт.

3. Установите верхний и нижний кожухи рулевой колонки.

4. Установите рулевое колесо.

Примечание:

Убедиться, что разъемы многофункционального выключателя правильно подключены.
