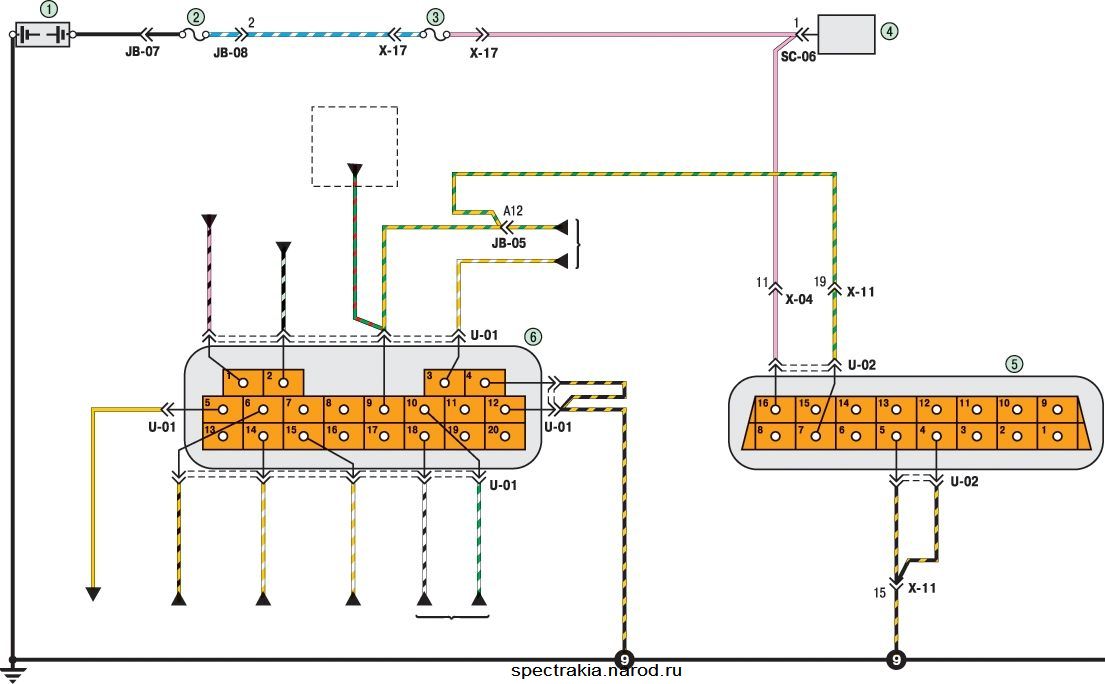

Киа Спектра. Электросхема - Диагностические колодки (для автомат КПП)

1 - аккумулятор; 2 - плавкая вставка BTN (30 А); 3 - предохранитель ECU B+ (10 А); 4 - соединительная колодка; 5 - колодка диагностики системы OBD-II; 6 - колодка диагностики системы управления двигателем
