Снятие замка и наружной ручки задней двери Лада Ларгус

Работу проводим при замене замка и наружной ручки.

Операции показываем на левой двери. Замок и ручка правой двери снимаются аналогично.

Снимаем обивку двери (см. «Снятие обивки задней двери», с. 245).

Снимаем направляющую стекла (см. «Снятие стекла задней двери», с. 247).

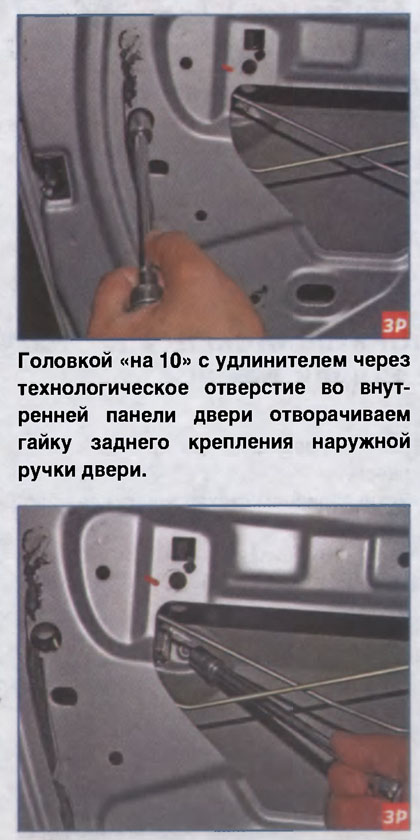

Тем же инструментом отворачиваем

гайку переднего крепления наружной

ручки двери

Замок задней двери с тягами, наружной и внутренней ручками: 1 - замок с электроприводом; 2 - тяга наружной ручки; 3 - наружная ручка; 4 - тяга внутренней ручки 5 - тяга блокировки замка; 6 - тяга блокировки замка с кнопкой; 7 - внутренняя ручка; 8 - промежуточный рычаг

Длина тяги наружной ручки может изменяться за счет накатанных на ней витков.

После установки наружной ручки и замка, тяга ручки защелкивается в требуемом положении металлическим фиксатором, при этом рычаги замка и ручки должны находиться в свободном положении.
