Снятие подрулевых переключателей Лада Ларгус

Снятие подрулевых переключателей и соединителя переключателей с барабанным устройством спирального кабеля Лада Ларгус

Работу проводим при замене подрулевых переключателей, соединителя переключателей с барабанным устройством, а также при снятии рулевой колонки и панели приборов. Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.

Для снятия подрулевых переключателей...

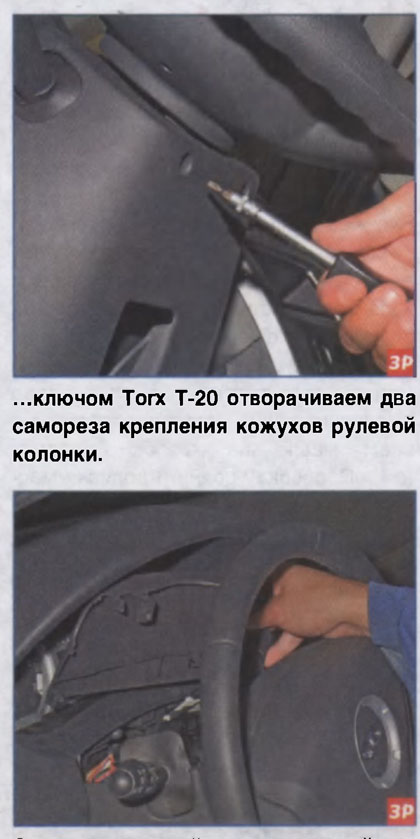

Снимаем верхний кожух рулевой колонки, преодолевая сопротивление четырех фиксаторов.

проводим через отверстия в бобышках корпуса соединителя подрулевых переключателей (для наглядности показано на снятых кожухах и соединителе подрулевых переключателей).

Для снятия соединителя переключателей с барабанным устройством устанавливаем передние колеса в положение, соответствующее прямолинейному движению автомобиля. Снимаем рулевое колесо (см. «Снятие рулевого колеса», с. 175).

Снимаем кожухи рулевой колонки, как показано выше.

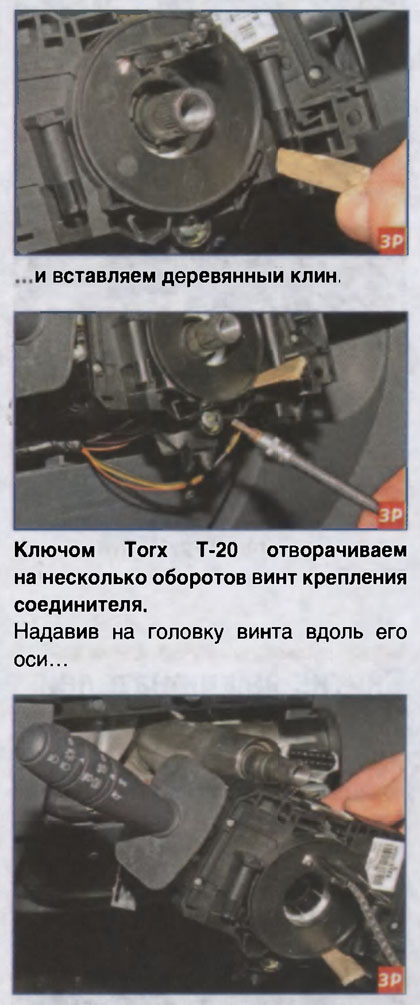

Перед снятием соединителя с рулевой колонки (для удобства последующей сборки) лучше заблокировать барабан устройства от проворачивания. Для этого при необходимости доворачива-ем на небольшой угол барабан, совмещая впадину между двумя выступами барабана с пазом корпуса...

...сдвигаем соединитель с рулевой колонки.

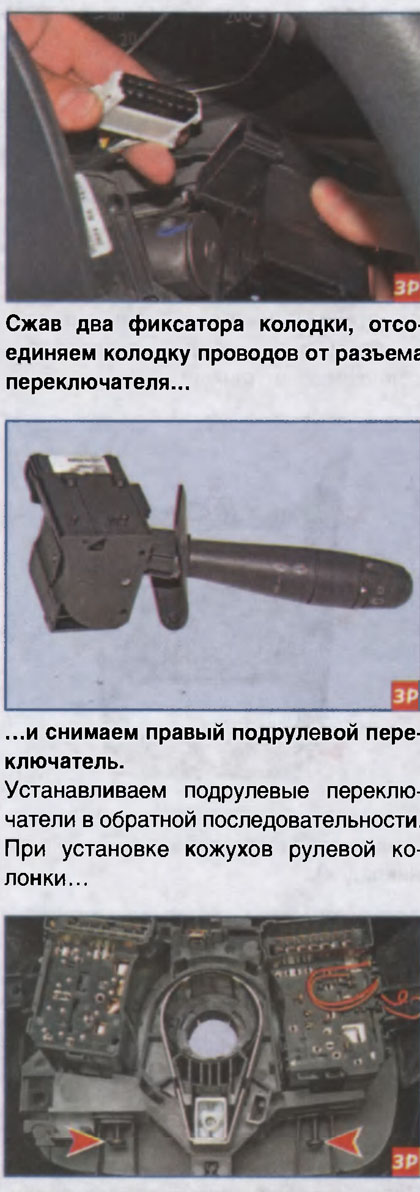

Отсоединяем колодки проводов от под-рулевых переключателей (см. выше) и снимаем соединитель с переключателями в сборе.

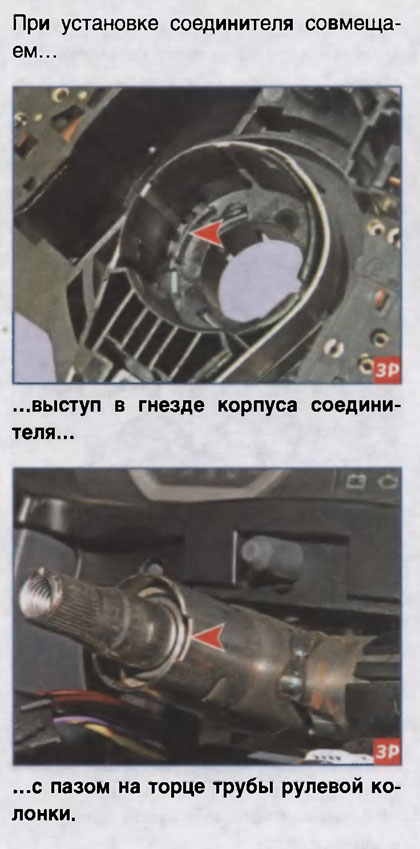

Устанавливаем соединитель с барабанным устройством и подрулевыми переключателями в обратной последовательности.
