Таблицы предохранителей Лада Ларгус

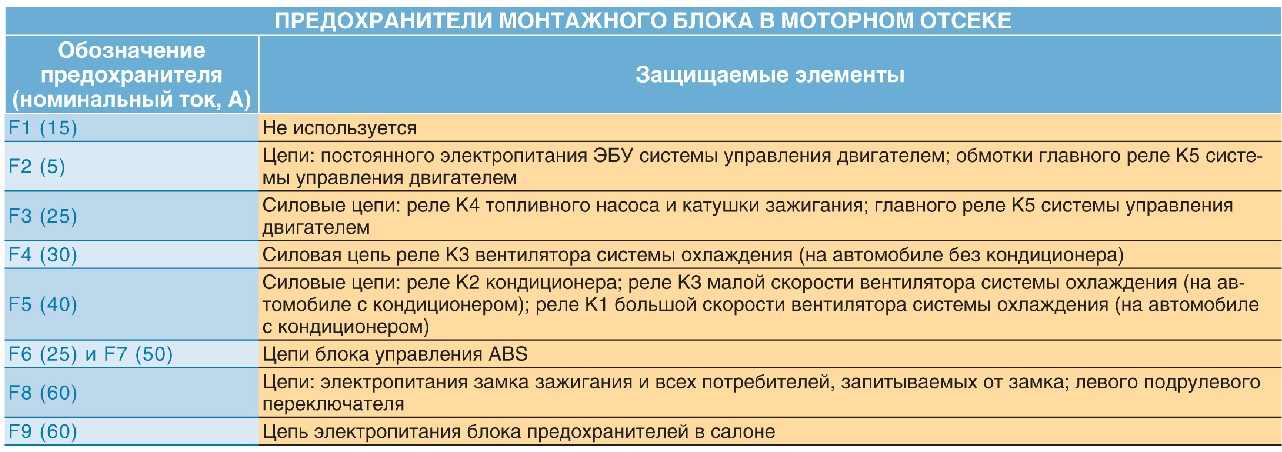

Таблица 1

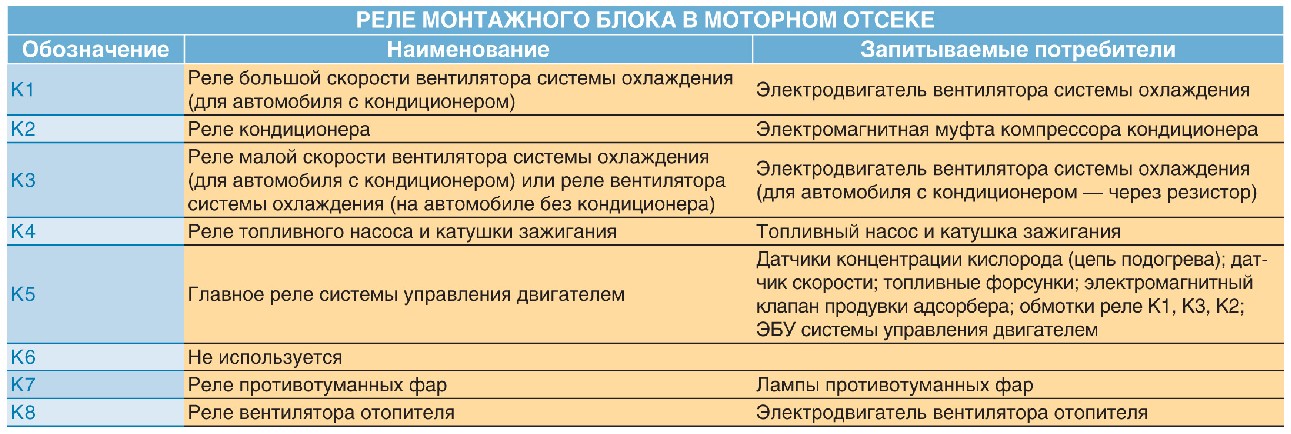

Таблица 2

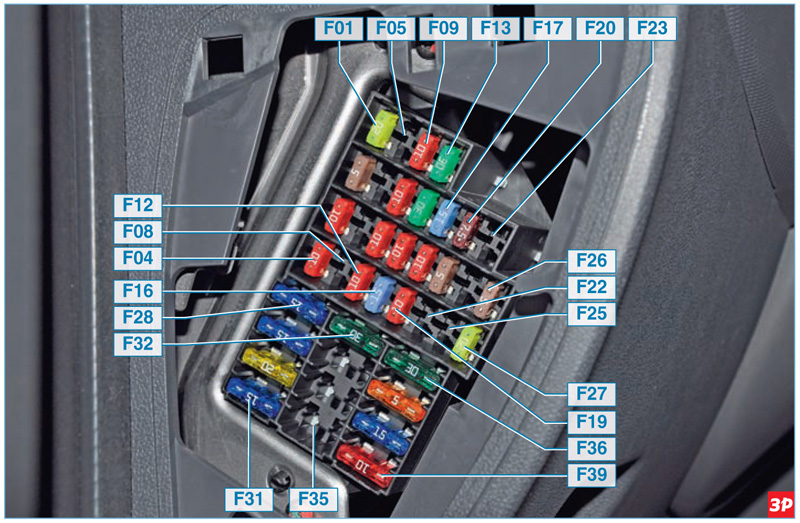

Монтажный блок предохранителей в салоне автомобиля (назначение предохранителей см. в таблице 3)

Остальные предохранители расположены в монтажном блоке предохранителей, установленном в салоне в левом торце панели приборов. Реле включения обогрева стекла двери багажного отделения установлено на поперечной балке под панелью приборов.

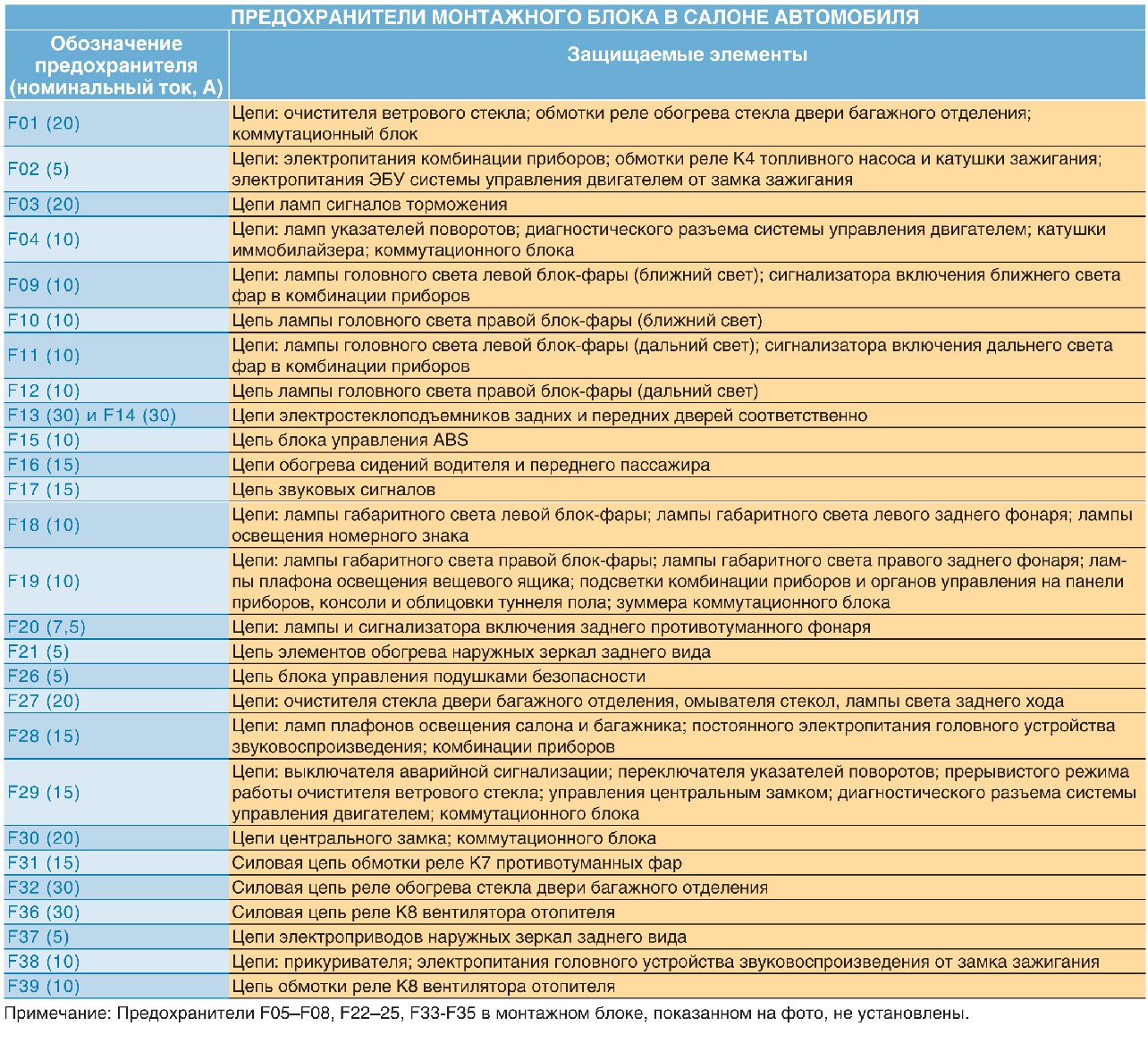

Таблица 3

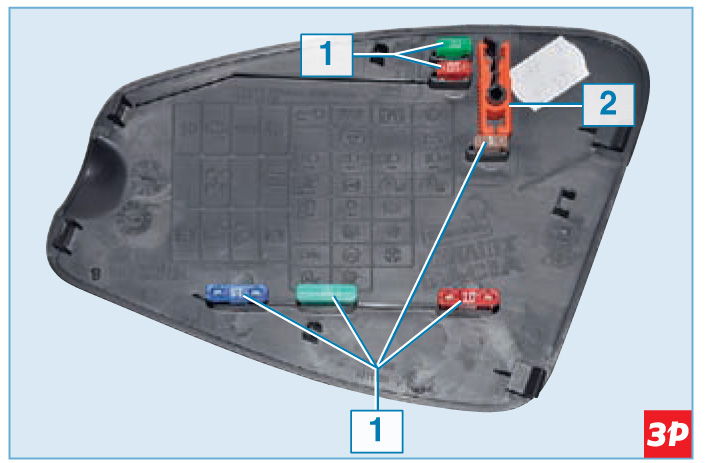

На внутренней стороне крышки монтажного блока расположены запасные предохранители 1 (рассчитанные на номинальный ток 5, 10, 15 и 30 А), пинцет-съемник 2 для извлечения предохранителей из блока, а также показана схема расположения предохранителей
