Система питания двигателя 1,6 (16V) Лада Ларгус

Элементы системы питания:
1 – адсорбер;
2 – шланг подвода воздуха на холостом ходу;
3 – наливная горловина;
4 – наливная труба топливного бака;
5 – провод «массы»;
6 – вентиляционная трубка топливного бака;
7 – топливная рампа;
8 – ресивер;
9 – дроссельный узел;
10 – корпус воздушного фильтра;
11 – сменный элемент воздушного фильтра;
12 – крышка воздушного фильтра;
13 – резонатор воздушного тракта;
14 – воздухозаборник;
15 – трубка подвода паров топлива к адсорберу;
16 – топливный модуль;
17 – трубка подачи топлива к рампе;
18 – топливный бак

Топливо подается из бака, установленного под днищем в районе сиденья второго ряда. Топливный бак, наливная труба и вентиляционная трубка выполнены из пластмассы.
Соединение наливной трубы и вентиляционной трубки с патрубками бака – неразборное. В верхней части наливной трубы выполнена горловина, которая крепится к кузову. Вентиляционная трубка служит для отвода воздуха, вытесняемого из бака при его заправке топливом.

Топливный модуль:
1 – стакан;
2 – топливный фильтр;
3 – крышка модуля;
4 – датчик указателя уровня топлива;
5 – поплавок

Топливный модуль, включающий в себя топливный насос, регулятор давления топлива, топливный фильтр и датчик указателя уровня топлива, установлен в топливном баке. Для грубой очистки топлива на входе топливного насоса установлен сетчатый фильтр.
Для доступа к топливному модулю под подушкой сиденья второго ряда в днище автомобиля выполнен лючок.

Датчик указателя уровня топлива:
1 – резистор;
2 – ползунок;
3 – колодка проводов датчика;
4 – поплавок;
5 – рычаг поплавка

Датчик указателя уровня топлива прикреплен к корпусу топливного модуля. Датчик указателя уровня топлива представляет собой переменный резистор, сопротивление которого зависит от перемещения поплавка. Управляет работой указателя уровня и сигнализатора минимального уровня топлива в баке.

Топливный насос

Топливный насос расположен внутри корпуса топливного модуля.
Насос электрический, погружной, роторный. Он включается по команде ЭБУ при включении зажигания и подает топливо в магистраль под давлением (около 6,0 бар), превышающим рабочее давление в рампе. Топливо, проходя через насос, во время его работы смазывает и охлаждает насос. Поэтому запрещается включать насос даже на короткое время, если в баке нет топлива. Производительность топливного насоса не менее 60 л/ч.
От насоса топливо под давлением подается к топливному фильтру. Топливный фильтр входит в состав топливного модуля и подлежит замене только вместе с ним. Предназначен для очистки топлива от механических примесей с тонкостью очистки до 10 мкм.
Регулятор давления топлива неразборный, входит в состав топливного модуля, при выходе из строя подлежит замене вместе с ним. Давление топлива в топливной рампе при включенном зажигании и неработающем двигателе должно составлять около 3,2 бар.

Топливная рампа с форсунками

Топливная рампа представляет собой трубку из высокопрочной термостойкой пластмассы, на которой установлены форсунки. Рампа прикреплена к впускному трубопроводу двумя болтами. С правой стороны рампы имеется штуцер, к которому подсоединяется нагнетающая топливная магистраль.
Топливо под давлением подается во внутреннюю полость рампы, а оттуда – через форсунки во впускной трубопровод.

Форсунка с уплотнительными кольцами

Форсунка представляет собой электромагнитный клапан, впрыскивающий топливо в канал впускного трубопровода при подаче на него напряжения и запирающийся под действием возвратной пружины при обесточивании.
На выходе форсунки выполнен распылитель с четырьмя отверстиями, через которые топливо впрыскивается в каналы впускного трубопровода. Управляет работой форсунок ЭБУ. Форсунки уплотняются в рампе и впускном трубопроводе резиновыми кольцами и фиксируются на рампе металлическими скобами. При обрыве или замыкании обмотки форсунку следует заменить.

Корпус воздушного фильтра:
1 – штуцер контура холостого хода;
2 – регулятор холостого хода;
3 – горловина присоединения к дроссельному узлу;
4 – отверстие подвода воздуха к корпусу воздушного фильтра;
5 – штуцер подвода картерных газов;
6 – корпус фильтра

Воздух подводится к дроссельному узлу двигателя через воздухозаборник, резонатор и воздушный фильтр.
Резонатор обеспечивает поглощение волн давления воздуха и снижение шума на впуске.
Корпус воздушного фильтра закреплен на задней стороне двигателя. Фильтрующий элемент – бумажный. На корпусе фильтра выполнена горловина, которая надевается на патрубок дроссельного узла. К штуцеру корпуса фильтра через резиновую втулку подсоединяется патрубок маслоотделителя системы вентиляции картера.

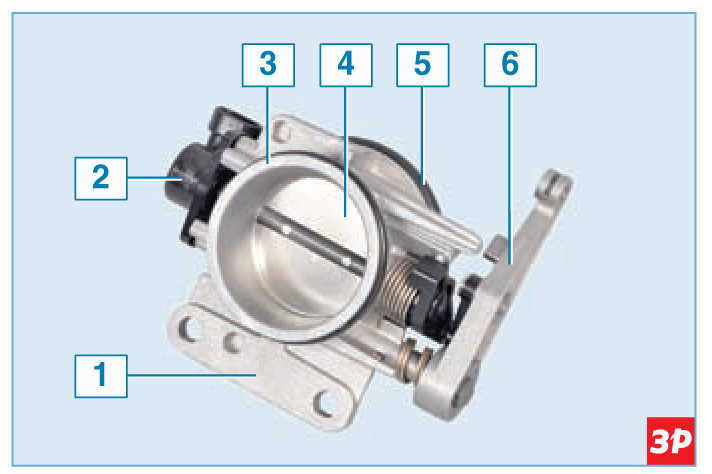

Дроссельный узел:
1 – корпус;
2 – датчик положения дроссельной заслонки;
3 – патрубок соединения с ресивером;
4 – дроссельная заслонка;
5 – патрубок соединения с корпусом воздушного фильтра;
6 – рычаг привода дроссельной заслонки

Дроссельный узел выполнен из алюминиевого сплава и представляет собой корпус дроссельной заслонки, на котором установлен датчик положения дроссельной заслонки.
Дроссельный узел установлен между корпусом воздушного фильтра и ресивером.
При нажатии педали «газа» дроссельная заслонка открывается, изменяя количество поступающего в двигатель воздуха (подача топлива рассчитывается ЭБУ в зависимости от расхода воздуха).
При работе двигателя на холостом ходу (дроссельная заслонка закрыта) ЭБУ управляет подачей воздуха с помощью регулятора холостого хода.

Воздух из корпуса воздушного фильтра 1, пройдя через РХХ 2, по резиновому шлангу 4 подводится к патрубку 5 корпуса маслоотделителя и оттуда, по воздушному каналу в корпусе маслоотделителя, поступает в ресивер 3

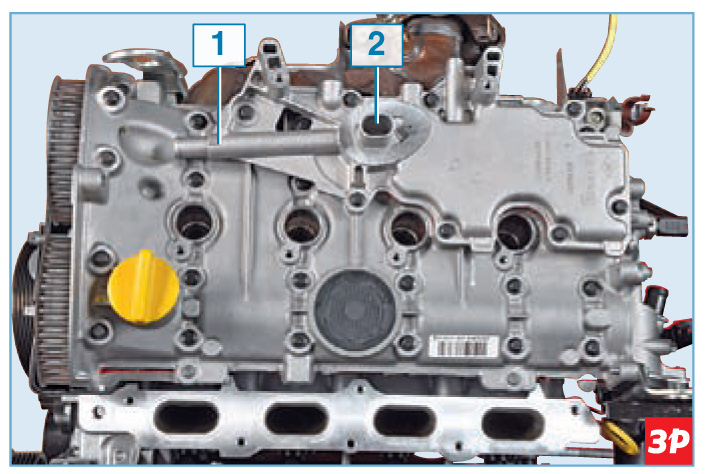

Подвод воздуха (на холостом ходу работы двигателя) к ресиверу через каналы в маслоотделителе (для наглядности показано на демонтированном двигателе):
1 – патрубок, соединяющий маслоотделитель с РХХ;
2 – патрубок, соединяющий маслоотделитель с ресивером

Регулятор холостого хода

Регулятор холостого хода (РХХ) закреплен на корпусе воздушного фильтра.
РХХ представляет собой шаговый электродвигатель с микрометрическим винтом (клапаном). Запорный элемент клапана (игла) изменяет проходное сечение канала и обеспечивает регулирование расхода воздуха в обход дроссельной заслонки.
Для увеличения частоты вращения коленчатого вала на холостом ходу ЭБУ подает управляющий сигнал на открытие клапана, увеличивая подачу воздуха в обход дроссельной заслонки, и, наоборот, для уменьшения частоты вращения подается команда на закрытие клапана. При торможении двигателем резко закрывается дроссельная заслонка, и РХХ увеличивает подачу воздуха в обход дроссельной заслонки, в результате чего происходит обеднение топливной смеси. Это способствует снижению выбросов в атмосферу углеводородов и окиси углерода.
Регулятор холостого хода неразборный и при выходе из строя подлежит замене.

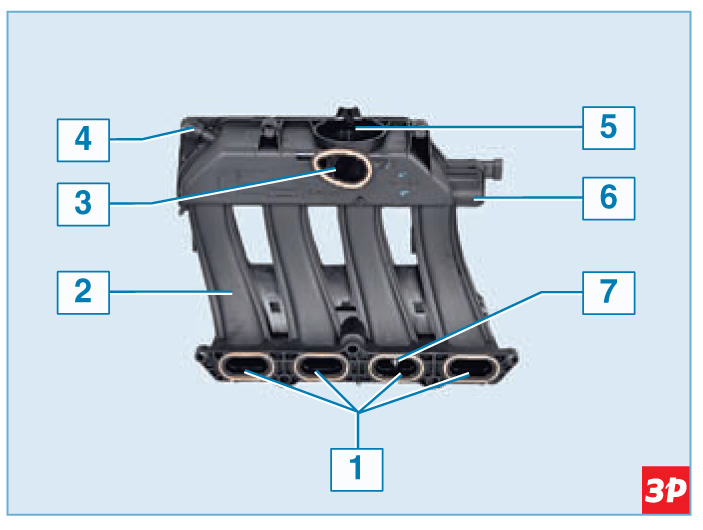

Элементы ресивера:
1 – каналы подвода воздуха к цилиндрам;
2 – ресивер;
3 – отверстие для подвода воздуха после регулятора холостого хода;
4 – штуцер для присоединения трубки вакуумного усилителя тормозов;
5 – фланец для присоединения дроссельного узла;
6 – датчик абсолютного давления воздуха;
7 – датчик температуры воздуха на впуске

Пройдя дроссельный узел, воздух поступает в ресивер, изготовленный из высокопрочной термостойкой пластмассы.
Из общей полости ресивера воздух по четырем отдельным каналам проходит к каналам впускного трубопровода. Для того чтобы наполнение цилиндров двигателя воздухом было одинаковым, каналы ресивера и впускного трубопровода выполнены приблизительно одной длины.

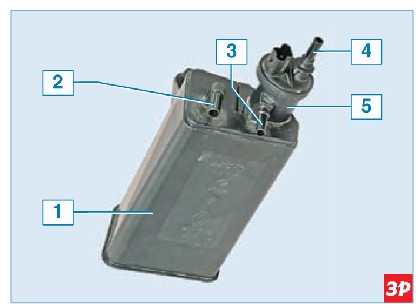

Элементы адсорбера:
1 – адсорбер;
2 – штуцер подвода воздуха;
3 – штуцер подвода паров топлива из бака;
4 – штуцер электромагнитного клапана;
5 – электромагнитный клапан

Система улавливания паров топлива, применяемая в системе питания, включает адсорбер, электромагнитный клапан продувки адсорбера, соединительные трубки и шланги.
Из бака пары топлива попадают в адсорбер (установленный под передним бампером, перед правой колесной аркой) через штуцер, обозначенный стрелкой, где поглощаются сорбентом (активированным углем). Второй штуцер адсорбера соединен с атмосферой. Сверху на адсорбере установлен электромагнитный клапан продувки адсорбера. Клапан соединен пластмассовой трубкой с резиновым шлангом, подводящим воздух к ресиверу через маслоотделитель в обход дроссельной заслонки.
При остановленном двигателе электромагнитный клапан продувки закрыт, и в этом случае адсорбер не сообщается с ресивером. ЭБУ, управляя электромагнитным клапаном, осуществляет продувку адсорбера, после того, как двигатель проработает заданный период времени с момента перехода на режим управления топливоподачей по замкнутому контуру (управляющий датчик кислорода должен быть прогрет до необходимой температуры). Клапан сообщает полость адсорбера с ресивером, и происходит продувка сорбента: пары бензина смешиваются с воздухом и отводятся через ресивер во впускной трубопровод и далее в цилиндры двигателя. Чем больше расход воздуха двигателем, тем больше длительность управляющих импульсов ЭБУ и тем интенсивнее продувка.
