Снятие дроссельного узла двигателя 1,6 (8V) Лада Ларгус

Снимаем дроссельный узел для его замены (наличие трещин, повреждение рычага привода заслонки), промывки каналов холостого хода, а также в случае повреждения резинового кольца, уплотняющего соединение узла с впускным трубопроводом.
Снимаем воздушный фильтр (см. «Снятие воздушного фильтра»).
При выключенном зажигании отсоединяем колодки жгута проводов системы управления двигателем от датчика положения дроссельной заслонки (см. «Снятие датчика положения дроссельной заслонки») и регулятора холостого хода (см. «Снятие регулятора холостого хода»).

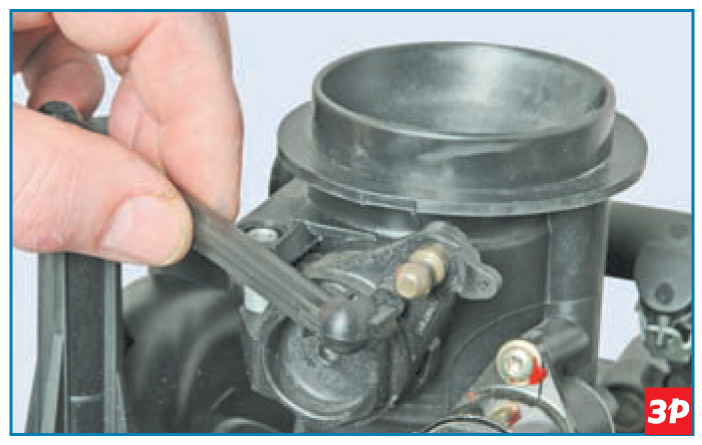

Поддев шлицевой отверткой наконечник тяги…

…отсоединяем тягу от рычага привода дроссельной заслонки (для наглядности показано на снятом двигателе).

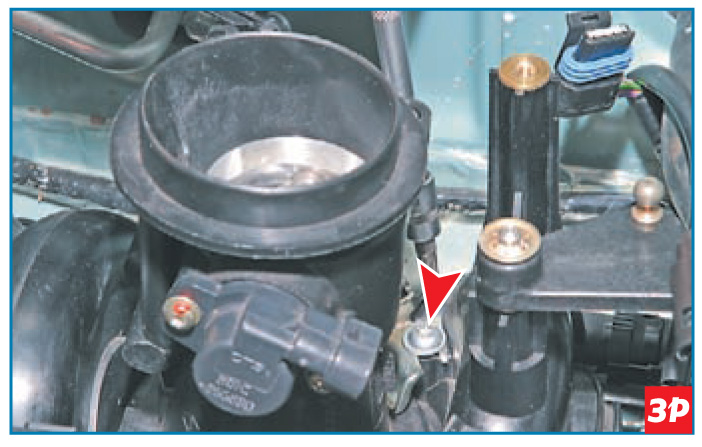

Ключом Torx T-30 отворачиваем на 3 – 4 оборота саморез крепления держателя дроссельного узла.

Снимаем держатель дроссельного узла.

Снимаем дроссельный узел, преодолевая сопротивление резинового уплотнительного кольца.
При необходимости снимаем с дроссельного узла регулятор холостого хода и датчик положения дроссельной заслонки.

Снимаем с дроссельного узла уплотнительное кольцо.
Если уплотнительное кольцо потеряло эластичность или имеет повреждения, его необходимо заменить новым.
Устанавливаем дроссельный узел в обратной последовательности.
При установке дроссельного узла ориентируем его так…

…чтобы выступ на впускном трубопроводе вошел в паз на корпусе узла.
