Рено Дастер. Снятие отопителя

Отопитель снимаем для ремонта или замены испарителя кондиционера.

Перед началом работы необходимо разрядить систему кондиционирования.
Система кондиционирования должна разряжаться или заряжаться хладагентом на специализированных сервисах по обслуживанию систем кондиционирования.


Сливаем жидкость из системы охлаждения двигателя (см. Замена охлаждающей жидкости).
Снимаем воздухозаборник с резонатором в сборе (см. Снятие воздухозаборника и резонатора воздушного тракта).
Снимаем облицовку туннеля пола (см. Снятие облицовки туннеля пола).
Снимаем панель приборов (см. Снятие панели приборов).
В салоне автомобиля…

…ключом Torx Т-20 отворачиваем два самореза крепления монтажного блока.

Снимаем монтажный блок предохранителей… …и оставляем его висеть на проводах.

Головкой «на 10» отворачиваем две гайки…

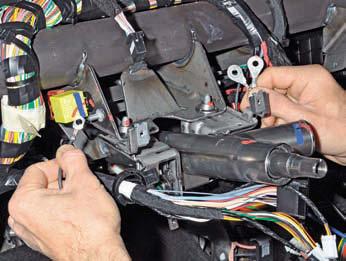

…и снимаем со шпилек наконечники «массовых» проводов.

Бокорезами перекусываем хомут крепления жгута проводов к поперечной балке.

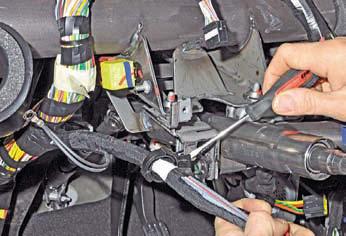

Поддев отверткой, снимаем держатель жгута проводов с кронштейна рулевой колонки.

Поддев отверткой, снимаем два держателя жгутов проводов с поперечной балки.
Снимаем кронштейн поперечной балки (см. Снятие радиатора отопителя).

Снимаем реле обогрева стекла двери багажного отделения с держателя на поперечной балке.

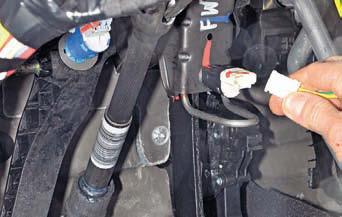

Нажав на фиксатор колодки проводов, отсоединяем колодку от выключателя сигналов торможения.

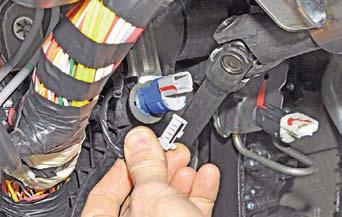

Нажав на фиксатор колодки проводов, отсоединяем колодку от датчика положения педали сцепления.

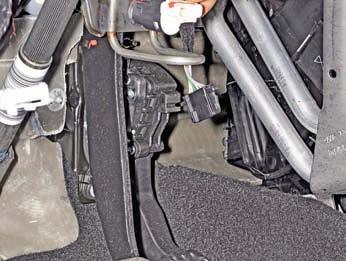

Нажав на фиксатор колодки проводов, отсоединяем колодку от разъема модуля педали «газа».

Головкой «на 13» отворачиваем четыре болта крепления рулевой колонки…

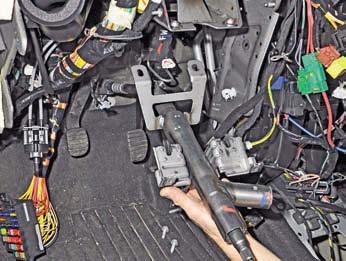

…и опускаем рулевую колонку на пол.

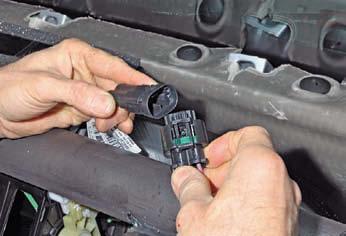

Нажав на фиксатор колодки проводов, разъединяем колодки жгута проводов и вентилятора отопителя.

Головкой «на 10» отворачиваем гайку…

…и снимаем со шпильки наконечник «массового» провода.

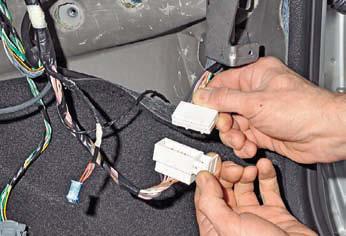

Отогнув край коврового покрытия, вынимаем из-под него колодки жгутов проводов правой передней двери.

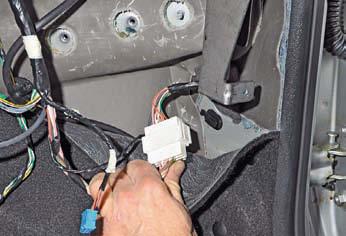

Сдвинув фиксатор колодки (показан стрелкой), разъединяем колодки жгутов проводов.

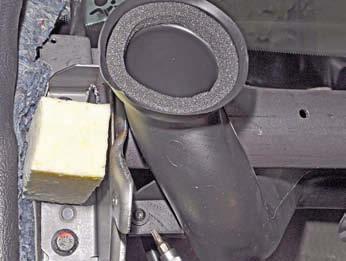

Ключом Torx Т-20 отворачиваем винт крепления воздуховода…

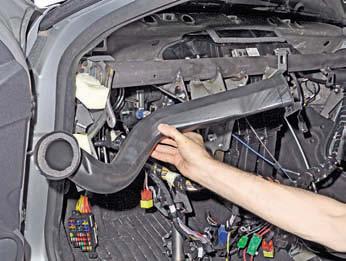

…и снимаем левый воздуховод.

Аналогично снимаем правый воздуховод.

Ключом Torx Т-20 отворачиваем два винта крепления отопителя к поперечной балке.

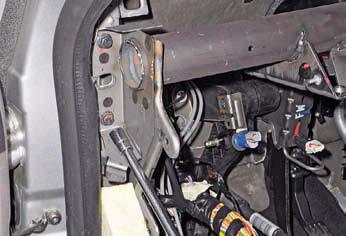

Головкой «на 13» отворачиваем два болта крепления поперечной балки с левой стороны.
Аналогично отворачиваем два болта крепления поперечной балки с правой стороны.

Снимаем поперечную балку.
В моторном отсеке…

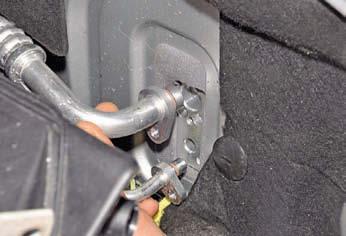

…головкой «на 10» отворачиваем два болта крепления трубок кондиционера к редуктору…

…и отсоединяем трубки от редуктора.

Сжав пассатижами концы хомутов, сдвигаем хомуты по шлангам…

…и отсоединяем подводящий и отводящий шланги отопителя от трубок радиатора отопителя.

Вынимаем отопитель из салона автомобиля.

Устанавливаем отопитель в обратной последовательности.
