Рено Дастер. Снятие коммутационного блока

Работу проводим при замене коммутационного блока.
Коммутационный блок расположен слева, под панелью приборов.
Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.
Для наглядности операции показываем при снятой панели приборов.

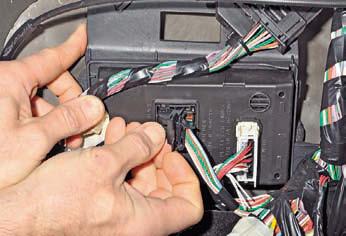

Нажимаем на фиксатор колодки проводов…

…и, повернув скобу фиксатора, отсоединяем колодку черного цвета от разъема блока (стрелками показаны скоба и фиксатор).

Сжав два фиксатора колодки проводов, отсоединяем колодку белого цвета от разъема блока.

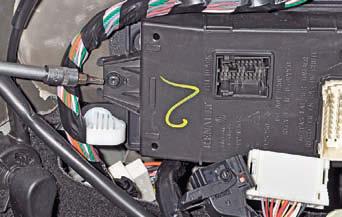

Ключом Torx Т-20 отворачиваем саморез крепления блока…

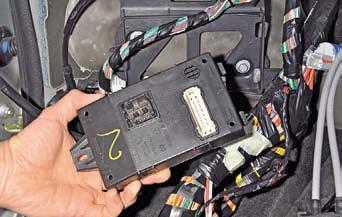

…и снимаем коммутационный блок.
Устанавливаем коммутационный блок в обратной последовательности.
