Рено Дастер. Задняя подвеска автомобиля 4х4

Замена подушек штанги стабилизатора поперечной устойчивости, снятие штанги
Замена подшипника ступицы заднего колеса
Снятие амортизаторной стойки и ее разборка
Снятие кулака
Снятие рычагов задней подвески
Снятие стойки стабилизатора поперечной устойчивости

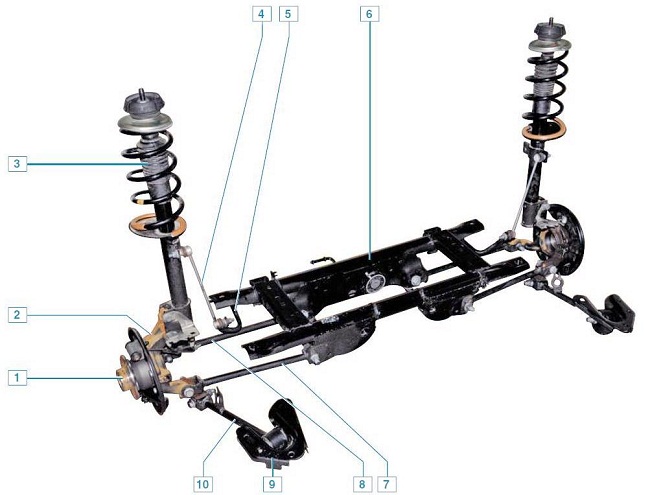

Задняя подвеска: 1 – ступица заднего колеса; 2 – кулак; 3 – амортизаторная стойка; 4 – стойка стабилизатора поперечной устойчивости; 5 – штанга стабилизатора поперечной устойчивости; 6 – подрамник; 7 – передний поперечный рычаг; 8 – задний поперечный рычаг; 9 – кронштейн кузова; 10 – продольный рычаг

Элементы задней подвески на автомобиле: 1 – подрамник; 2 – болт с эксцентриковой шайбой; 3 – скоба крепления штанги стабилизатора поперечной устойчивости; 4 – задний поперечный рычаг; 5 – штанга стабилизатора поперечной устойчивости; 6 – амортизаторная стойка; 7 – кулак; 8 – продольный рычаг; 9 – передний поперечный рычаг

Задняя подвеска – независимая, многорычажная c цилиндрическими витыми пружинами и телескопическими амортизаторными стойками, служащими для гашения колебаний, поглощения толчков и ударов, действующих на кузов автомобиля через его колеса.

Элементы амортизаторной стойки: 1 – телескопическая стойка; 2 – буфер хода сжатия с защитным чехлом; 3 – верхняя опорная чашка пружины; 4 – подшипник верхней опоры; 5 – верхняя опора стойки; 6 – гайка крепления верхней опоры; 7 – резинометаллическая опорная шайба; 8 – гайка крепления амортизаторной стойки к кузову; 9 – пружина; 10 – виброшумопоглощающий чехол пружины

Амортизаторные стойки включают в себя упругие элементы – пружины, которые предотвращают отрыв колес от дороги, обеспечивая постоянное сцепление с дорогой.
Амортизаторы стоек препятствуют колебаниям кузова, что соответственно сказывается на безопасности и комфортабельности движения.
Амортизаторная стойка внизу крепится к кулаку двумя болтами с гайками, а верхняя опора стойки крепится к кузову гайкой.
Правая и левая амортизаторные стойки взаимозаменяемые.
Кулак через сайлент-блоки соединен двумя поперечными рычагами с подрамником задней подвески и одним продольным рычагом – с кронштейном, закрепленном на кузове.
Тормозные и тяговые силы при движении автомобиля воспринимаются продольными рычагами, а силы в направлении перпендикулярном продольной оси автомобиля – поперечными рычагами подвески.
Левый и правый кулаки задней подвески – невзаимозаменяемые.
В кулаке установлен двухрядный радиально-упорный шариковый подшипник закрытого типа, который закреплен в кулаке стопорным кольцом.
Во внутренних кольцах подшипника с натягом установлена ступица колеса.
Внутренние кольца подшипника стягиваются (через ступицу) гайкой на хвостовике корпуса наружного шарнира привода колеса.
В эксплуатации подшипник не регулируется и не требует пополнения смазки.
Гайки крепления ступиц колес одинаковые, с правой резьбой.
Для повышения поперечной устойчивости и уменьшения углов крена кузова установлен стабилизатор поперечной устойчивости.
Концы штанги стабилизатора через стойки с шаровыми шарнирами соединены с амортизаторными стойками.
Стойки стабилизатора взаимозаменяемые.
Штанга стабилизатора крепится двумя скобами через резиновые разрезные подушки к подрамнику задней подвески.
Штанга изготовлена из пружинной стали.
Из углов установки задних колес регулируется только их схождение.
Задний поперечный рычаг подвески соединяется с подрамником болтом, имеющим эксцентриковый поясок и эксцентриковую шайбу.
Поворотом этого болта регулируется схождение колеса.

Соединение заднего поперечного рычага с подрамником: 1 – кронштейн подрамника; 2 – болт с эксцентриковым пояском и шайбой; 3 – задний поперечный рычаг

 Болт крепления заднего поперечного рычага к подрамнику

При вращении болта с шайбой изменяется его положение в отверстии подрамника: при смещении болта к продольной оси автомобиля уменьшается вылет заднего поперечного рычага и, следовательно, уменьшается угол схождения колеса; при смещении болта от оси – угол увеличивается.
Угол развала колес задан конструктивно геометрией подвески и в эксплуатации регулировке не подлежит.
Угол можно лишь проверить на специальном стенде и сравнить с контрольными значениями.
В том случае, если значения углов не соответствуют контрольным значениям необходимо проверить состояние элементов задней подвески.

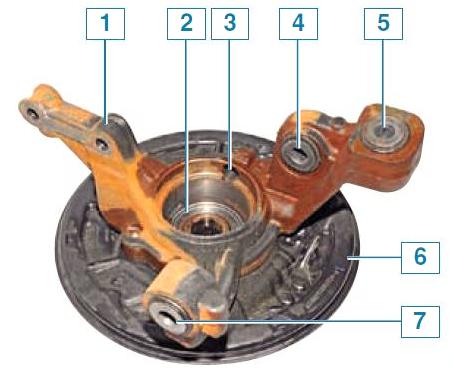

Левый кулак задней подвески: 1 – кулак; 2 – подшипник ступицы заднего колеса; 3 – отверстие под датчик ABS; 4 – сайлент-блок переднего поперечного рычага; 5 – сайлент- блок продольного рычага; 6 – тормозной щит; 7 – сайлент-блок заднего поперечного
рычага

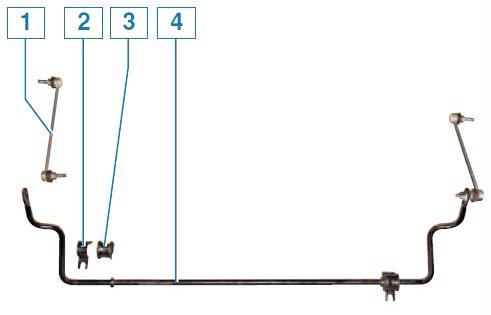

Детали стабилизатора поперечной устойчивости: 1 – стойка стабилизатора; 2 – скоба; 3 – подушка; 4 – штанга

 Стойка стабилизатора поперечной устойчивости
