Рено Дастер. Задний редуктор

Проверка электромагнитной муфты
Снятие заднего редуктора
Снятие сальника привода заднего колеса



Задний редуктор: 1 – крышка заднего редуктора; 2 – трубка сапуна редуктора; 3 – картер редуктора; 4 – корпус электромагнитной муфты; 5 – фланец электромагнитной муфты; 6 – колодка жгута проводов управления электромагнитной муфтой; 7 – отверстия для крепления кронштейна передних опор; 8 – шпилька крепления редуктора к задней опоре; 9 – сальник привода левого колеса; 10 – сальник привода правого колеса; 11 – пробка сливного отверстия; 12 – пробка заливного отверстия

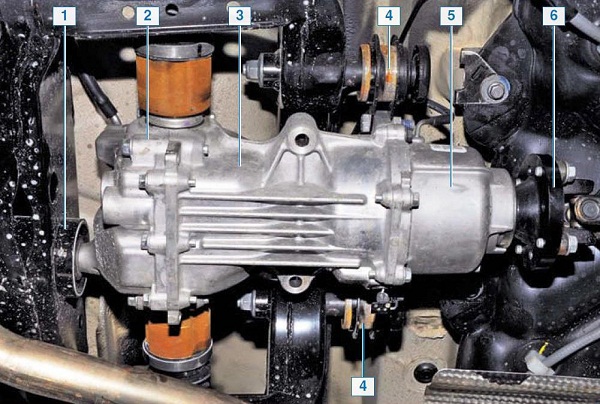

Задний редуктор на автомобиле: 1 – задняя опора; 2 – задняя крышка; 3 – картер редуктора; 4 – передние опоры; 5 – корпус электромагнитной муфты; 6 – фланец электромагнитной муфты

Трансмиссия полноприводного автомобиля включает в себя задний редуктор, в котором расположены главная передача с дифференциалом и электромагнитная муфта.
Главная передача гипоидная.
Ведущая шестерня главной передачи выполнена заодно с валом, шлицевой конец которого соединен со ступицей управляющего сцепления электромагнитной муфты. Вал ведущей шестерни установлен на двух роликовых конических подшипниках. Наружные кольца подшипников запрессованы в гнезда картера редуктора, а внутренние надеты на вал. Между внутренними кольцами установлена распорная втулка; при затягивании гайки подшипников втулка деформируется, обеспечивая постоянный натяг подшипников. Предварительный натяг подшипников контролируют по моменту проворачивания ведущей шестерни. Ведомая шестерня главной передачи крепится к фланцу коробки дифференциала болтами.
Дифференциал передает крутящий момент на приводы задних колес и допускает вращение приводов с разными угловыми скоростями. Это позволяет колесам при их повороте проходить разные по длине пути без проскальзывания. Коробка дифференциала вращается в двух конических роликовых подшипниках.
В коробке дифференциала установлены две полуосевые шестерни и два сателлита, находящиеся в постоянном зацеплении. Сателлиты вращаются вокруг оси, зафиксированной в коробке дифференциала.
К картеру главной передачи болтами крепится корпус электромагнитной муфты подключения полного привода. Фрикционная электромагнитная муфта играет роль межосевого дифференциала – перераспределяет крутящий момент между осями в зависимости от дорожных условий. Электромагнитная муфта подключает задний привод по команде от блока управления полным приводом. Ведущая часть муфты соединена с задним карданным валом, а ведомая – с валом ведущей шестерни главной передачи.
В ведомой части есть кулачковый механизм, изменяющий прижимное усилие. Подаваемый на соленоид муфты ток вызывает подключение задней оси. Величина передаваемого крутящего момента регулируется силой сцепления фрикционных дисков в муфте. При максимальной силе тока происходит жесткая блокировка муфты.
Редуктор закреплен на трех опорах к подрамнику задней подвески.

 Кронштейн переднего крепления редуктора с двумя опорами

Передние опоры крепятся к подрамнику задней подвески специальными длинными болтами с гайками

Кронштейн с передними опорами крепится к картеру заднего редуктора двумя болтами с гайками.
Шпилька крышки редуктора вставляется в отверстие задней опоры и крепится гайкой.

Задняя опора редуктора запрессована в подрамнике задней подвески

Для выравнивания давлений снаружи и внутри заднего редуктора и электромагнитной муфты служат два сапуна.

Сапун представляет собой шланг, один конец которого надет на трубку, запрессованную в картер

Другой конец шланга (с пластмассовым наконечником) сапуна закреплен в пластмассовом держателе на лонжероне кузова

Для прочистки сапуна (при техническом обслуживании) необходимо извлечь из держателя наконечник сапуна и провернуть его на шланге
