Mitsubishi Lancer 10. Электросхема - Система зарядки аккумуляторной батареи

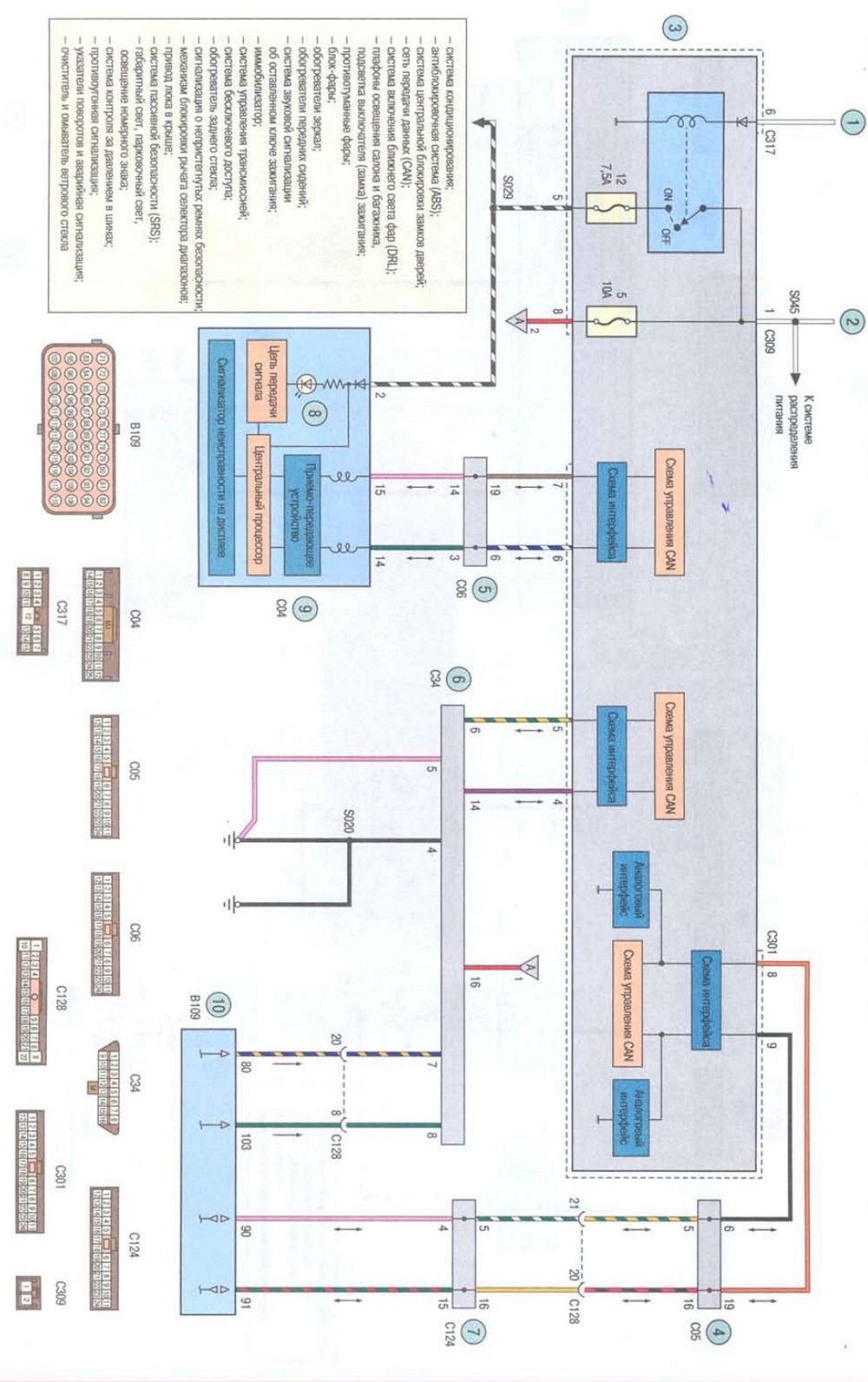

Схема 5. Система зарядки аккумуляторной батареи: 1 - выключатель (замок) зажигания; 2 - плавкая вставка (80 А); 3 - блок управления электрооборудованием; 4 - соединительная колодка системы передачи данных CAN2; 5 - соединительная колодка системы передачи данных CAN 1; 6 - соединительная колодка системы передачи данных; 7 - соединительная колодка системы передачи данных CAN3; 8 - сигнальная лампа раз ряда аккумуляторной батареи; 9 - комбинация приборов: 10 - блок управления двигателем

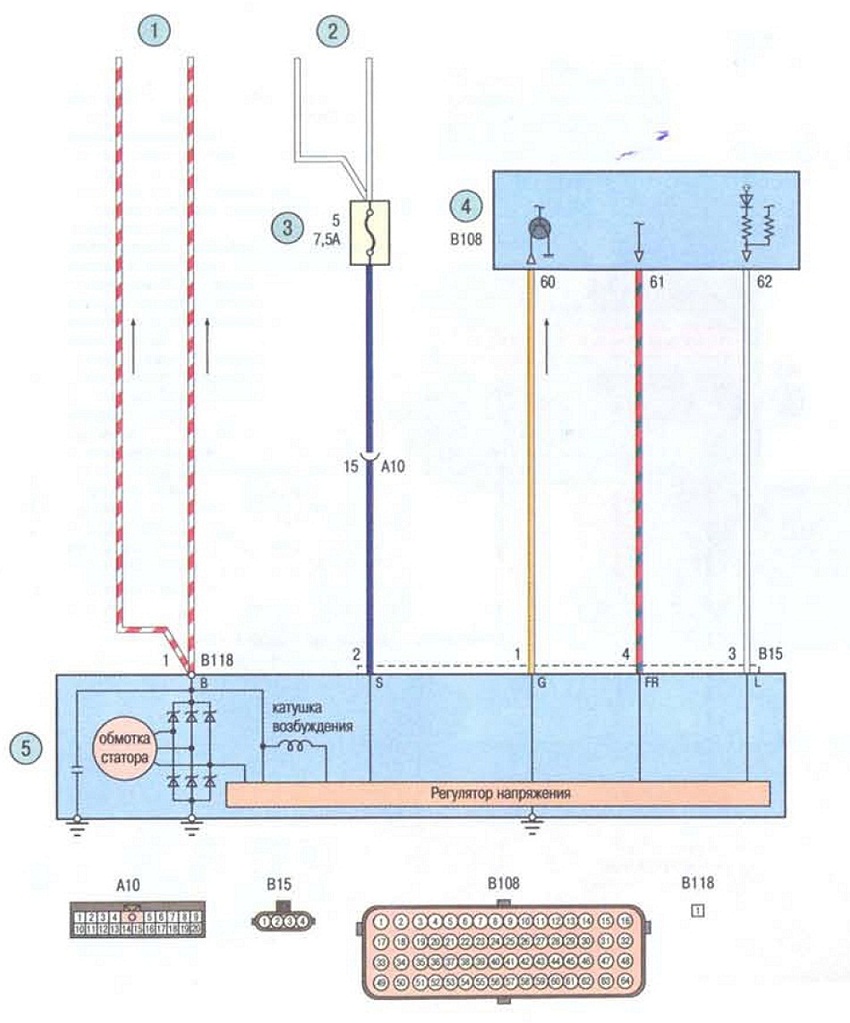

Схема 6. Система зарядки аккумуляторной батареи (продолжение): 1 - плавкая вставка (120 А); 2 -плавкая вставка (120 А); 3 - предохранитель (7.5 А); 4 - блок управления двигателем; 5 - генератор
