ОСОБЕННОСТИ УСТРОЙСТВА

На автомобиле Mitsubishi Lancer управление системой отопления и вентиляции салона выполнено автономно от системы кондиционирования воздуха при выполнении функций обогрева и вентиляции салона, удаления инея и конденсированной влаги с ветрового стекла, обдува стекол дверей. В то же время основные элементы отопителя работают и при включении кондиционера. Часть автомобилей оснащают системой климат-контроля, позволяющей автоматически поддерживать заданную температуру воздуха в салоне. Узлы отопителя и теплообменник испарителя кондиционера выполнены в одном блоке.

Основные узлы отопителя:

- теплообменник отопителя (радиатор), предназначенный для нагревания поступающего в салон воздуха теплом охлаждающей двигатель жидкости;

- вентилятор с электрическим приводом (нагнетатель), обеспечивающий регулируемую подачу наружного воздуха к заслонкам отопителя и кондиционера;

- заслонка регулятора температуры воздуха, поступающего из отопителя в салон, от изменения ее положения зависит количество воздуха, проходящего через теплообменник отопителя, и наружного воздуха, проходящего в обход теплообменника;

- заслонки распределения воздуха, поступающего из отопителя по воздуховодам в салон или для обдува ветрового стекла.

На рис. 12.1 показана панель управления системой вентиляции, отопления и кондиционирования автомобиля, оснащенного системой ручной настройки рабочих режимов, она установлена на консоли панели приборов. Назначение и работа органов управления кондиционером описаны в разд. 1 «Устройство автомобиля», см. «Отопление (кондиционирование) и вентиляция салона», с. 22.

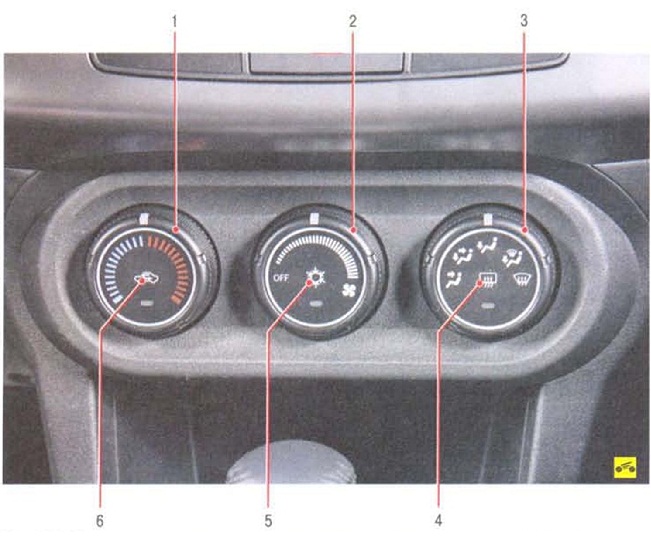

Рис. 12.1. Панель управления системой вентиляции, отопления и кондиционирования автомобиля, оснащенного системой ручной настройки рабочих режимов: 1 - регулятор температуры поступающего в салон воздуха; 2 - переключатель скорости вращения вентилятора воздухонагнетателя; 3 - регулятор распределения потоков воздуха: 4 - выключатель электрообогрева заднего стекла; 5 - выключатель кондиционера; 6 - переключатель режима рециркуляции

Переключатель 2, работающий независимо от положения регуляторов распределения воздуха и температуры, управляет скоростью вращения вентилятора, изменяя напряжение в цепи питания электродвигателя.

Регулятор 3 распределения потоков воздуха и регулятор 1 температуры управляют заслонками отопителя посредством электронного блока управления.

Кондиционированием воздуха управляют с помощью выключателя 5, расположенного на панели управления системой вентиляции, отопления и кондиционирования.

На рис. 12.2 показана панель управления системой вентиляции, отопления и кондиционирования автомобиля, оснащенного системой автоматического регулирования температуры воздуха в салоне (климат-контроль). При работе системы в ручном режиме приемы управления аналогичны приемам, описанным для системы с ручным управлением режимов.

Для включения режима автоматического поддержания заданной температуры воздуха в салоне автомобиля (климат-контроля) регулятором 1 температуры поступающего в салон воздуха задайте температуру, переключатель 2 скорости вращения воздухонагнета-теля и регулятор 3 распределения потоков воздуха установите в положение «AUTO». Этот режим можно использовать круглый год независимо от сезонных колебаний температуры: система самостоятельно регулирует интенсивность, направление и температуру потоков воздуха с учетом заданных пользователем температурных параметров, температуры воздуха внутри салона и атмосферных условий. Система автоматически компенсирует изменение температуры внутри салона при внешнем воздействии, например при нагреве кузова автомобиля лучами солнца.

Примечание

Все функции климат-контроля в полном объеме выполняются только при работающем двигателе.

В систему кондиционирования воздуха входят следующие элементы.

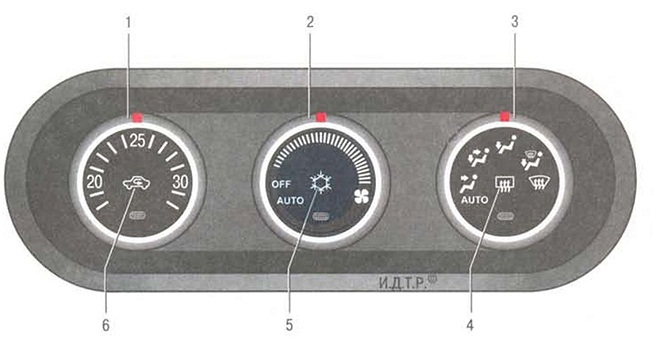

Рис. 12.2. Панель управления системой вентиляции, отопления и кондиционирования автомобиля, оснащенного системой автоматического регулирования температуры воздуха в салоне (климат-контроль): 1 - регулятор температуры поступающего в салон воздуха; 2 - переключатель скорости вращения вентилятора воздухонагнетателя; 3 - регулятор распределения потоков воздуха; 4 - выключатель электрообогрева заднего стекла; 5 - выключатель кондиционера; б - переключатель режима рециркуляции
