Mitsubishi Lancer 10. ПАНЕЛЬ ПРИБОРОВ

Особенности конструкции

Панель приборов (рис. 11.3) представляет собой разборную конструкцию, состоящую

из стального каркаса и пластмассовых панелей. С помощью съемных элементов к панели приборов прикреплены контрольно-измерительные приборы, органы управления автомобилем и системой отопления, кондиционирования и вентиляции, накладки, закрывающие узлы, расположенные под панелью приборов или служащие для установки приборов, органов управления и сопел системы отопления и кондиционирования, а также вещевые ящики.

Все узлы, расположенные на панели приборов и под ней, могут быть демонтированы без снятия панели. После снятия накладок и вещевых ящиков открывается доступ к узлам, расположенным под панелью приборов. Снятие указанных элементов (за исключением блока управления вентиляцией, отоплением и кондиционированием) описано в соответствующих подразделах.

В зонах 6 и 10 панели приборов установлены подушки безопасности переднего пассажира и коленей водителя. Неквалифицированное снятие панели приборов или ремонт отдельных ее узлов может вызвать неожиданное срабатывание подушки, что, в свою очередь, чревато травмами. При необходимости снятия панели приборов или ремонта отельных ее узлов обращайтесь на станцию технического обслуживания.

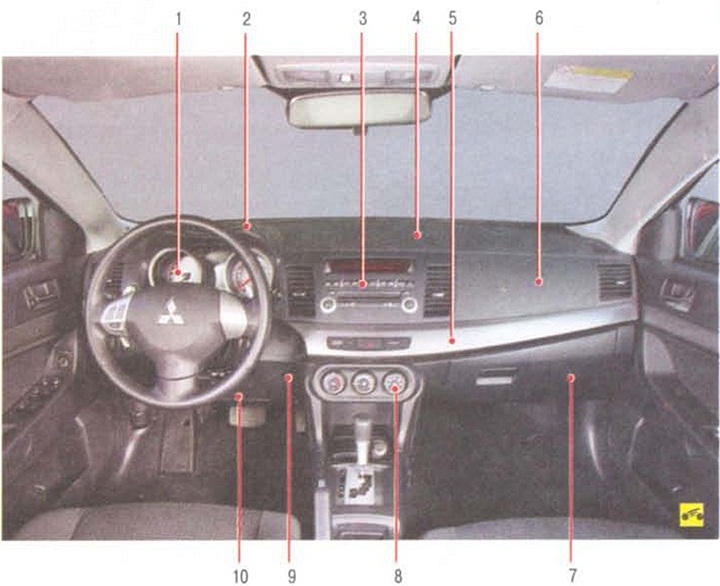

Рис. 11.3. Панель приборов: 1 - комбинация приборов; 2 - накладка комбинации приборов; 3 - панель управления аудиосистемой; 4 - верхняя накладка панели приборов, 5 - декоративная накладка панели приборов; 6 - зона установки подушки безопасности переднего пассажира; 7 - вещевой ящик; 8 - блок управления системой вентиляции, отопления и кондиционирования; 9 - левая нижняя накладка панели приборов; 10 - зона установки подушки безопасности для защиты коленей водителя
