Mitsubishi Lancer 10. Кузов

ОСОБЕННОСТИ КОНСТРУКЦИИ

Кузов автомобиля Mitsubishi Lancer типа седан, несущий, четырехдверный, состоит из каркаса и навесных узлов.

Каркас кузова (рис. 11.1) включает основание, боковины 90, крышу 33 и другие детали, соединенные электросваркой (точечной, шовной и дуговой), и представляет собой не-разборную конструкцию, обладающую достаточной жесткостью и способную нести на себе все агрегаты автомобиля, навесные узлы кузова, узлы и детали интерьера.

К навесным узлам относятся боковые двери, капот, крышка багажника, передние крылья 48, бамперы. Двери, капот и крышка багажника закреплены на кузове с помощью петель.

Передние крылья прикреплены к кузову болтами.

Передний и задний бамперы пластмассовые, окрашены в цвет кузова, крепятся к кузову самонарезающими винтами и пластмассовыми фиксаторами. Бамперы снабжены металлическими энергопоглощающими балками. Под бамперами установлены полимер-ные энергопоглощающие элементы. Облицовка радиатора съемная, являющаяся частью переднего бампера.

Ветровое стекло трехслойное типа Триплекс с обогревом в зоне укладки щеток стеклоочистителя. Стекла дверей и заднее стекло закаленные. Ветровое и заднее (с элементом обогрева) стекла приклеены к кузову и являются частью его силовой структуры.

Передние сиденья раздельные, с механической регулировкой угла наклона спинки и механизмами перемещения в продольном направлении. Для сиденья водителя предусмотрен механизм изменения высоты расположения сиденья относительно пола кузова. Спинка передних сидений может быть установлена в удобное для отдыха положение. Подголовники сидений легкосъемные, регулируемые по высоте, установлены на спинках всех сидений (на спинке заднего сиденья установлены три подголовника).

Заднее сиденье включает в себя подушку и спинку, состоящую из двух частей. При необходимости спинки заднего сиденья складываются по частям для увеличения объема багажного отсекаПередние и задние ремни безопасности инерционные, диагональные.

В целях повышения пассивной безопасности автомобиль оборудован системой SRS. В эту систему входят подушки безопасности и преднатя-жители передних ремней безопасности, которые срабатывают в момент аварии при значительных скоростях движения автомобиля.

В салоне автомобиля установлены прикуриватель, передняя и задняя пепельницы, противосолнечные козырьки, система отопления, вентиляции и кондиционирования, зеркало заднего вида, поручни. Под сиденьем водителя предусмотрено крепление для огнетушителя, а под сиденьем пассажира -для аптечки.

Объем, температуру, направление и интенсивность воздушных потоков в салоне автомобиля регулируют переключателями, установленными в блоке управления системой отопления и вентиляции.

Автомобиль оборудован передней и задней проушинами для буксировки, электроблокировкой замков дверей, электроприводом замка багажника, электроподогревае-мыми передними сиденьями.

В кузове автомобиля Mitsubishi Lancer предусмотрена вытяжная вентиляция через дефлекторы с клапанами, установленными в задней части кузова за задним бампером.

_Полезные советы

На время длительной стоянки автомобиля не накрывайте кузов чехлом из плотного материала. Намокший под дождем чехол создает при нагреве на солнце паровую «баню» и лакокрасочное покрытие кузова под ним может отслоиться и вспучиться. Кроме того, под порывами ветра чехол перемещается и истирает краску на выступающих частях кузова.

Не кладите на кузов предметы из резины. Через некоторое время резина оставит на покрытии (особенно светлом) несмываемые пятна.

Регулярно смазывайте любой жидкой смазкой оси петель дверей. Были случаи, когда из-за приржавевших осей отрывались петли дверей от стоек кузова. Если со временем резинотехнические изделия на кузове вашего автомобиля потеряли «товарный» вия протрите их глицерином, кремом для рук, содержащим глицерин, или силиконовой смазкой, продаваемой в магазинах автозапчастей. Время от времени проводите тонкой металлической пластинкой между боковым стеклом и резиновой накладкой на двери — так вы удалите пыль и песок и предохраните стекло от царапин. После мойки обязательно вынимайте резиновые коврики и сушите салон. Влага под ковриками — главная причина появления коррозии пола.

Детали, изготовленные из высокопрочной стали с пределом прочности 590 МПа. ••Детали, изготовленные из сверхвысокопрочной стали с пределом прочности 980 МПа. Подрисуночная надпись см. на стр. 226

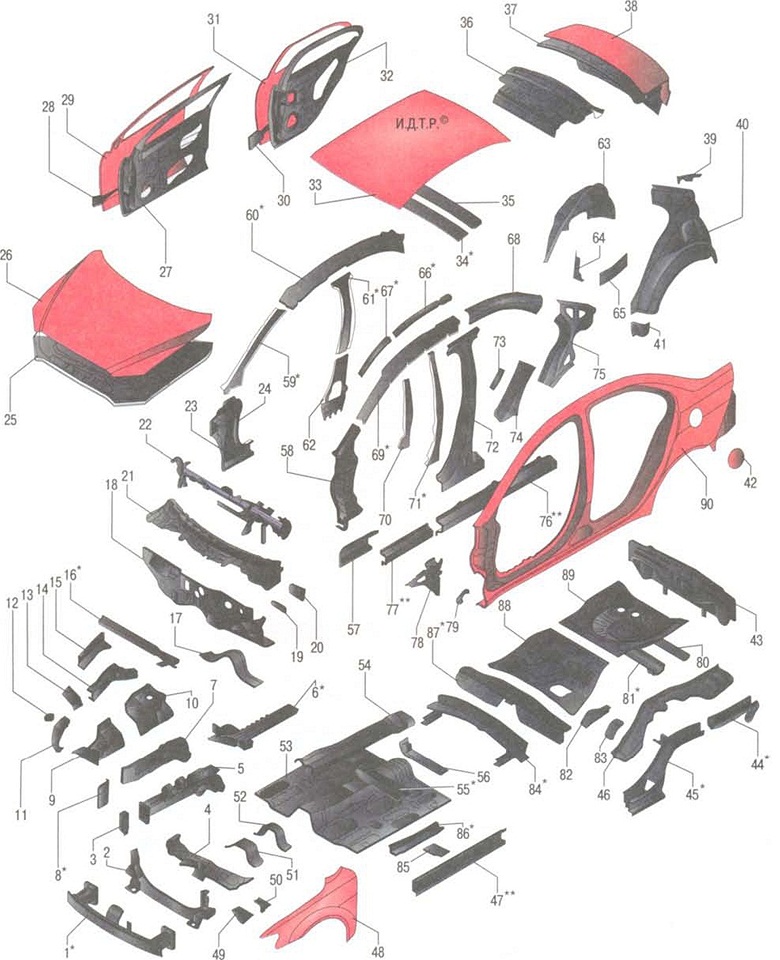

Рис. 11.1. Детали кузова: 1 - усилитель переднего бампера; 2 - поперечина передних лонжеронов; 3 - панель крепления блок-фар. 4 - верхняя поперечина рамки радиатора; 5 - внутренняя часть переднего лонжерона; 6 - задняя часть переднего лонжерона; 7 - наружная часть переднего лонжерона; 8 - кронштейн панели крепления блок-фар; 9 - брызговик двигателя; 10 - опора амортизаторной стойки передней подвески; 11 - кронштейн верхней поперечины рамки радиатора; 12 - верхняя скоба крепления переднего крыла; 13 - кронштейн опоры двигателя; 14 - внутренняя рамка крепления переднего крыла; 15 - наружная рамка крепления переднего крыла; 16 - верхняя поперечина моторного отсека; 17 - нижняя поперечина моторного отсека; 18 * панель моторного отсека; 19 - усилитель кронштейна педали тормоза; 20 - опорный кронштейн педали тормоза; 21 - нижняя поперечина рамки ветрового окна; 22 - усилитель панели приборов. 23 - нижняя панель передай стойки; 24 - средняя панель передней стойки; 25 - внутренняя панель капота; 26 - наружная панель капота; 27, 28 - усилители передней двери; 29 - наружная панель передней двери; 30 - усилитель задней двери; 31 - наружная панель задней двери; 32 - внутренняя панель задней двери; 33 - панель крыши; 34 - нижняя поперечина крыши; 35 - верхняя поперечина крыши; 36 - панель задней полки; 37 - внутренняя панель крышки багажника; 38 - наружная панель крышки багажника; 39 - кронштейн крепления занавески безопасности; 40 - внутренняя панель заднего крыла; 41 - передний удлинитель внутренней панели заднего крыла. 42 - крышка лючка наливной горловины топливного бака; 43 - задняя панель багажника; 44 - задняя часть заднего лонжерона; 45 - нижняя часть заднего лонжерона; 46 - верхняя часть заднего лонжерона; 47 - панель порога; 48 - переднее крыло; 49 - передний кронштейн аккумуляторной полки. 50 - задний кронштейн аккумуляторной полки; 51 - передний усилитель тоннеля пола; 52 - задний усилитель тоннеля пола; 53 - передний пол; 54 - усилитель тоннеля пола; 55 - передняя поперечина переднего пола: 56 - задняя поперечина переднего пола; 57 - внутренняя передняя панель порога; 58 - нижний усилитель средней стойки; 59 - верхняя панель передней стойки; 60 - внутренняя продольная балка крыши; 61 - верхняя внутренняя панель средней стойки, 62 - нижняя внутренняя панель средней стойки; 63 - брызговик заднего колеса; 64 - планка брызговика заднего колеса; 65 - растяжка внутренней панели заднего крыла; 66 - усилитель продольной балки крыши; 67 - усилитель передней стойки; 68 - задний усилитель продольной балки крыши; 69 -передний усилитель продольной балки крыши; 70 - стойка петель задней двери; 71 - усилитель стойки петель задней двери. 72 - усилитель центральной стойки. 73 * усилитель штыря замка задней двери; 74 - нижний усилитель задней стойки; 75 - усилитель задней стойки; 76 - задний усилитель порога; 77 - передний усилитель порога; 78 - кронштейн передней стойки; 79 - нижняя скоба крепления переднего крыла; 80 - задняя поперечина пола багажника; 81 - передняя поперечина пола багажника; 82 - усилитель крепления ремня безопасности на заднем полу (правая сторона); 83 - усилитель крепления ремня безопасности на заднем полу (левая сторона). 84 - поперечина заднего пола; 85 - нижний усилитель переднего пола; 86 - лонжерон переднего пола; 87 - растяжка заднего пола; 88 - передняя панель заднего пола; 89 - задняя панель заднего пола; 90 - панель боковины
